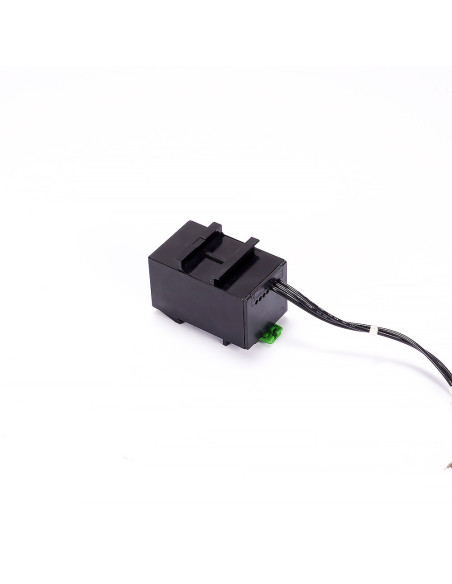

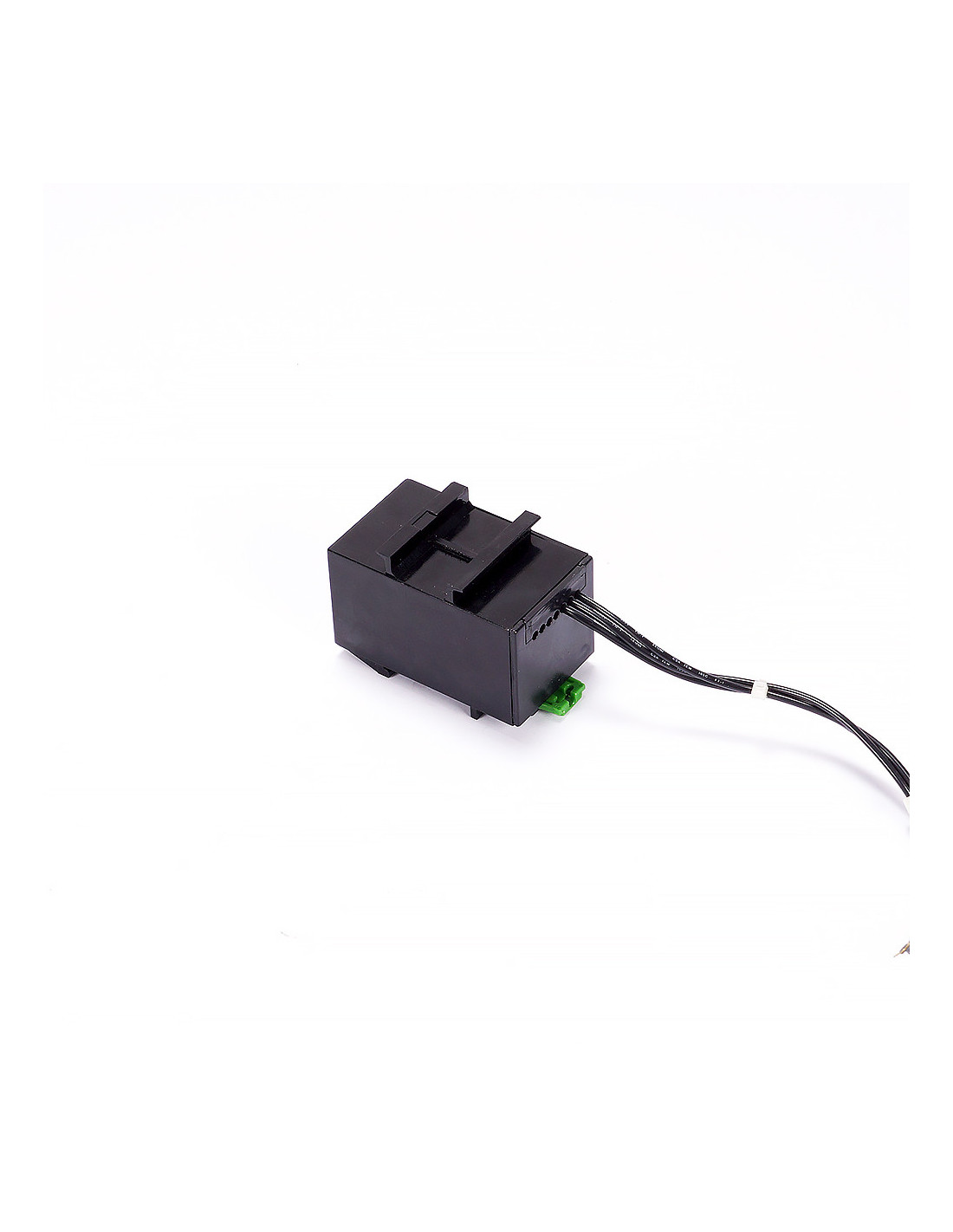

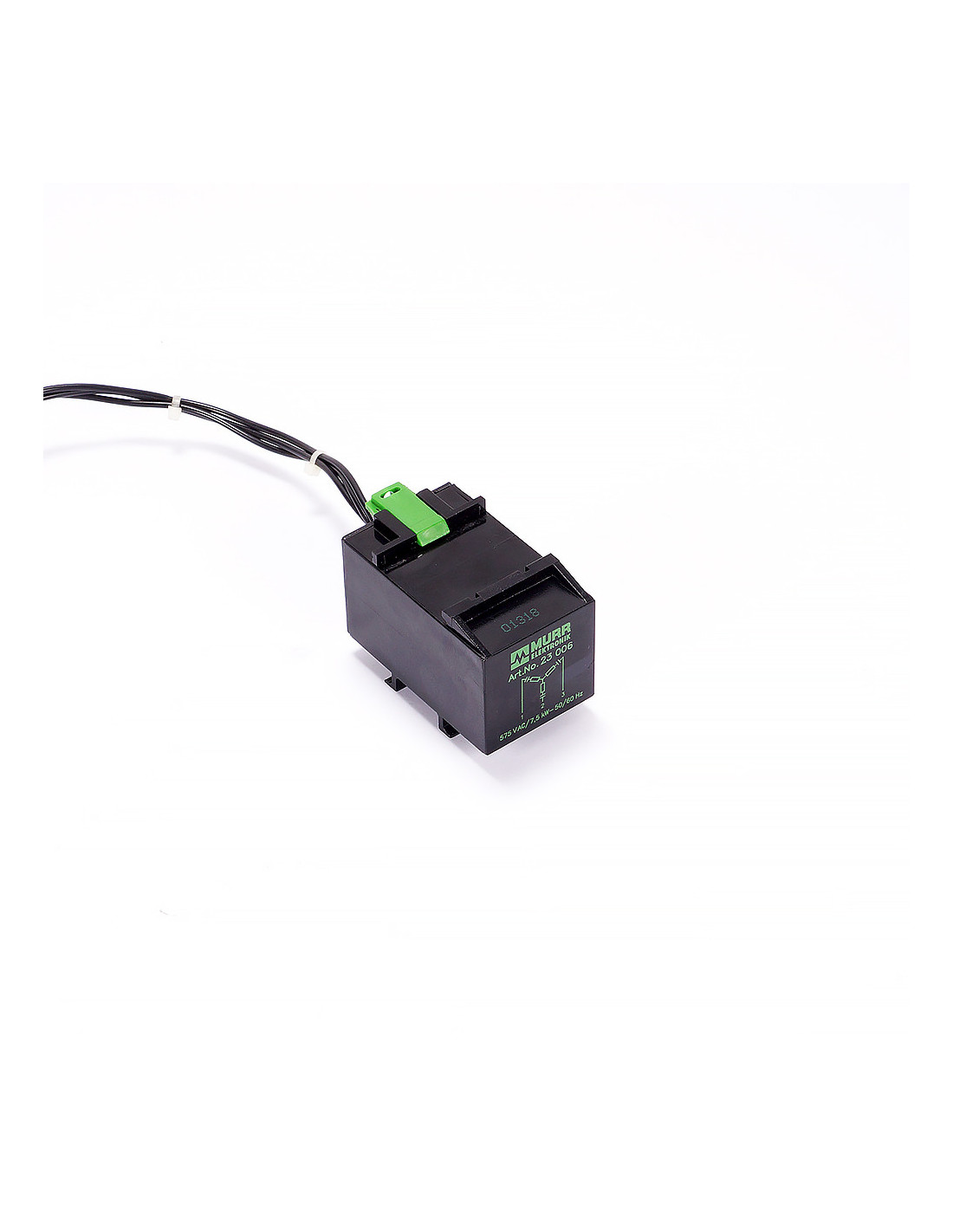

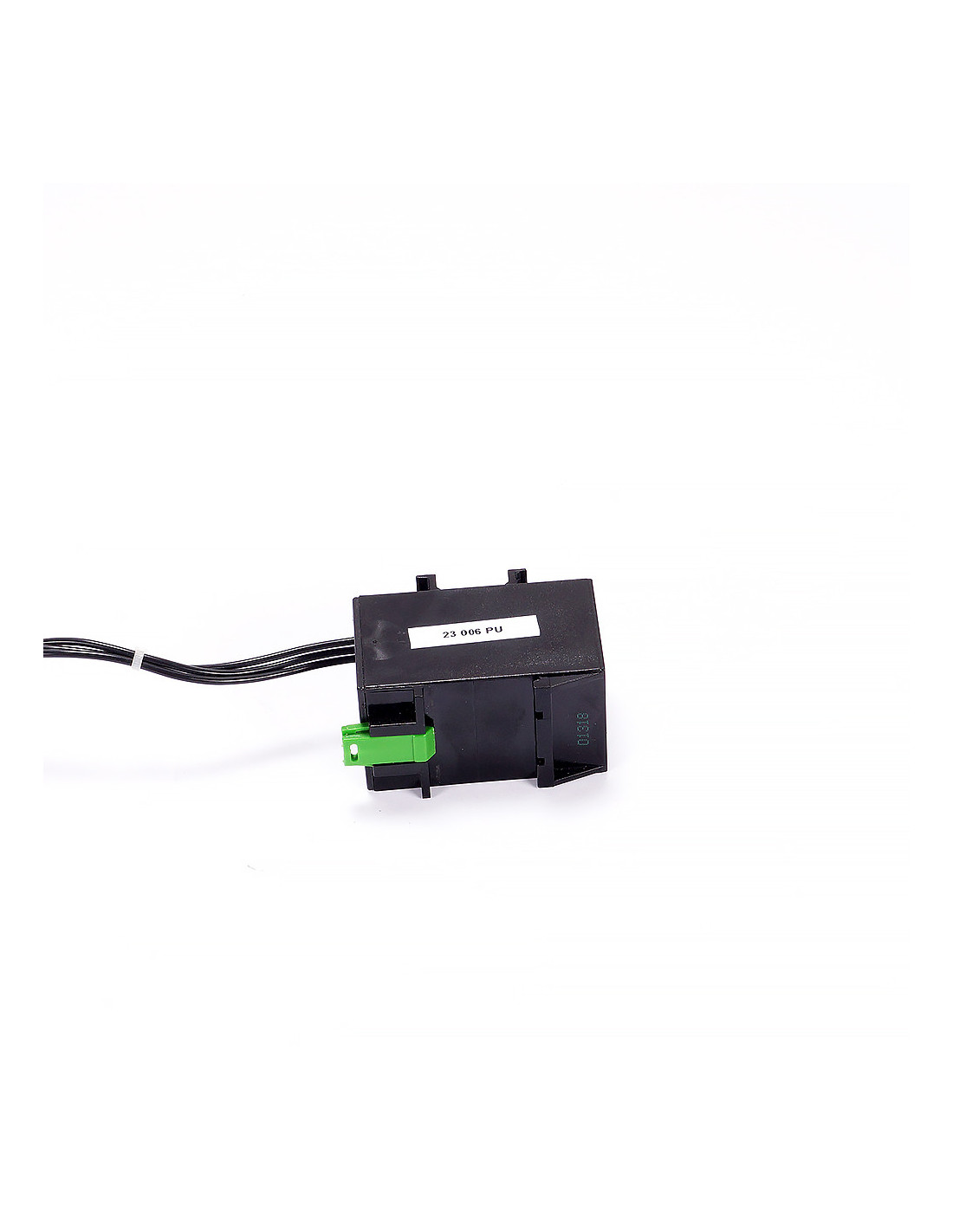

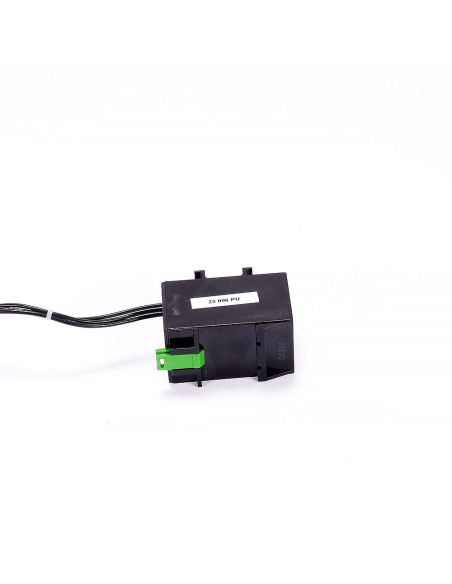

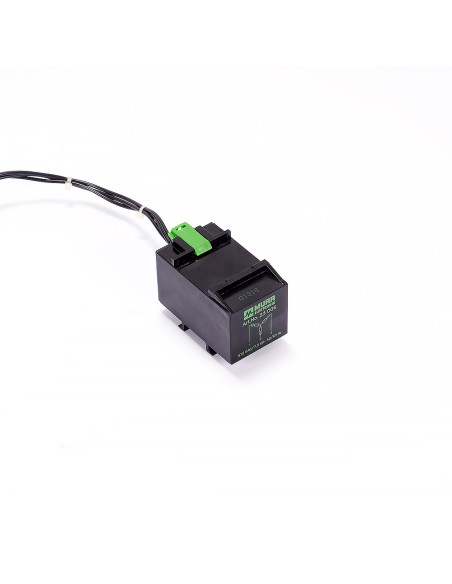

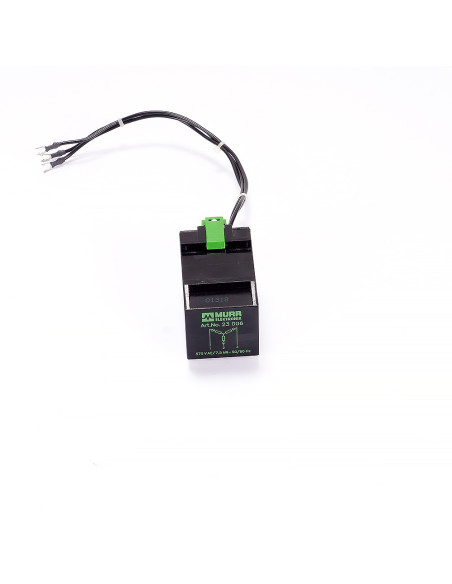

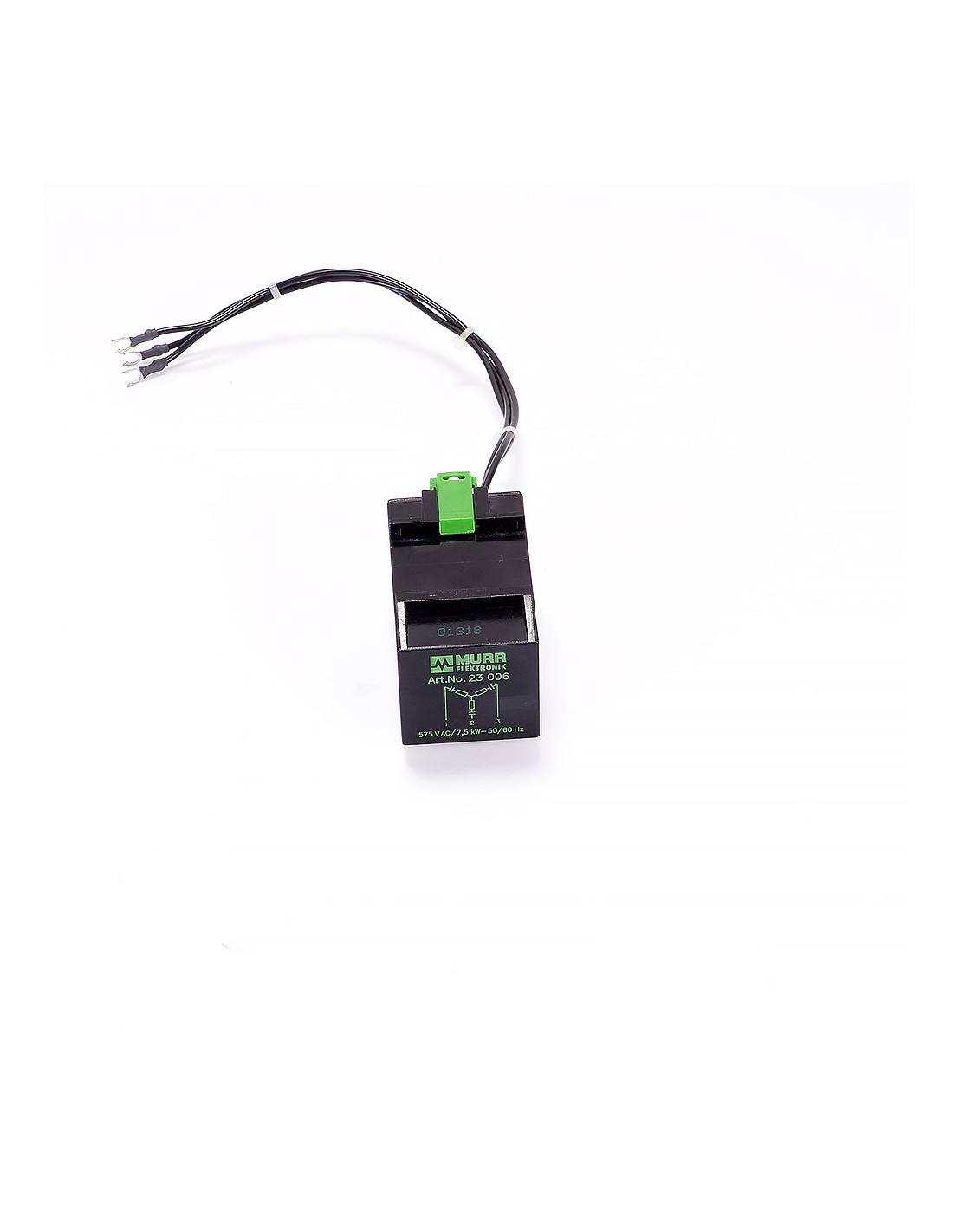

Tłumik zakłóceń silnikowych Murrelektronik 23 006 (23006)
Tłumik zakłóceń silnikowych Murrelektronik 23 006 to gotowy moduł RC przeznaczony do silników trójfazowych. Zawiera trzy gałęzie rezystor–kondensator (RC) połączone w trójkąt (Δ) między fazami. Montowany jest równolegle do zacisków silnika – na wyjściu stycznika, możliwie najbliżej silnika. Jego głównym zadaniem jest tłumienie przepięć i oscylacji podczas wyłączania, redukcja iskrzenia na stykach stycznika lub przekaźnika oraz poprawa kompatybilności elektromagnetycznej całej instalacji.
Najważniejsze dane techniczne
-
Producent / seria: Murrelektronik – Motor Suppressor (RC)
-
Nr artykułu: 23 006 / 23006
-
Typ układu: 3-fazowy tłumik RC (połączenie Δ między L1-L2-L3)
-
Zasilanie / sieć: AC do 3×575 V, 50/60 Hz
-
Moc silnika: do 7,5 kW
-
Zastosowanie: silniki zasilane bezpośrednio z sieci (DOL/Δ/Υ, rewersyjne); nie stosować na wyjściu falowników (VFD)
-
Montaż: w obudowie aparaturowej, przyłącza śrubowe, po stronie obciążenia stycznika (za przekaźnikiem termicznym), z możliwie krótkimi przewodami do zacisków U-V-W silnika
-
Funkcja: ograniczanie przepięć, wydłużenie żywotności styków, redukcja zakłóceń EMC
Wskazówki instalacyjne
-
Podłączenie trzech przewodów modułu do L1-L2-L3 (U-V-W) za stycznikiem, najlepiej bezpośrednio przy silniku.
-
Moduł nie jest łączony z przewodem PE – działa wyłącznie pomiędzy fazami.
-
Do zasilania z falownika stosować dedykowane filtry sinusoidalne lub dławiki, nie ten moduł RC.
-
Przewody prowadzić jak najkrótszą drogą, z zachowaniem odpowiednich przekrojów i klasy temperaturowej zgodnej z prądem silnika.
Produkt używany, drobne ślady magazynowania. Produkt na magazynie.
