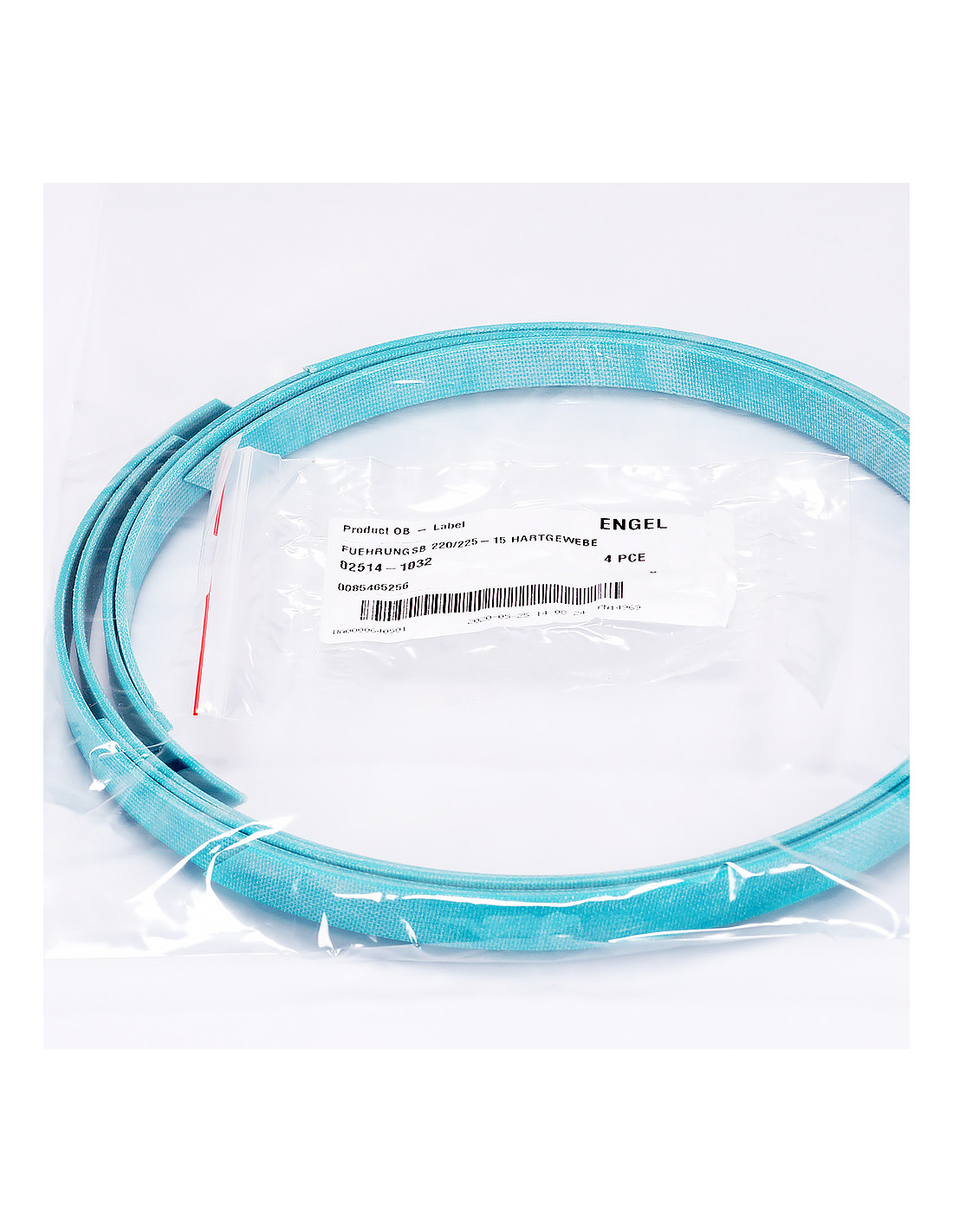

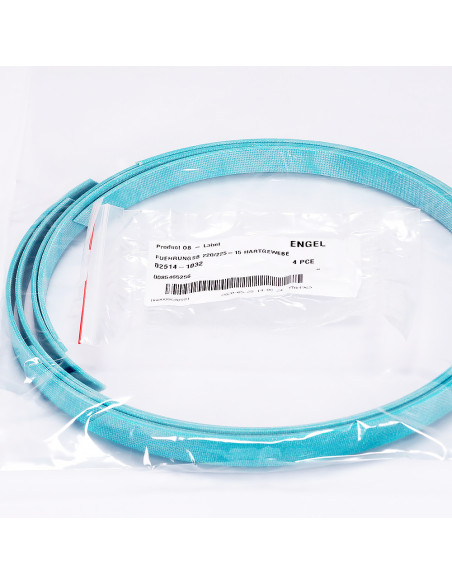

FUEHRUNGSB 202/225 – 15 HARTGEWEBE (pierścień/pasek prowadzący, wear ring) — ENGEL 02514-1032
Opis i przeznaczenie
Pierścień prowadzący (niem. Führungsband, ang. wear ring) do siłownika hydraulicznego w maszynie ENGEL. Odpowiada za precyzyjne prowadzenie i centrowanie tłoka lub tłoczyska w cylindrze, przejmowanie sił bocznych oraz ochronę uszczelnień przed ukosowaniem i ścinaniem. Nie jest elementem uszczelniającym — pracuje w parze z uszczelniaczami (rod/piston seal) i zgarniaczem.
Wymiary nominalne
-
d₁ (Ø elementu współpracującego — tłok/tłoczysko): 202 mm
-
D (Ø cylindra/gniazda): 225 mm
-
L (szerokość osiowa): 15 mm
-
Grubość promieniowa: ≈ 11,5 mm (obliczenie: (225 − 202) / 2)
Materiał
-
HARTGEWEBE — tkanina bawełniana impregnowana żywicą fenolową (fenolowy laminat tkaninowy)
-
Kolor: turkusowy
Cechy materiału
-
Wysoka nośność i sztywność; bardzo dobra odporność na ścieranie
-
„Wciąganie” drobnych zanieczyszczeń — minimalizuje ryzyko rysowania lustra cylindra
-
Niskie tarcie w olejach hydraulicznych HL/HLP
-
Typowy zakres temperatur pracy: ok. −30…+120 °C
-
Gęstość: ~1,3–1,4 g/cm³ (wartość orientacyjna)
Budowa i montaż
-

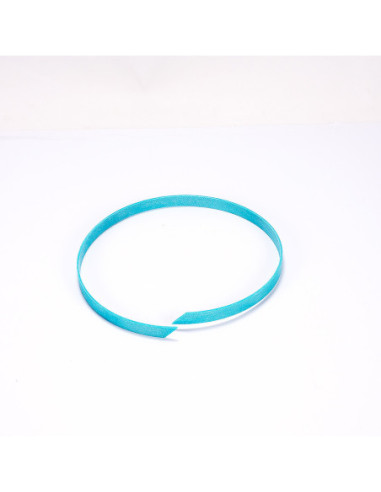

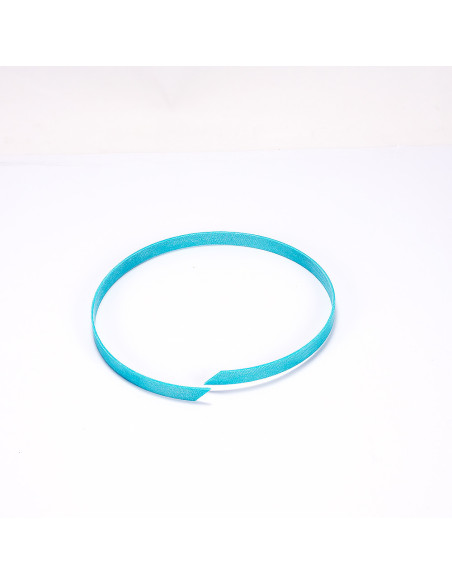

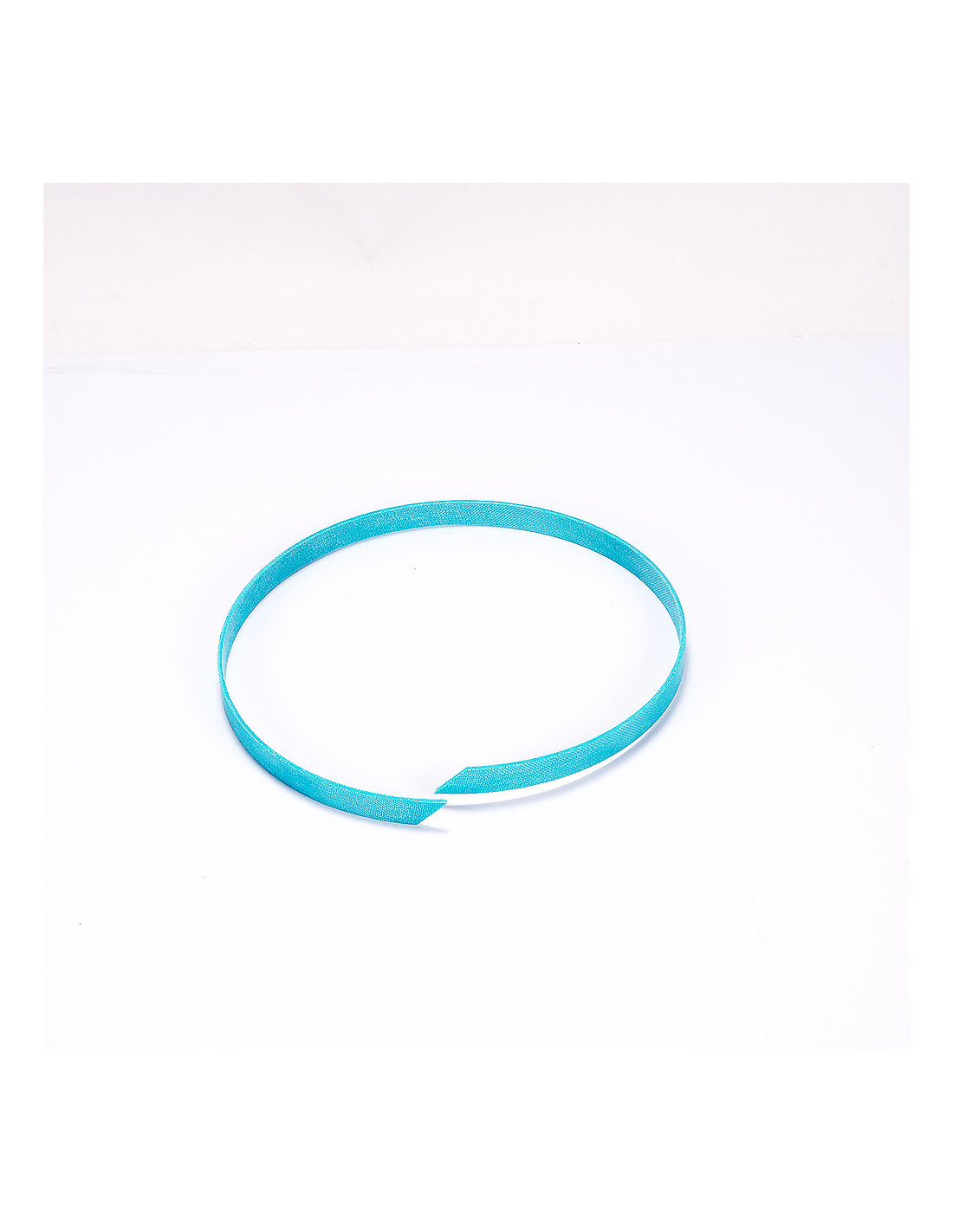

Wykonanie: cięcie skośne (scarf cut 30–45°)
-
Prawidłowa szczelina po montażu: 1–3 mm
-
Profil symetryczny — kierunek montażu obojętny
Gdzie pracuje w siłowniku
-
Dla podanych wymiarów: typowo pierścień prowadzący tłoka w cylindrze Ø225 mm (tłok ok. Ø202 mm)
-
Może również występować jako szeroki ring prowadzący na tłoczysku, jeśli tak przewiduje konstrukcja siłownika
Korzyści z zastosowania
-
Stabilne prowadzenie elementów ruchomych i redukcja zużycia
-
Ochrona przed kontaktem metal–metal i dłuższa żywotność uszczelnień
-
Dobra praca w warunkach zanieczyszczeń i przy zmiennych obciążeniach bocznych
