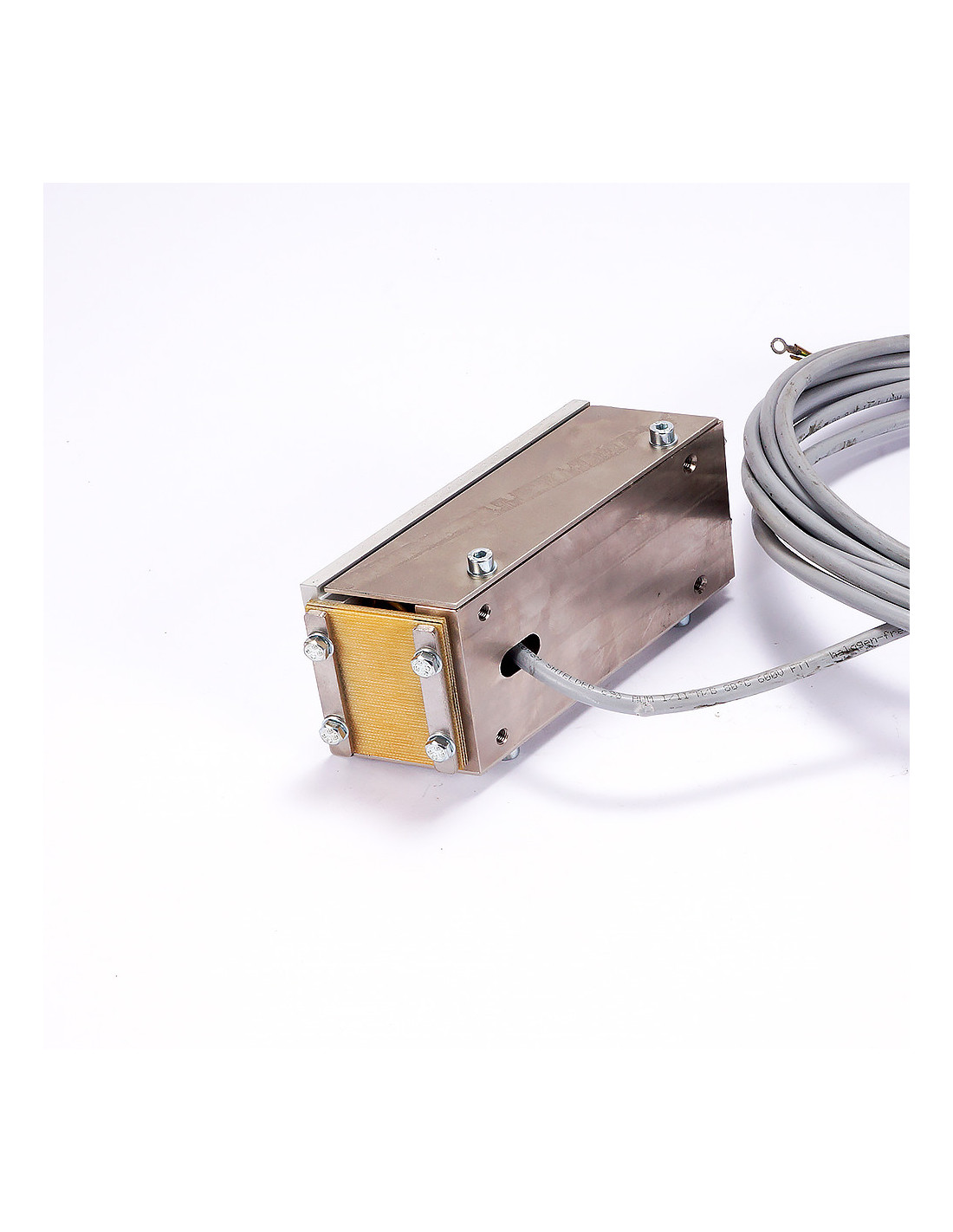

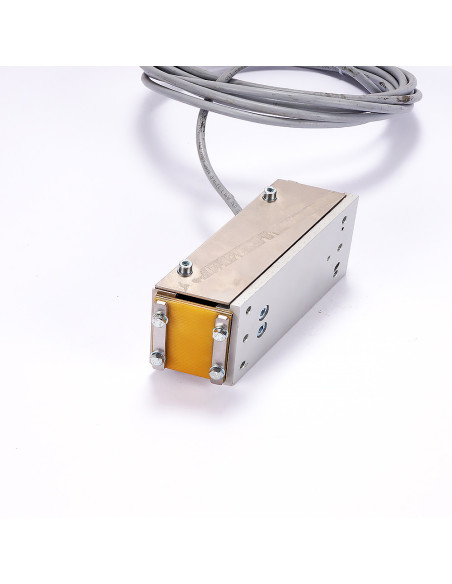

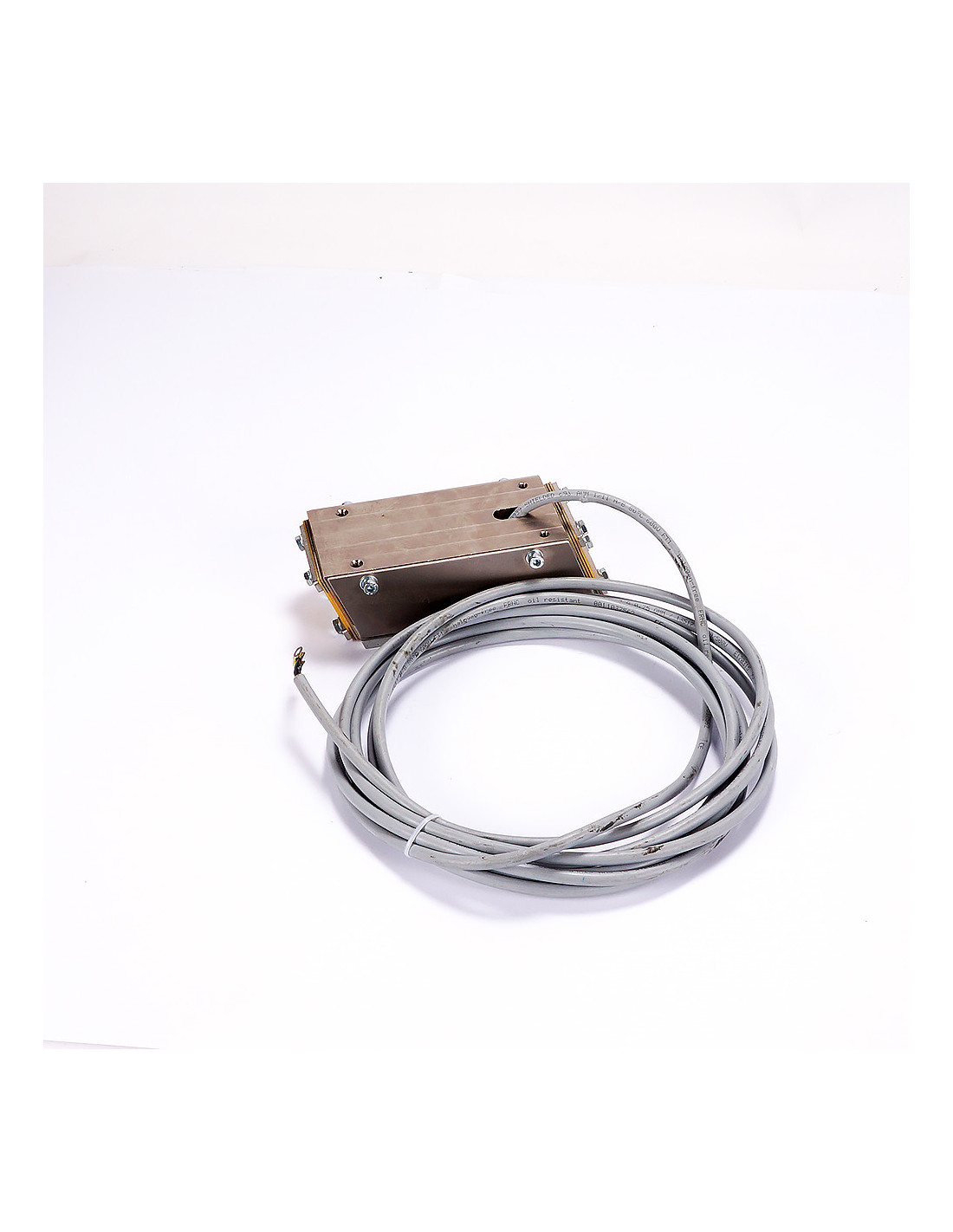

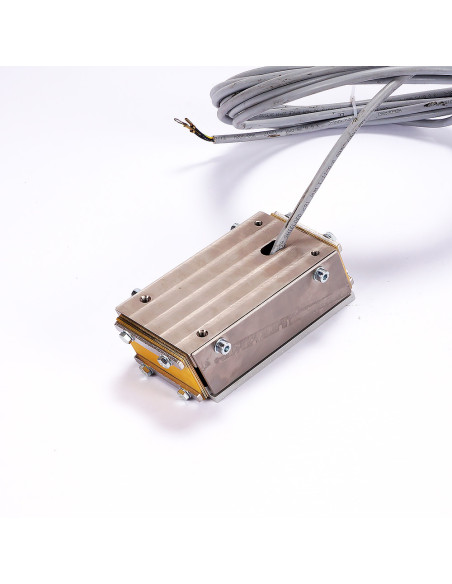

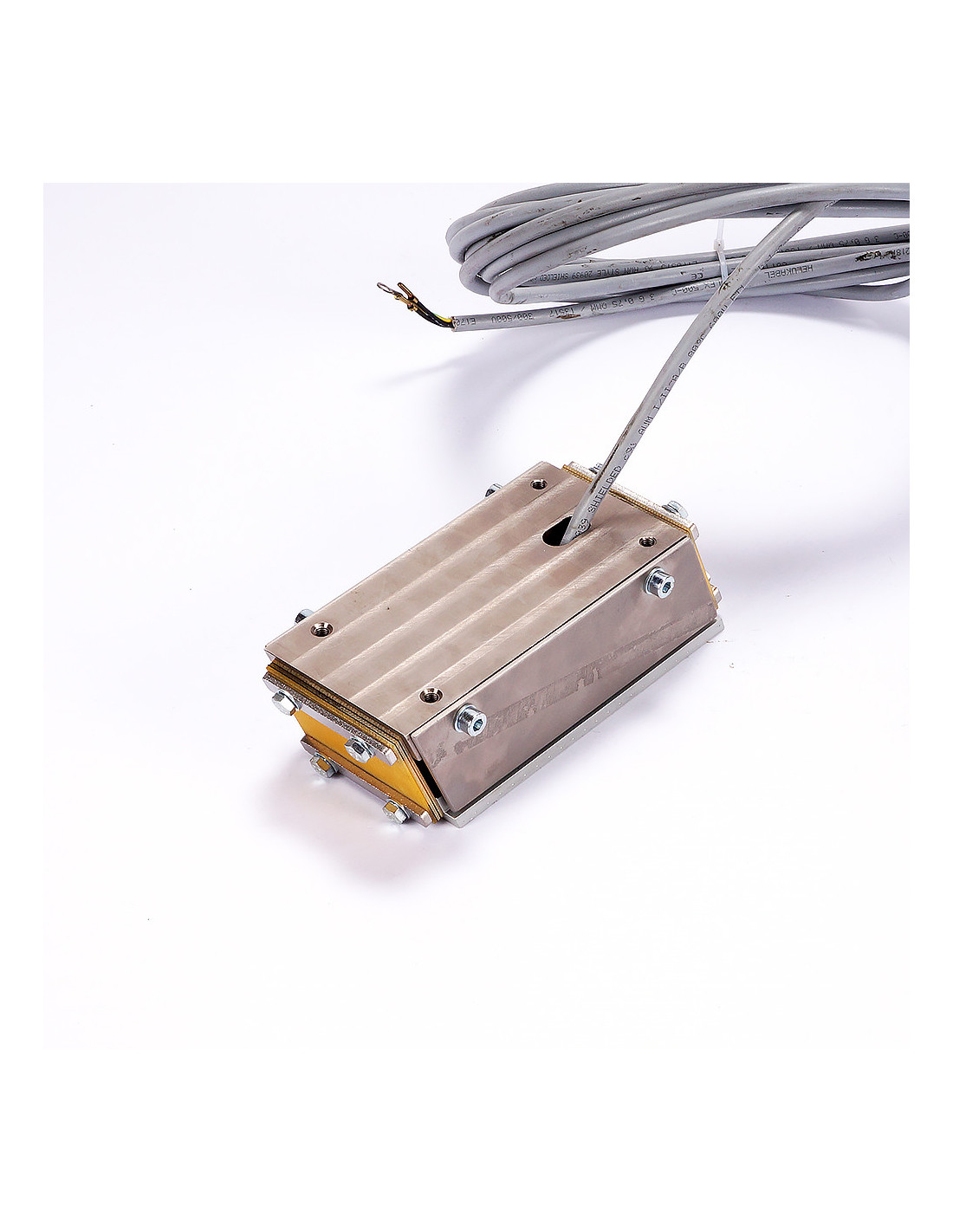

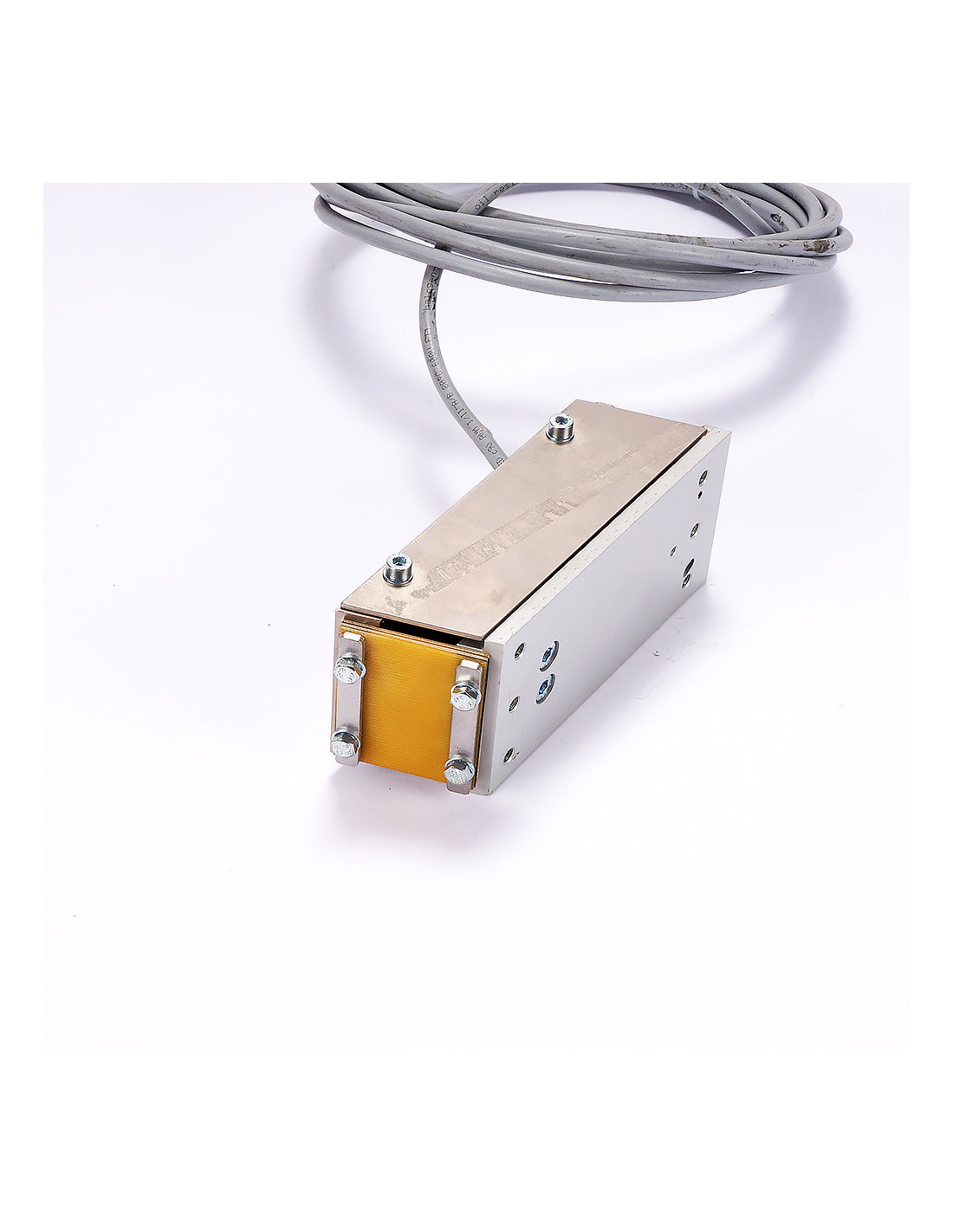

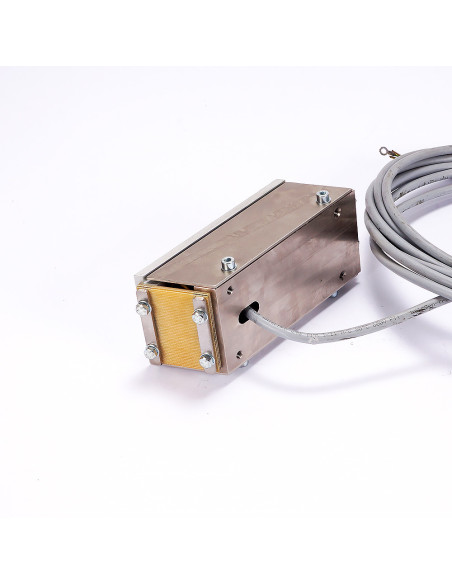

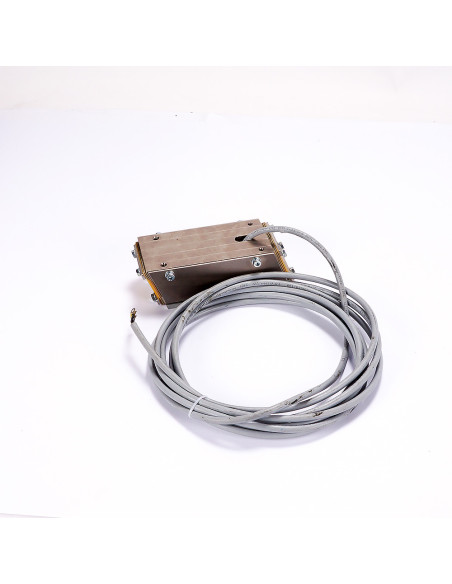

Liniowy podajnik, 2-000-400-91102, Mafu

MAFU 2-000-400-91102 LFM 3 – liniowa jednostka podająca (podajnik wibracyjny liniowy)

Przeznaczenie

Liniowa jednostka podająca do precyzyjnego przesuwu drobnych detali po szynie/rynnie w systemach automatyki podawania, takich jak sortowniki, stanowiska montażowe i gniazda produkcyjne.

Zasada działania

Wewnątrz znajduje się napęd elektromagnetyczny zawieszony na sprężystych elementach. Regulator wibracji zasila cewkę prądem zmiennym o regulowanej amplitudzie i/lub fazie. Układ wzbudza sanie (do których mocuje się rynnę) w drobne, kierunkowe drgania. Tarcie między rynną a detalem powoduje krokowy przesuw w jednym, zadanym kierunku.

Budowa

• Korpus: prostokątny, obrobiony (stal/aluminium), z otworami do sztywnego mocowania do ramy maszyny.

• Sanie/ślizg: powierzchnia robocza do przykręcenia rynny/toru transportowego (zwykle przez listwę lub kątownik).

• Przepust kablowy: przewód zasilająco-sterujący (typowo 230 V AC z regulatorem; dostępne wersje 110/120 V oraz niskonapięciowe z dedykowanym driverem).

• Sprężyny płaskie (wewnątrz): prowadzą i tłumią ruch sanek.

• Stopki tłumiące (pod spodem): separują drgania od konstrukcji maszyny.

Parametry techniczne (kluczowe)

• Zasilanie: 230 V AC przez regulator wibracji (fazowy/triak; np. REOVIB/RNA/MAFU); dostępne warianty 110/120 V oraz niskonapięciowe z driverem.

• Częstotliwość pracy: ok. 50/100 Hz (rezonans mechaniczny zestawu).

• Regulacja: płynna amplituda; opcjonalnie wejście zewnętrzne Start/Stop, potencjometr lub sygnał analogowy.

• Obciążenie rynny: od kilkuset gramów do ok. 1–2 kg (zależnie od długości rynny i rodzaju detalu).

• Skok drgań: rzędu dziesiątych części milimetra (regulowany).

Zastosowania

• Podawanie i buforowanie drobnych komponentów w liniach montażowych.

• Transport między sortownikiem wibracyjnym a stacją roboczą.

• Tworzenie odcinków wyrównawczych przed pozycjonowaniem lub kontrolą jakości.

Atuty

• Precyzyjny, powtarzalny przesuw detali przy kompaktowej zabudowie.

• Szerokie możliwości regulacji i łatwa integracja ze standardowymi regulatorami.

• Skuteczne tłumienie drgań przenoszonych na konstrukcję.

• Prosta, trwała konstrukcja (stal/aluminium) ułatwiająca serwis i montaż.

Wskazówki montażowe i integracyjne

• Montować na sztywnej, wypoziomowanej powierzchni z wykorzystaniem otworów montażowych korpusu.

• Zapewnić odsprzęgnięcie wibracji od reszty maszyny (stopki tłumiące).

• Dobrać długość i masę rynny w granicach dopuszczalnego obciążenia; unikać nadmiernej masy osprzętu.

• Stosować regulator wibracji dopasowany do wersji zasilania i wymaganej funkcjonalności sterowania.

Produkt używany, drobne ślady magazynowania. Produkt na magazynie.
