KraussMaffei – T-Stück 10106 (Mat.-Nr.: 1227810106)

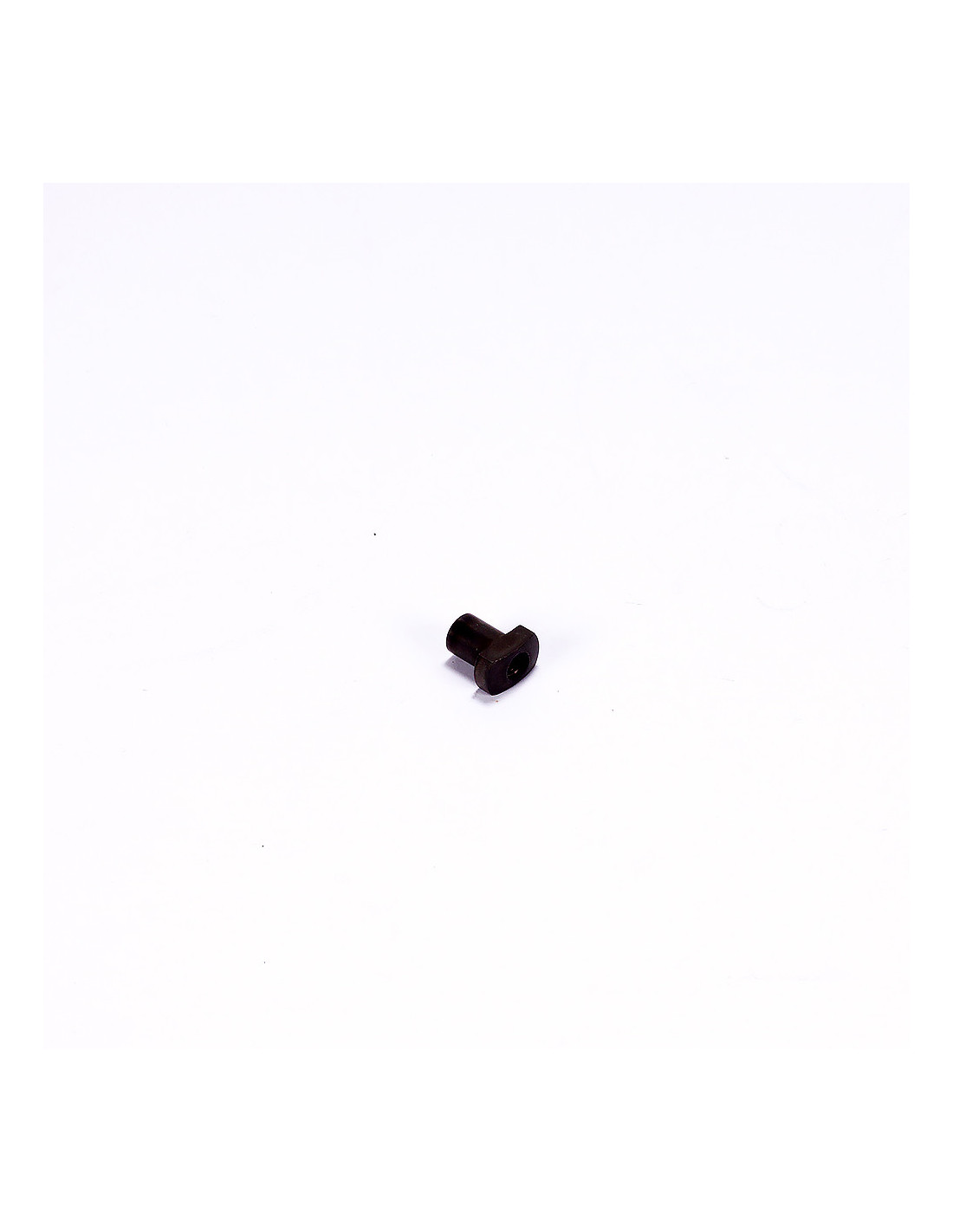

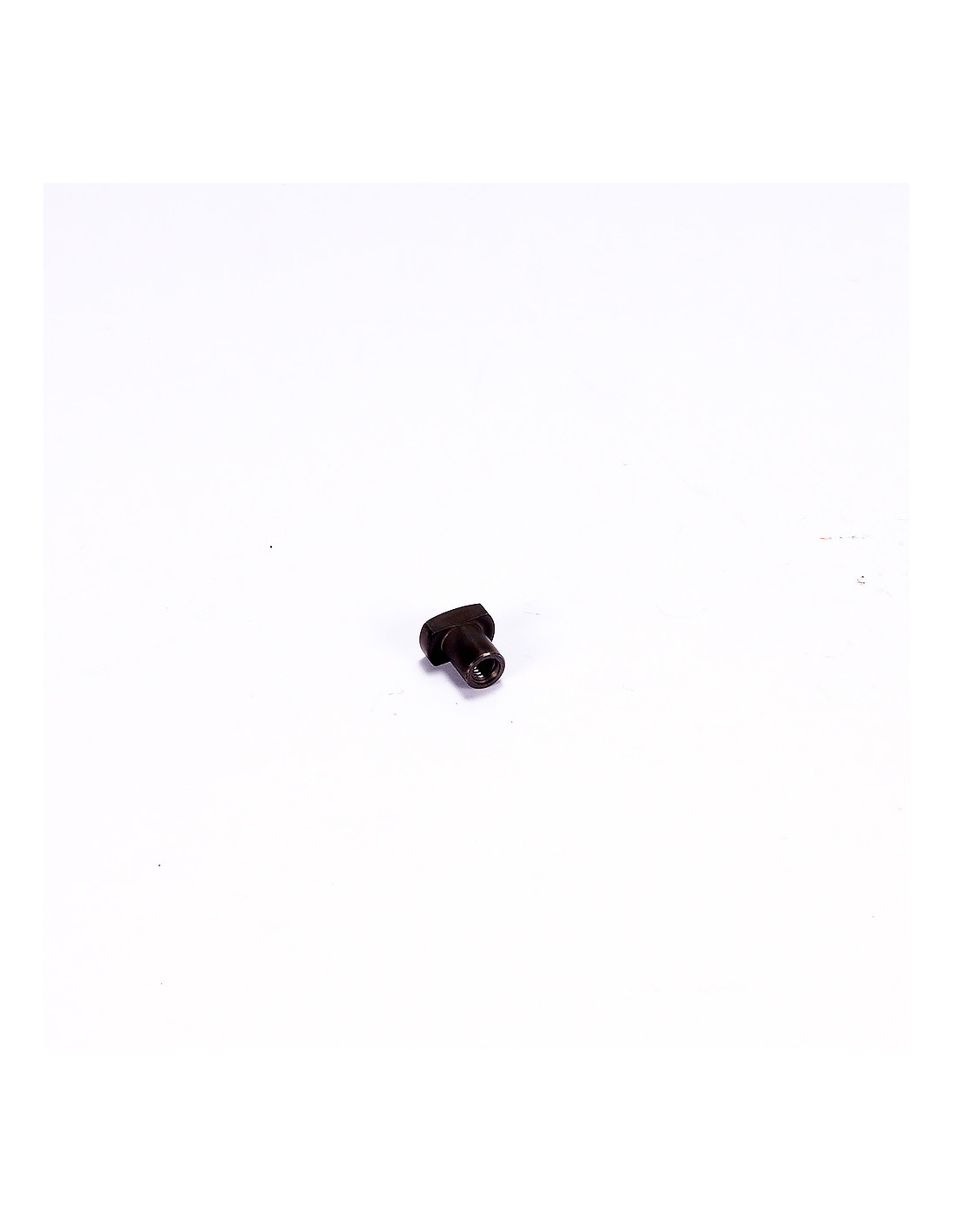

Mała tuleja kołnierzowa (Bundbuchse / T-insert) osadzana w pogłębionym otworze korpusu. W module pełni rolę gniazda/ankera dla elementu skręcanego lub prowadzonego. W nomenklaturze KM nazywana „T-Stück”.
Budowa i cechy
-
Korpus cylindryczny z kołnierzem; kołnierz opiera się o płaszczyznę czołową bloku i rozkłada nacisk.
-
Otwór osiowy: w zależności od wariantu gładki (prowadzenie sworznia/śruby) albo z gwintem wewnętrznym (zastępuje nakrętkę wpuszczaną). Wariant gładki – do potwierdzenia pomiarem.
-
Krawędzie sfazowane, powierzchnie toczone; ciemniejsza barwa wskazuje na oksydowanie/zabezpieczenie antykorozyjne.
-
Materiał: stal konstrukcyjna (typowo C45/42CrMo4); wersje robocze mogą być hartowane powierzchniowo.
Funkcja w zespole
-
Tworzy trwałe, wielokrotnie rozbieralne gniazdo w korpusie (Grundkörper 10101).
-
Zapewnia prowadzenie/centrowanie śruby lub sworznia; w wersji gwintowanej przyjmuje moment dokręcania zamiast gwintu w miększym materiale korpusu.
-
Współpracuje z płytami (Deckel 10104, Seitenwand 10103) oraz klockiem ustalającym (Nest 10105).
Montaż – praktyka
-
Osadzić tuleję w pogłębieniu czołowym korpusu kołnierzem na zewnątrz; pasowanie zwykle wsuwane H7/g6.
-
Wyrównać do oporu kołnierza; w razie potrzeby zastosować lekkie zabezpieczenie pasowań (np. Loctite 603/638).
-
Przeprowadzić śrubę/sworzeń przez płyty i dokręcić do T-Stück (wersja gwintowana) lub użyć nakrętki od strony przeciwnej (wersja gładka).
-
Dokręcać zgodnie z dokumentacją modułu; dla śrub M6 typowo 8–10 Nm.
Zastosowanie
-
Punkty mocowania płyt bocznych i pokryw w modułach KraussMaffei.
-
Gniazda pozycjonujące/prowadzące dla elementów ruchomych.
-
Wzmocnienie miejsc, w których korpus z materiału miększego wymaga trwałego, odpornego na zużycie gniazda.
Produkt nowy, drobne ślady magazynowania. Produkt na magazynie.
