Wielkość nominalna 6, P2 → P1, Elektryczny z zewnętrzną elektroniką
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna redukcja ciśnienia na podstawie sygnału wartości zadanej.
- Zawór suwakowy
- Ze sterowaniem pośrednim
- Poziom ciśnienia 200 barów
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | (Z)3DRE(E)(A) |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 60 |
| Symbol graficzny suwaka | P2 → P1 |
| Typ przyłączenia | Płyta pośrednia |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | Elektryczny z zewnętrzną elektroniką |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 2.57 |

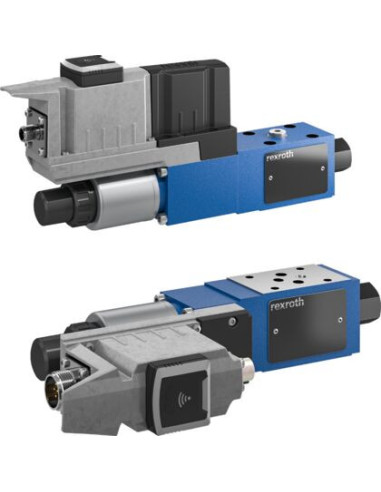

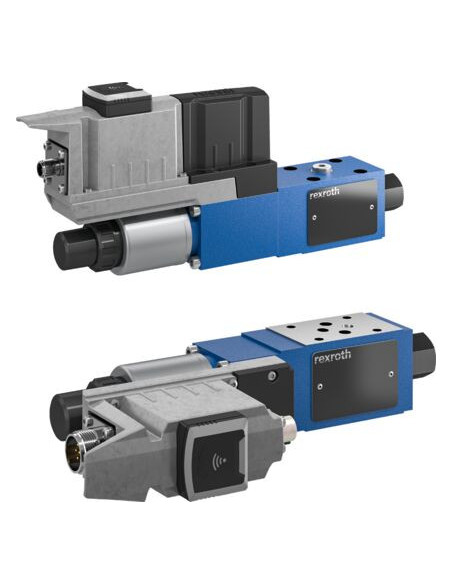

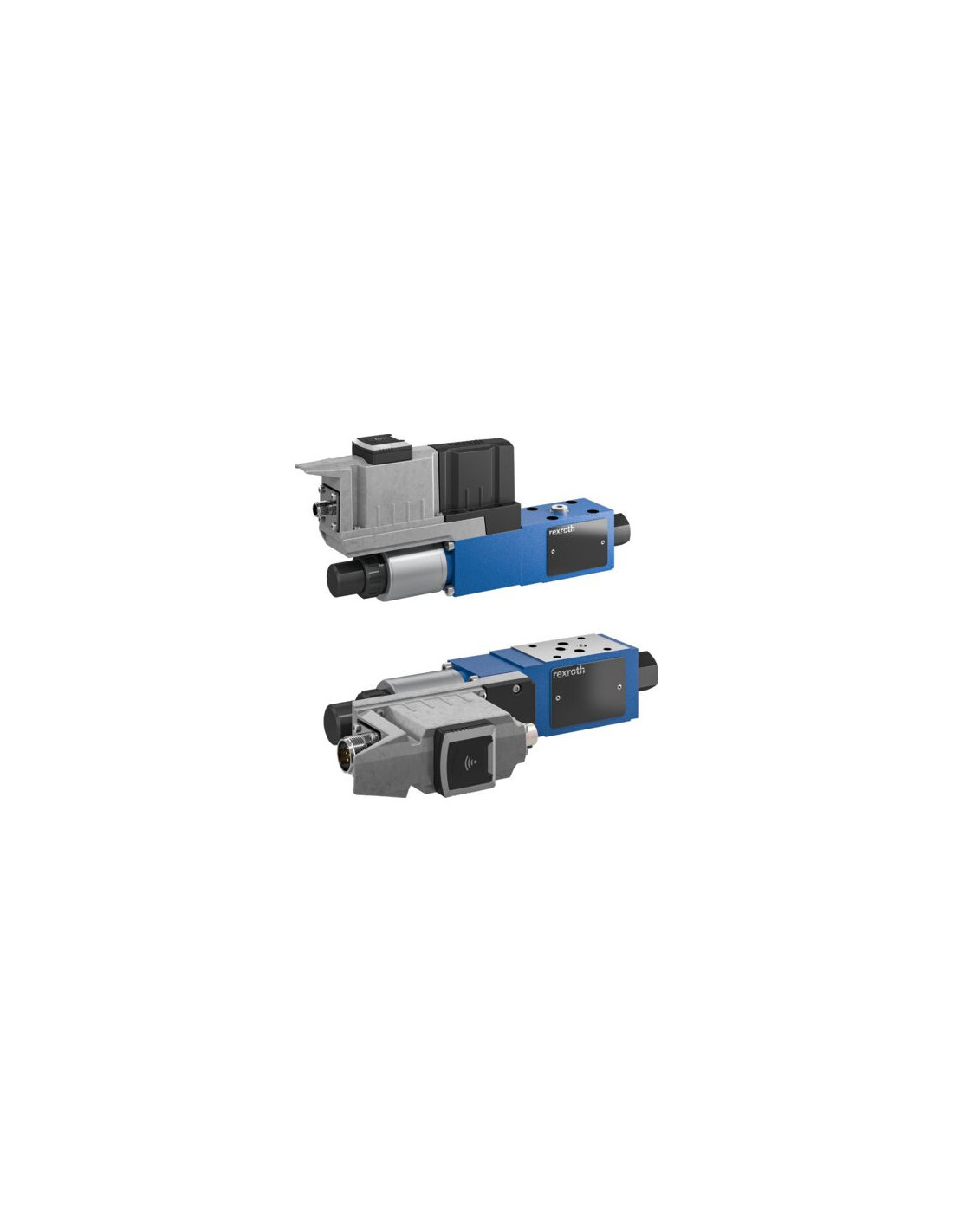

Zawór spustowy hydrauliczny Z3DRE6VP3-2X/200G24K4M – precyzja i niezawodność w aplikacjach przemysłowych
Zawór spustowy Z3DRE6VP3-2X/200G24K4M (kod produktu: R901568309) to element hydrauliczny najwyższej klasy, dedykowany zaawansowanym układom sterowania ciśnieniem. Opracowany z myślą o wymagających instalacjach przemysłowych, zapewnia efektywną i precyzyjną regulację ciśnienia w szerokim zakresie zastosowań.
Zastosowanie zaworu spustowego Z3DRE6VP3-2X/200G24K4M – szerokie możliwości montażu
Przemysłowy zawór hydrauliczny z rodziny (Z)3DRE(E)(A) umożliwia obsługę wysokich przedziałów mocy w instalacjach, gdzie niezbędna jest niezawodna redukcja oraz sterowanie ciśnieniem hydraulicznym na podstawie sygnału wartości zadanej. Typowe zastosowania obejmują:
- Hydrauliczne układy sterowania maszyn i linii produkcyjnych
- Systemy pras hydraulicznych
- Automatyka przemysłowa – zintegrowane linie technologiczne
- Maszyny budowlane i urządzenia specjalistyczne
- Instalacje wymagające precyzyjnej regulacji przepływu oraz ciśnienia
Najważniejsze zalety zaworu spustowego hydraulicznego Rexroth
Zawór suwakowy Z3DRE6VP3-2X/200G24K4M cechuje się zaawansowaną konstrukcją opartą na sterowaniu pośrednim oraz elektrycznym sterowaniem z zewnętrzną elektroniką. Kluczowe zalety to:
- Wysoka wytrzymałość ciśnieniowa – do 350 barów
- Wydajność przepływu do 60 l/min
- Precyzyjna kontrola położenia suwaka (3 pozycje) dla skutecznego zarządzania przepływem
- Kompaktowa konstrukcja o masie 2,57 kg, umożliwiająca łatwą integrację z istniejącymi systemami hydraulicznymi
Budowa i funkcjonalność zaworu hydraulicznego
Zawór spustowy Z3DRE6VP3-2X/200G24K4M wyposażony jest w przyłącze zgodne z normą ISO 4401-03-02-0-05 oraz płyty pośredniej, co pozwala na uniwersalne zastosowanie w różnorodnych konfiguracjach układów hydraulicznych.
Zasilanie 24 VDC oraz bezpieczny, 3-biegunowy wtyk przyrządowy zgodny z EN 175301-803 zapewniają bezpieczeństwo i prostotę montażu. Wysokiej jakości uszczelnienia NBR oraz możliwość pracy z różnymi typami cieczy hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD, HFC) gwarantują niezawodność w długotrwałej eksploatacji.
Podsumowanie – kluczowe cechy zaworu Z3DRE6VP3-2X/200G24K4M
- Wielkość nominalna: 6
- 4 przyłącza – szerokie możliwości podłączenia
- Wysoka odporność na ciśnienie robocze
- Precyzyjne, elektryczne sterowanie z zewnętrzną elektroniką
- Uniwersalność zastosowania w przemyśle i automatyce
Zawór hydrauliczny Rexroth Z3DRE6VP3-2X/200G24K4M stanowi solidny wybór wszędzie tam, gdzie wymagana jest precyzja, niezawodność oraz trwałość rozwiązań hydraulicznych w wymagających aplikacjach przemysłowych.
