Wielkość nominalna 6, P2 → P1, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna redukcja ciśnienia na podstawie sygnału wartości zadanej.
- Zawór suwakowy
- Ze sterowaniem pośrednim
- Poziom ciśnienia 100 barów
- Elektronika cyfrowa
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | (Z)3DRE(E)(A) |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 60 |
| Symbol graficzny suwaka | P2 → P1 |
| Typ przyłączenia | Płyta pośrednia |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowa, wartość zadana 0 … 10 V |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE, CE – dyrektywa RoHS 2015/65/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 3.5 |

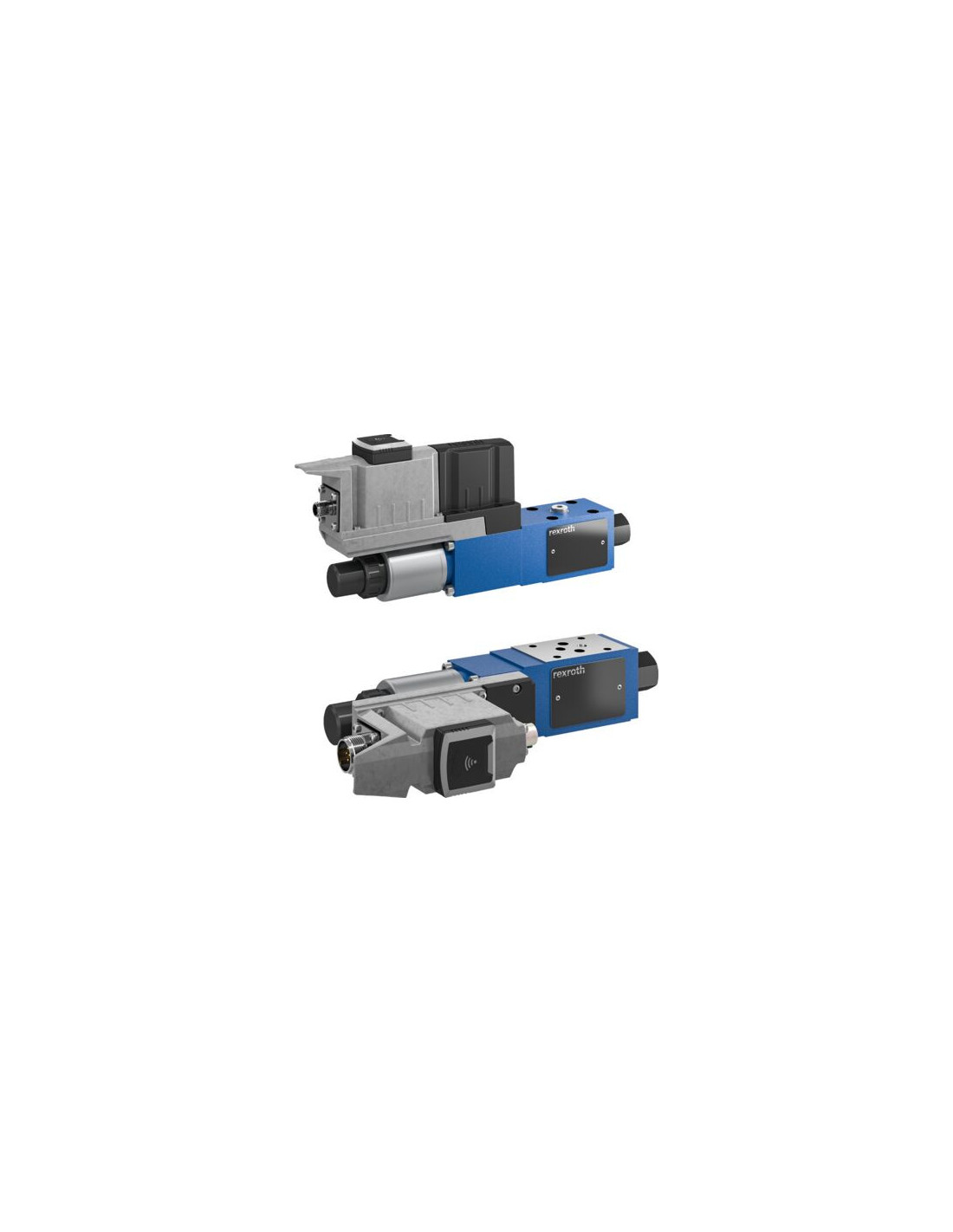

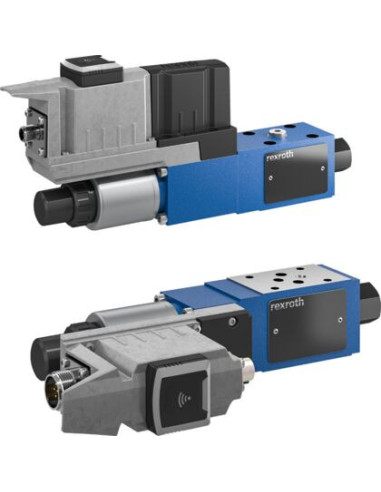

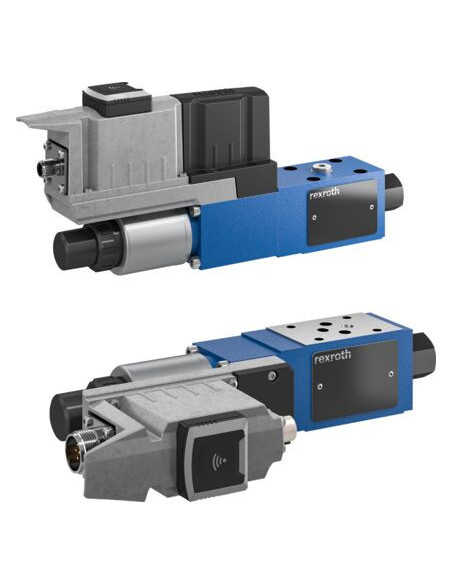

Zawór spustowy Z3DREA6VP2-2X/100G24K31A1M R901558206 – precyzyjna kontrola ciśnienia hydraulicznego
Zawór spustowy Z3DREA6VP2-2X/100G24K31A1M marki Rexroth to zaawansowany technologicznie element przeznaczony do przemysłowych układów hydraulicznych, w których wymagana jest niezawodna redukcja ciśnienia oraz precyzyjna regulacja parametrów pracy. Dzięki wbudowanej elektronice cyfrowej oraz zintegrowanemu sterowaniu elektrycznemu możliwe jest dokładne dopasowanie ciśnienia wyjściowego do wartości zadanej zarówno w zautomatyzowanych liniach produkcyjnych, jak i w zaawansowanych maszynach przemysłowych.
Zastosowanie zaworu suwakowego z cyfrową elektroniką
To urządzenie doskonale sprawdzi się w systemach hydraulicznych wysokiego ciśnienia, w napędach maszyn przemysłowych, prasach hydraulicznych, układach sterowania maszyn budowlanych oraz w skomplikowanych liniach produkcyjnych wymagających stabilnej i dynamicznej regulacji ciśnienia. Technologia zaworu suwakowego ze sterowaniem pośrednim umożliwia płynną pracę w zakresie do 350 barów oraz natężenia przepływu do 60 l/min, zapewniając jednocześnie wysoką wydajność i bezpieczeństwo nawet w trudnych warunkach pracy.
Kluczowe zalety zaworu spustowego Rexroth
- Wysoka niezawodność działania – dzięki cyfrowej elektronice oraz odporności na skoki ciśnienia.
- Precyzyjna regulacja ciśnienia na podstawie sygnału analogowego (0–10 V).
- Zgodność z przemysłowymi normami ISO 4401-03-02-0-05 oraz dyrektywami CE i RoHS.
- Szybka integracja z istniejącymi systemami dzięki uniwersalnemu sposobowi przyłączenia (płyta pośrednia, 7-biegunowy wtyk przyrządowy wg EN 175201-804).
- Wytrzymała budowa – korpus wykonany z solidnych materiałów i wyposażony w uszczelnienia NBR, co zapewnia trwałość nawet przy intensywnej eksploatacji.
- Możliwość pracy z różnymi cieczami hydraulicznymi: HL, HLP, HLPD, HVLP, HVLPD, HFC.
Typowe wykorzystanie zaworów redukcyjnych
Zawór Z3DREA6VP2-2X/100G24K31A1M jest idealnym rozwiązaniem dla aplikacji wymagających dynamicznej, zdalnej kontroli ciśnienia z zachowaniem wysokiej stabilności i odporności na zakłócenia. Typowe branże wykorzystujące ten typ zaworów to przemysł ciężki, automatyka, produkcja komponentów hydraulicznych, inżynieria maszynowa oraz sektory, gdzie precyzyjna regulacja hydrauliki jest kluczowa dla procesu roboczego.
Najważniejsze cechy techniczne zaworu hydraulicznego Z3DREA6VP2-2X/100G24K31A1M
Zawór charakteryzuje się wysoką wydajnością, bardzo dobrym stosunkiem masy do możliwości (3,5 kg), niską awaryjnością oraz prostotą montażu w aplikacjach przemysłowych. Posiada konstrukcję 3-pozycyjną z 4 przyłączami oraz możliwość sterowania z poziomu zewnętrznego systemu sterowania PLC poprzez sygnał analogowy.
