Wielkość nominalna 10, P2 → P1, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna redukcja ciśnienia na podstawie sygnału wartości zadanej.
- Zawór suwakowy
- Ze sterowaniem pośrednim
- Poziom ciśnienia 315 barów
- Elektronika analogowa
Dane techniczne
| Schemat przyłączy | ISO 4401-05-05-0-05 |
| Rodzina produktów | Z3DRE(E)10 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 120 |
| Symbol graficzny suwaka | P2 → P1 |
| Typ przyłączenia | Płyta pośrednia |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowa, wartość zadana 0 … 10 V |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 3.36 |

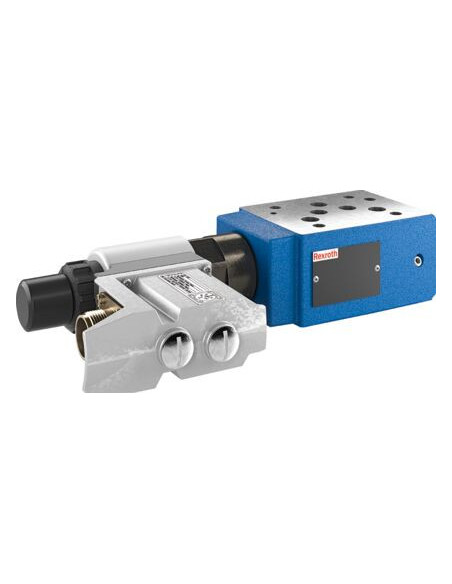

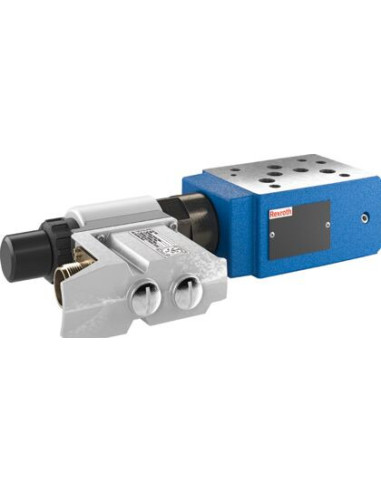

Zawór spustowy hydrauliczny Z3DREE10VP2-1X/315XLG24K31A1M Rexroth – precyzyjna regulacja ciśnienia
Zawór spustowy Z3DREE10VP2-1X/315XLG24K31A1M renomowanej marki Rexroth to zaawansowany komponent hydrauliczny dedykowany przemysłowym systemom hydrauliki siłowej. Sprawdza się wszędzie tam, gdzie konieczna jest precyzyjna regulacja ciśnienia na podstawie sygnału zadawczego, oferując wysoki poziom niezawodności oraz bezpieczeństwa działania w wymagających środowiskach technicznych.
Najważniejsze zalety i możliwości zastosowania zaworu hydraulicznego Rexroth Z3DREE10VP2-1X
Urządzenie znajduje szerokie zastosowanie w zautomatyzowanych liniach produkcyjnych, instalacjach przemysłu ciężkiego, maszynach budowlanych, a także nowoczesnych układach napędowych. Główne korzyści wynikające z zastosowania tego zaworu to:
- Precyzyjna redukcja ciśnienia – dzięki zintegrowanemu układowi elektronicznemu zapewnia analogowe sterowanie o wysokiej dokładności (wartość zadana od 0 do 10 V).
- Wysoki dopuszczalny poziom ciśnienia roboczego – maksymalnie do 350 barów, co umożliwia pracę w trudnych warunkach przemysłowych.
- Duża wydajność przepływu – do 120 l/min, co pozwala na zastosowanie w dużych i rozbudowanych systemach hydraulicznych.
- Bezpieczeństwo i zgodność z normami – certyfikat CE zgodny z dyrektywą elektromagnetyczną 2014/30/UE.
- Łatwa integracja – typ przyłączenia na płytę pośrednią zgodny z normą ISO 4401 oraz powszechnie stosowany 7-biegunowy wtyk przyrządowy.
Typowe zastosowania zaworu spustowego Z3DREE10VP2-1X/315XLG24K31A1M
Urządzenie rekomendowane do:
- Przemysłowych układów hydraulicznych – wszędzie tam, gdzie wymagana jest dynamiczna i powtarzalna kontrola ciśnienia.
- Maszyn budowlanych i górniczych – zapewnia niezawodność i stabilność pracy nawet w trudnych warunkach.
- Układów napędowych oraz sterujących – gwarantuje wydajność oraz bezpieczeństwo procesów.
- Rozbudowanych linii produkcyjnych automatyki przemysłowej – dzięki możliwości integracji w kompleksowych systemach sterowania.
Najważniejsze cechy techniczne
Wielkość nominalna: 10
Rodzaj sterowania: Elektryczne, ze zintegrowaną elektroniką analogową
Zawór suwakowy z pośrednim sterowaniem i trzema pozycjami suwaka
Napięcie zasilania: 24 VDC
Kompaktowa i solidna konstrukcja odporna na trudne warunki eksploatacyjne
Wybór hydraulicznego zaworu spustowego Rexroth Z3DREE10VP2-1X/315XLG24K31A1M to gwarancja długowieczności, dokładności oraz wysokiej wydajności każdego przemysłowego układu hydraulicznego.
