Wielkość nominalna 10, P2 → P1, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna redukcja ciśnienia na podstawie sygnału wartości zadanej.
- Zawór suwakowy
- Ze sterowaniem pośrednim
- Poziom ciśnienia 100 barów
- Elektronika analogowa
Dane techniczne
| Schemat przyłączy | ISO 4401-05-05-0-05 |
| Rodzina produktów | Z3DRE(E)10 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 120 |
| Symbol graficzny suwaka | P2 → P1 |
| Typ przyłączenia | Płyta pośrednia |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowe, wartość zadana 4 … 20 mA |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 3.42 |

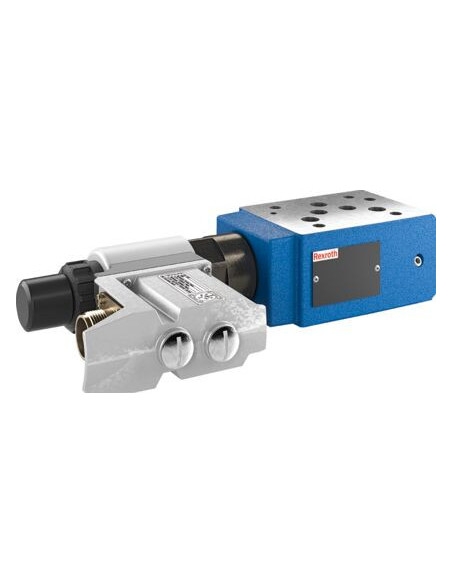

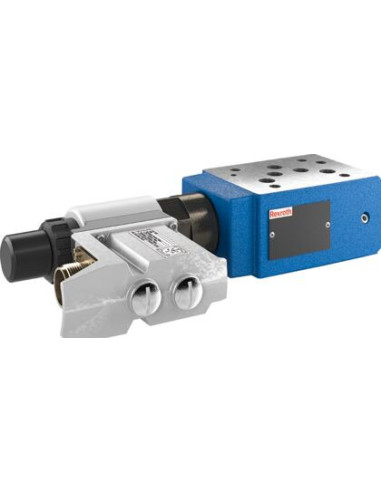

Zawór spustowy hydrauliczny Z3DREE10VP2-1X/100XLG24K31F1V – zaawansowane rozwiązanie do precyzyjnej regulacji ciśnienia
Zawór spustowy Z3DREE10VP2-1X/100XLG24K31F1V (kod: R901545475) to wysokiej klasy komponent hydrauliczny, przeznaczony do pracy w wymagających aplikacjach przemysłowych. Oferuje precyzyjną redukcję ciśnienia na podstawie sygnału zadanej wartości, co gwarantuje niezawodność oraz bezpieczeństwo układów hydraulicznych.
Nowoczesna konstrukcja zaworu hydraulicznego – zastosowania i zalety
Przemysłowy zawór suwakowy z pośrednim sterowaniem elektrycznym i zintegrowaną elektroniką analogową sprawdza się doskonale tam, gdzie wymagana jest precyzyjna regulacja ciśnienia do 100 barów. Zawór ten obsługuje sygnały analogowe w zakresie 4–20 mA, umożliwiając płynną, bezpieczną i efektywną kontrolę parametrów pracy układów hydraulicznych.
Wysoka wytrzymałość mechaniczna oraz kompatybilność z szeroką gamą mediów hydraulicznych to atuty, dzięki którym urządzenie znajduje zastosowanie w różnorodnych sektorach przemysłu, takich jak:
- Automatyka przemysłowa
- Maszyny budowlane i rolnicze
- Systemy hydrauliki siłowej w przemyśle ciężkim
- Aplikacje energetyczne
Główne cechy i możliwości użytkowe
Zawór Z3DREE10VP2-1X/100XLG24K31F1V wyróżnia się konstrukcją typu płyta pośrednia, co ułatwia jego integrację z istniejącymi instalacjami hydraulicznymi spełniającymi standard ISO 4401. Wyposażony jest w 7-biegunową wtyczkę przyrządową zgodną z normą EN 175201-804, co zapewnia stabilne połączenie elektryczne i wysoką niezawodność działania systemu.
Główne zalety użytkowe:
- Nominalna wielkość 10 – optymalne połączenie wydajności i kompaktowych wymiarów
- Maksymalne natężenie przepływu 120 l/min – wydajność dostosowana do intensywnych zadań
- Maksymalne ciśnienie robocze do 350 bar – bezpieczeństwo przy pracy z wysokimi ciśnieniami
- Zgodność z normami CE – gwarancja kompatybilności elektromagnetycznej
- Odporność na różnorodne ciecze hydrauliczne – szerokie możliwości zastosowania
- Uszczelnienia FKM – trwałość i odporność na chemikalia
Typowe zastosowania oraz bezpieczeństwo eksploatacji
Dzięki stabilnej i precyzyjnej konstrukcji, zawór spustowy Z3DREE10VP2-1X/100XLG24K31F1V jest rekomendowany do pracy zarówno w nowych, jak i modernizowanych układach hydrauliki siłowej. Zintegrowana elektronika zapewnia szybką reakcję na sygnały sterujące, umożliwiając skuteczne zarządzanie ciśnieniem nawet w najbardziej wymagających aplikacjach przemysłowych.
Komponent ten został zaprojektowany z myślą o maksymalnej niezawodności oraz zgodności z aktualnymi wymogami norm europejskich w zakresie bezpieczeństwa pracy i kompatybilności elektromagnetycznej.
