Wielkość nominalna 10, P2 → P1, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna redukcja ciśnienia na podstawie sygnału wartości zadanej.
- Zawór suwakowy
- Ze sterowaniem pośrednim
- Poziom ciśnienia 200 barów
- Elektronika analogowa
Dane techniczne
| Schemat przyłączy | ISO 4401-05-05-0-05 |
| Rodzina produktów | Z3DRE(E)10 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 120 |
| Symbol graficzny suwaka | P2 → P1 |
| Typ przyłączenia | Płyta pośrednia |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowa, wartość zadana 0 … 10 V |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 3.4 |

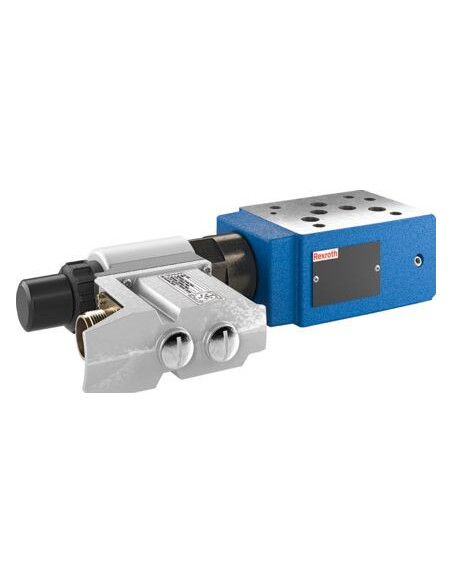

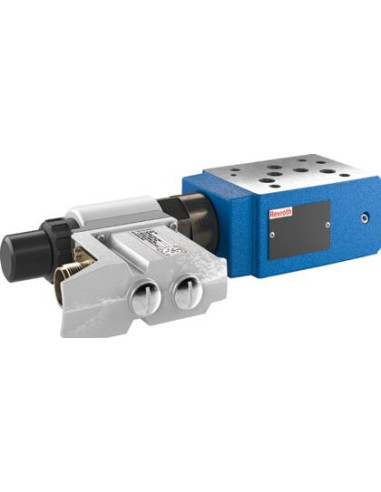

Zawór Spustowy Z3DREE10VP2-1X/200XLG24K31A1M – precyzyjna redukcja ciśnienia hydraulicznego
Zawór spustowy Z3DREE10VP2-1X/200XLG24K31A1M, o kodzie produktu R901483246, jest zaawansowanym technologicznie elementem hydraulicznym przeznaczonym do zastosowań przemysłowych, które wymagają precyzyjnej kontroli ciśnienia oraz wysokiej niezawodności. Urządzenie to dedykowane jest do instalacji o dużej mocy oraz tam, gdzie kluczowe znaczenie ma płynna i bezpieczna regulacja ciśnienia roboczego na podstawie sygnałów analogowych.
Kluczowe cechy i możliwości zaworu spustowego hydraulicznego
- Nominalna wielkość 10 zapewniająca optymalny przepływ w różnorodnych zastosowaniach przemysłowych
- Sterowanie elektryczne ze zintegrowaną elektroniką dla szybkiej reakcji i wysokiej powtarzalności działania
- Możliwość pracy z ciśnieniem do 200 barów w zakresie regulacji (maksymalne ciśnienie robocze 350 barów)
- Wysoka wydajność przepływu do 120 l/min
- Współpraca z sygnałem sterującym 0-10 V, co umożliwia integrację z systemami automatyki przemysłowej
- Elektronika analogowa gwarantująca płynność regulacji
- Solidna konstrukcja z zastosowaniem uszczelnień NBR oraz kompatybilność z szerokim zakresem cieczy hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD, HFC)
- Przyłącze zgodne z normą ISO 4401-05-05-0-05 umożliwiające szybki montaż oraz wymianę
Zastosowanie zaworu spustowego hydraulicznego Z3DREE10VP2
Zawory spustowe tego typu są wykorzystywane przede wszystkim w profesjonalnych systemach hydraulicznych maszyn przemysłowych, liniach produkcyjnych oraz układach automatyzacji, gdzie wymagana jest niezawodna i precyzyjna kontrola ciśnienia medium roboczego. Sprawdzają się w takich procesach jak:
- Redukcja ciśnienia w układach hydraulicznych dużej mocy
- Kontrola siłowników i napędów hydraulicznych
- Automatyzacja technologicznych linii produkcyjnych
- Zaawansowane instalacje testowe i stanowiska laboratoryjne
- Systemy bezpieczeństwa technicznego i blokady
Dlaczego warto wybrać zawór Z3DREE10VP2-1X/200XLG24K31A1M?
Urządzenie oferuje niezwykle wysoką precyzję regulacji ciśnienia oraz dużą odporność na czynniki zewnętrzne dzięki przemysłowej konstrukcji. Zintegrowana elektronika sprawia, że montaż i konfiguracja są szybkie, a współpraca z nowoczesnymi układami sterowania – bezproblemowa. Atutem jest również zgodność z normami CE w zakresie kompatybilności elektromagnetycznej, co zapewnia bezawaryjną pracę w skomplikowanych środowiskach przemysłowych.
Dzięki pośredniemu sterowaniu suwakowemu oraz trzem pozycjom suwaka, zawór umożliwia wszechstronną obsługę różnorodnych procesów hydraulicznych, gwarantując zarówno bezpieczeństwo, jak i niezawodność działania, nawet w najbardziej wymagających aplikacjach.
