Wielkość nominalna 10, P2 → P1, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna redukcja ciśnienia na podstawie sygnału wartości zadanej.
- Zawór suwakowy
- Ze sterowaniem pośrednim
- Poziom ciśnienia 200 barów
- Elektronika analogowa
Dane techniczne
| Schemat przyłączy | ISO 4401-05-05-0-05 |
| Rodzina produktów | Z3DRE(E)10 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 120 |
| Symbol graficzny suwaka | P2 → P1 |
| Typ przyłączenia | Płyta pośrednia |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowa, wartość zadana 0 … 10 V |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 3.6 |

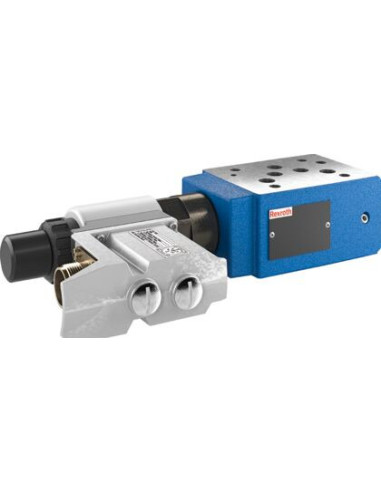

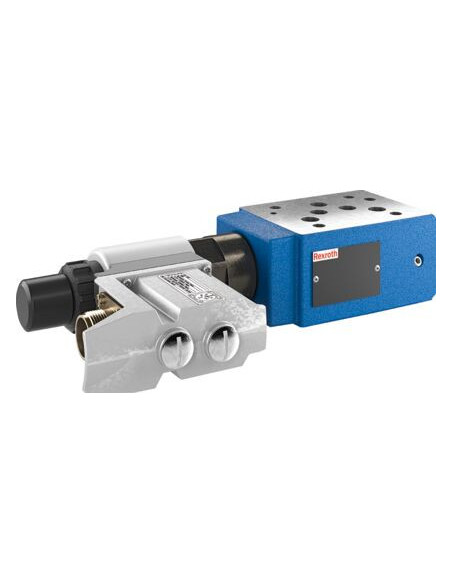

Zawór spustowy Z3DREE10VP2-1X/200YG24K31A1V – hydrauliczne sterowanie ciśnieniem z precyzyjną regulacją
Zawór spustowy Z3DREE10VP2-1X/200YG24K31A1V marki Rexroth to wysokiej jakości element hydrauliczny, zaprojektowany z myślą o zastosowaniach wymagających precyzyjnej redukcji ciśnienia w układach hydraulicznych. Urządzenie wyposażone jest w elektryczne sterowanie ze zintegrowanym układem elektronicznym, co umożliwia płynną regulację wartości zadanego ciśnienia na podstawie analogowego sygnału wejściowego.
Zastosowania zaworu spustowego Z3DREE10VP2-1X/200YG24K31A1V
Ten model zaworu znajduje szerokie zastosowanie w nowoczesnych systemach automatyki przemysłowej oraz w hydraulice siłowej, gdzie niezbędna jest niezawodna kontrola i redukcja ciśnienia. Typowe obszary użycia to:
- Maszyny przemysłowe o wysokim zapotrzebowaniu na stabilną pracę hydrauliki
- Prasy hydrauliczne i układy regulujące ciśnienie mediów roboczych
- Systemy testujące oraz stanowiska laboratoryjne
- Instalacje hydrauliczne w branży motoryzacyjnej, energetyce i produkcji
Kluczowe zalety zaworu Z3DREE10VP2-1X/200YG24K31A1V
Wśród atutów tego zaworu warto wyróżnić:
- Wysoka precyzja regulacji ciśnienia – dzięki zastosowaniu sterowania elektrycznego oraz analogowego wejścia 0–10 V
- Uniwersalność zastosowań – obsługuje szeroki zakres cieczy hydraulicznych (w tym oleje mineralne, syntetyczne i ekologiczne)
- Wysoka wytrzymałość – maksymalne ciśnienie robocze do 350 barów oraz natężenie przepływu do 120 l/min
- Łatwy montaż – standardowy schemat przyłączy zgodny z ISO 4401-05-05-0-05 oraz płyta pośrednia
- Bardzo dobra odporność na warunki przemysłowe dzięki uszczelnieniom FKM oraz solidnej konstrukcji
- Zgodność z normami CE – kompatybilność elektromagnetyczna
Technologia i funkcjonalność zaworu Rexroth Z3DREE10VP2-1X/200YG24K31A1V
Zawór opiera się na konstrukcji suwakowej z pośrednim sterowaniem, co umożliwia szybkie i stabilne dostosowanie poziomu ciśnienia w układzie hydraulicznym. Zintegrowana elektronika pozwala na bezpośrednią komunikację ze sterownikami PLC oraz innymi systemami automatyki przemysłowej. Dzięki 7-biegunowej wtyczce według EN 175201-804 integracja z instalacją elektryczną przebiega sprawnie i bezproblemowo.
Kompatybilność i parametry użytkowe
Zawór spustowy Z3DREE10VP2-1X/200YG24K31A1V zapewnia zgodność z popularnymi mediami hydraulicznymi, a jego nominalny rozmiar 10 czyni go wszechstronnym wyborem dla wielu aplikacji przemysłowych. Niewielka masa (3,6 kg) ułatwia integrację z istniejącymi układami montażowymi.
Hydrauliczny zawór Rexroth Z3DREE10VP2-1X/200YG24K31A1V to niezawodne i nowoczesne rozwiązanie gwarantujące stabilność pracy oraz szeroką kompatybilność z wymagającymi aplikacjami przemysłowymi.
