Wielkość nominalna 10, Symbol V1, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym. Wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zawór suwakowy
- Bezpośredniego działania
- Bezpieczne wyłączenie dzięki dodatkowemu adapterowi ISA
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-94 |
| Rodzina produktów | 4WRPE10 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Symbol graficzny suwaka | Symbol V1 |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 80 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Wejście wartości zadanej ± 10 V |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE; dyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 7.78 |

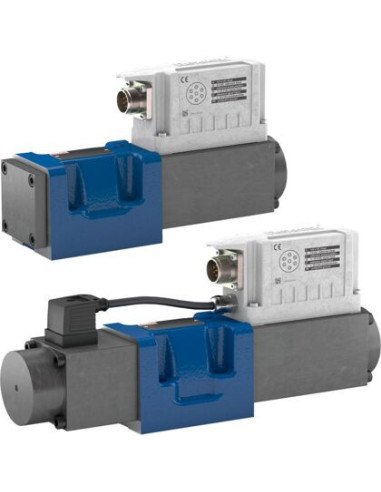

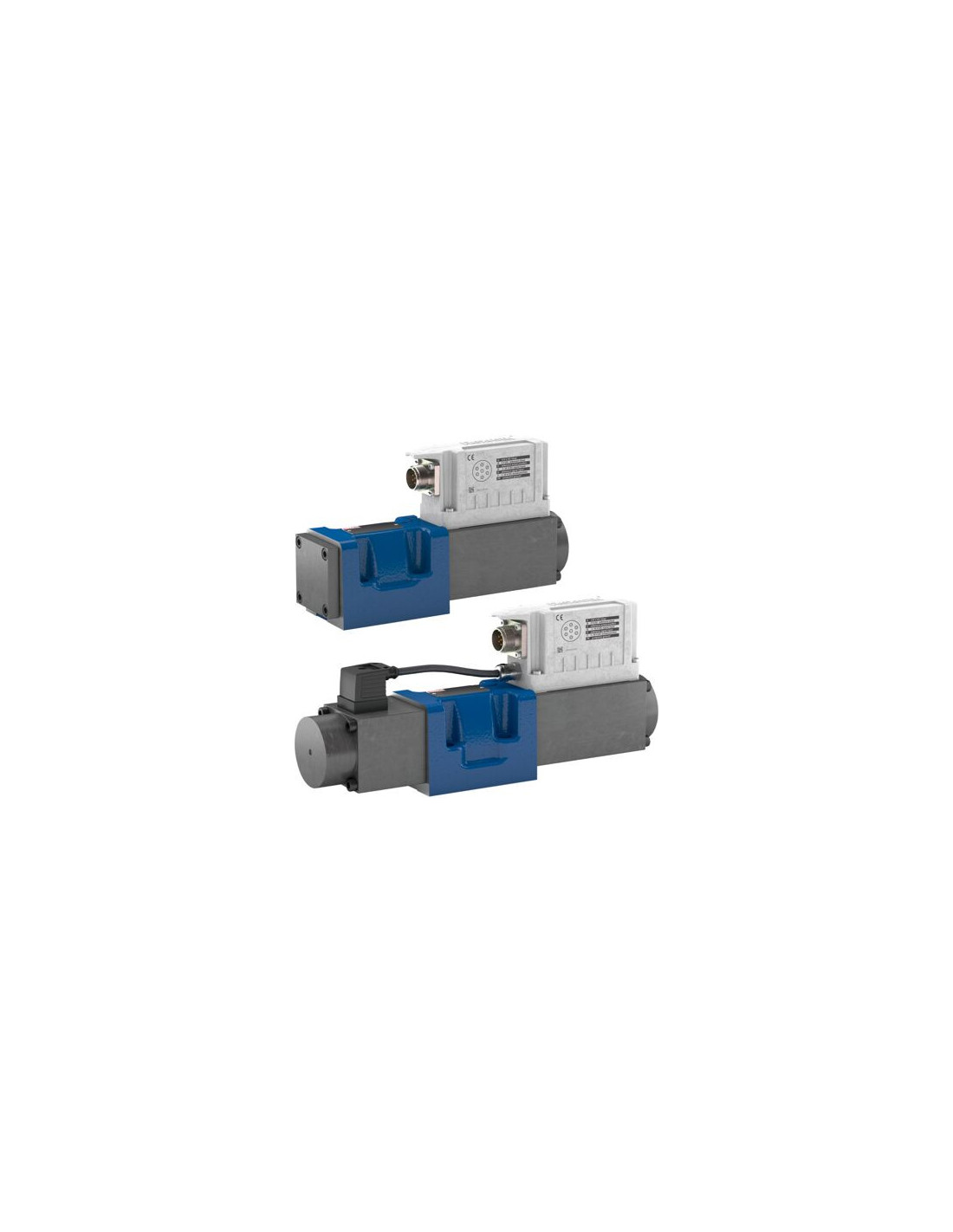

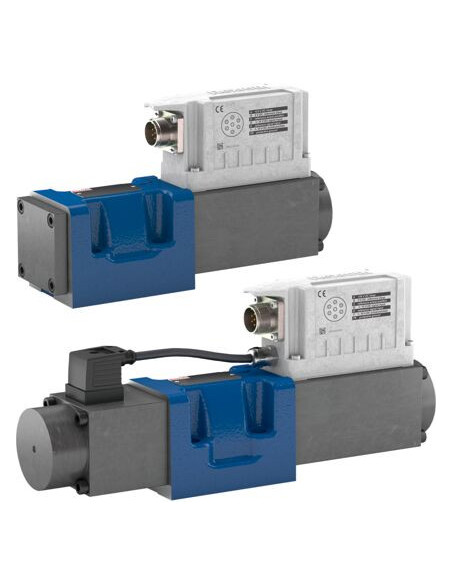

Proporcjonalny zawór kierunkowy 4WRPE10V1-80S-3X/M/24A1 – zaawansowane rozwiązanie dla hydrauliki przemysłowej
Proporcjonalny zawór kierunkowy 4WRPE10V1-80S-3X/M/24A1 firmy Bosch Rexroth to innowacyjny element hydrauliki siłowej, zaprojektowany do precyzyjnej kontroli przepływu i kierunku oleju hydraulicznego. Dzięki zintegrowanemu układowi elektronicznemu gwarantuje wysoką dokładność działania oraz powtarzalność parametrów.
Zastosowanie zaworu 4WRPE10V1-80S-3X/M/24A1 w nowoczesnych układach hydraulicznych
Oferowany zawór suwakowy proporcjonalny znajduje zastosowanie w zaawansowanych instalacjach hydraulicznych, szczególnie tam, gdzie wymagana jest precyzyjna regulacja przepływu oraz szybka reakcja układu na sygnały sterujące. Doskonale sprawdza się m.in. w:
- maszynach produkcyjnych oraz urządzeniach automatyki przemysłowej,
- prasach hydraulicznych,
- układach napędu i sterowania wtryskarkami oraz obrabiarkami CNC,
- systemach podnoszenia i manipulacji ładunkiem,
- zautomatyzowanych liniach technologicznych.
Gwarantuje stabilność parametrów pracy nawet przy wysokich ciśnieniach oraz dużych natężeniach przepływu.
Najważniejsze zalety zaworu kierunkowego 4WRPE10V1-80S-3X/M/24A1
- Wysoka precyzja pozycjonowania dzięki wewnętrznemu wycofaniu pozycji suwaka.
- Trzy pozycje suwaka umożliwiające wszechstronną kontrolę przepływu mediów.
- Zintegrowane sterowanie elektroniczne – bezpośrednie wejście sygnału sterującego ±10 V eliminuje konieczność stosowania dodatkowych wzmacniaczy.
- Bezpieczne wyłączenie zaworu poprzez dodatkowy adapter ISA, który zwiększa bezpieczeństwo pracy instalacji.
- Wysoka odporność na przeciążenia – maksymalne ciśnienie robocze do 350 bar.
- Kompaktowa i solidna konstrukcja, zapewniająca długą żywotność oraz niezawodność działania, nawet w trudnych warunkach przemysłowych.
- Kompatybilność z wieloma rodzajami cieczy hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD, HFC) oraz stosowanie uszczelnień NBR.
- Zgodność z normami CE i RoHS – gwarancja bezpieczeństwa oraz ochrony środowiska.
Charakterystyka techniczna i montaż zaworu 4WRPE10V1-80S-3X/M/24A1
Wielkość nominalna 10 zapewnia wydajne przekazywanie mediów, przy zachowaniu kompaktowych wymiarów montażowych. Zawór przeznaczony jest do montażu na płycie zgodnie z normą ISO 4401-05-04-0-94. Zasilanie 24 VDC oraz wtyczka 7-biegunowa według EN 175201-804 ułatwiają integrację z układami automatyki przemysłowej.
Dlaczego warto wybrać zawór Bosch Rexroth? – niezawodność i uniwersalność
Zawór 4WRPE10V1-80S-3X/M/24A1 jest dedykowany do intensywnej eksploatacji w rozbudowanych układach hydraulicznych. Wyjątkowa precyzja kontroli kierunku przepływu, wysoka niezawodność działania oraz kompatybilność z wymaganiami nowoczesnych instalacji czynią go uniwersalnym rozwiązaniem dla szerokiego spektrum zastosowań przemysłowych.
