Wielkość nominalna 27, , Symbol E, , , , 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym, wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka.
- Zawór suwakowy
- Ze sterowaniem pośrednim
- Liniowo
- Doprowadzenie oleju sterującego zewnętrzne; kanał powrotny oleju sterującego zewnętrzny
Dane techniczne
| Schemat przyłączy | ISO 4401-08-08-0-05 |
| Rodzina produktów | 4WRLD |
| Maks. ciśnienie robocze. [bar] | 270 |
| Maks. natężenie przepływu [l/min] | 1850 |
| Symbol graficzny suwaka | Symbol E |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 600 |
| Wielkość nominalna | 27 |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 12-biegunowy (11 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 12-biegunowy (11 + PE) wg EN 175201-804 |
| Łączność | Analogowy, wartość zadana ±10 V,Analogowe, wartość zadana 4 … 20 mA,Cyfrowe, PROFINET RT |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE;RoHS – Dyrektywa 2011/65/EU |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 21 |

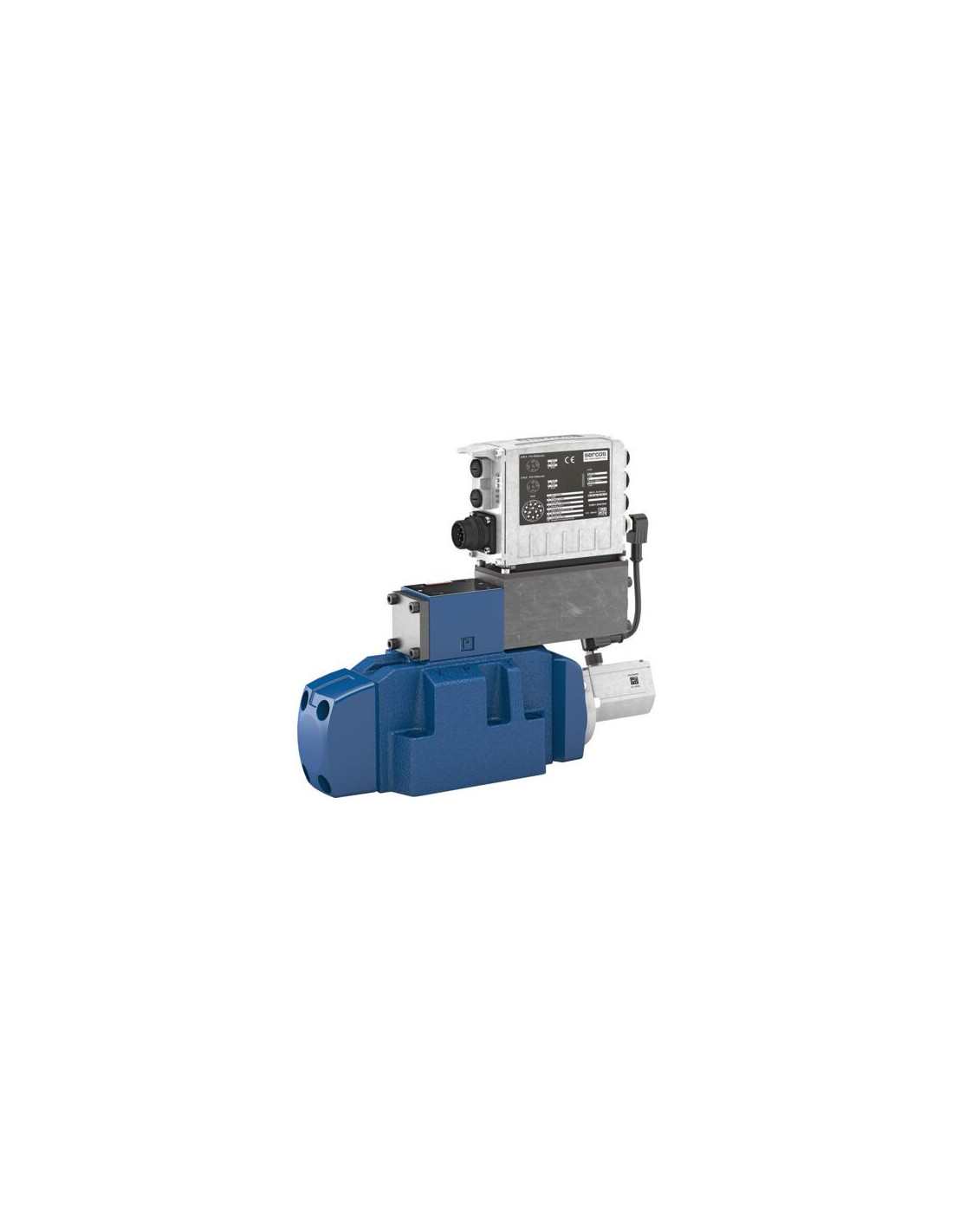

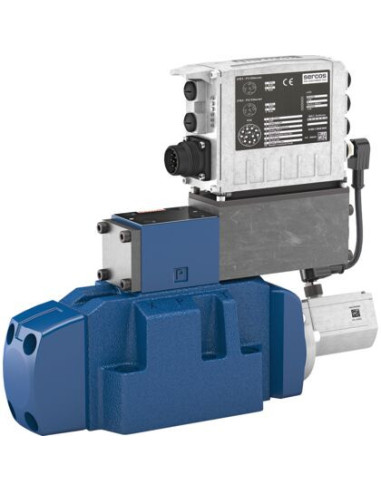

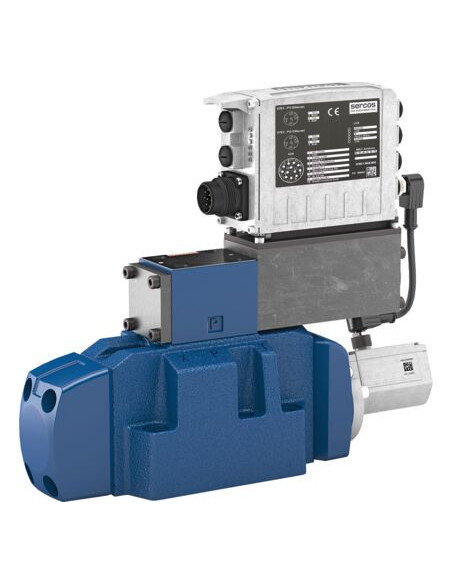

Proporcjonalny zawór kierunkowy 4WRLD27E600LJ-4X/MXY/24ND6T R901529312 – precyzyjna regulacja kierunku przepływu oleju
Proporcjonalny zawór kierunkowy 4WRLD27E600LJ-4X/MXY/24ND6T to zaawansowany technologicznie element hydrauliki przemysłowej, zaprojektowany z myślą o niezawodnym sterowaniu wysokimi przepływami w nowoczesnych systemach hydraulicznych. Charakteryzuje się dużą wytrzymałością i precyzją, zapewniając skuteczną regulację kierunku przepływu cieczy roboczej zgodnie z wymaganym symbolem hydraulicznym.
Kluczowe zalety i obszary zastosowania zaworu proporcjonalnego 4WRLD27E600LJ-4X/MXY/24ND6T
Wielkość nominalna 27 oraz maksymalna wydajność przepływu do 1850 l/min sprawiają, że zawór idealnie sprawdza się w aplikacjach wymagających dużych przepływów oraz szybkiej i precyzyjnej regulacji. Zawór dedykowany jest m.in. dla:
- Przemysłowych układów hydraulicznych, gdzie niezawodność i precyzja są kluczowe dla poprawnego działania maszyn.
- Systemów sterowania maszynami budowlanymi, górniczymi oraz prasami hydraulicznymi.
- Automatyki przemysłowej, gdzie konieczne jest precyzyjne sterowanie parametrami ruchu siłowników i napędów.
- Instalacji energetycznych, w których istotne jest niezawodne działanie przy zmiennych warunkach ciśnienia i przepływu.
Charakterystyka techniczna – bezpieczeństwo i kompatybilność
Produkt wyróżnia solidna konstrukcja oraz trójpozycyjny suwak, gwarantujący wysoką dokładność i powtarzalność sterowania. Zastosowanie uszczelnień NBR oraz zgodność z normami CE i RoHS zapewniają długotrwałą i bezpieczną eksploatację. Dodatkowym atutem jest szeroka gama kompatybilnych cieczy hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD, HFC) oraz uniwersalność podłączenia elektrycznego (wtyk przyrządowy 12-biegunowy wg EN 175201-804).
Możliwości sterowania i elastyczność integracji
Zawór umożliwia precyzyjne, liniowe sterowanie pośrednie, co pozwala na łatwą integrację zarówno w nowych, jak i zmodernizowanych liniach produkcyjnych. Nowoczesne interfejsy komunikacyjne (sygnały analogowe ±10 V, 4–20 mA oraz cyfrowe PROFINET RT) rozszerzają możliwości zastosowania, pozwalając na zdalną kontrolę i diagnostykę pracy urządzenia w systemach automatyki o wysokim stopniu złożoności.
Podsumowanie – Proporcjonalny zawór suwakowy do wymagających aplikacji
4WRLD27E600LJ-4X/MXY/24ND6T to rozwiązanie dedykowane wszędzie tam, gdzie liczy się nie tylko niezawodność, ale także wysoka precyzja sterowania przepływem i kompatybilność z zaawansowanymi systemami automatyki przemysłowej. Montaż na płycie zgodny z ISO 4401-08-08-0-05 umożliwia szybkie wdrożenie w istniejącej infrastrukturze, a zastosowanie nowoczesnych materiałów i przemyślana konstrukcja przekładają się na długą żywotność i bezproblemowe użytkowanie w najbardziej wymagających warunkach pracy.
