Wielkość nominalna 27, , Symbol E, , , , 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym, wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka.
- Zawór suwakowy
- Ze sterowaniem pośrednim
- Liniowo
- Doprowadzenie oleju sterującego zewnętrzne, kanał powrotny oleju sterującego wewnętrzny
Dane techniczne
| Schemat przyłączy | ISO 4401-08-08-0-05 |
| Rodzina produktów | 4WRLD |
| Maks. ciśnienie robocze. [bar] | 270 |
| Maks. natężenie przepływu [l/min] | 1850 |
| Symbol graficzny suwaka | Symbol E |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 600 |
| Wielkość nominalna | 27 |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 12-biegunowy (11 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 12-biegunowy (11 + PE) wg EN 175201-804 |
| Łączność | Analogowy, wartość zadana ±10 V,Analogowe, wartość zadana 4 … 20 mA,Cyfrowe, PROFINET RT |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE;RoHS – Dyrektywa 2011/65/EU |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 20.78 |

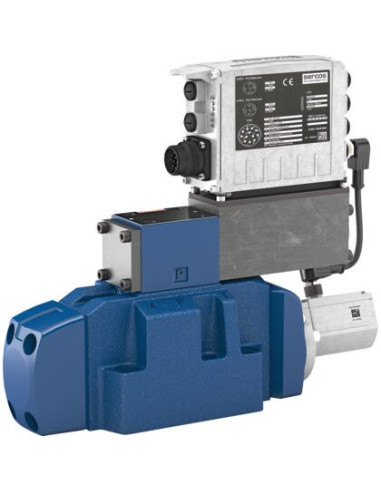

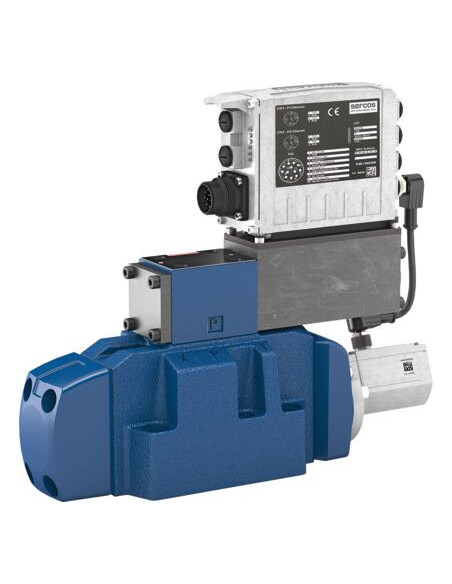

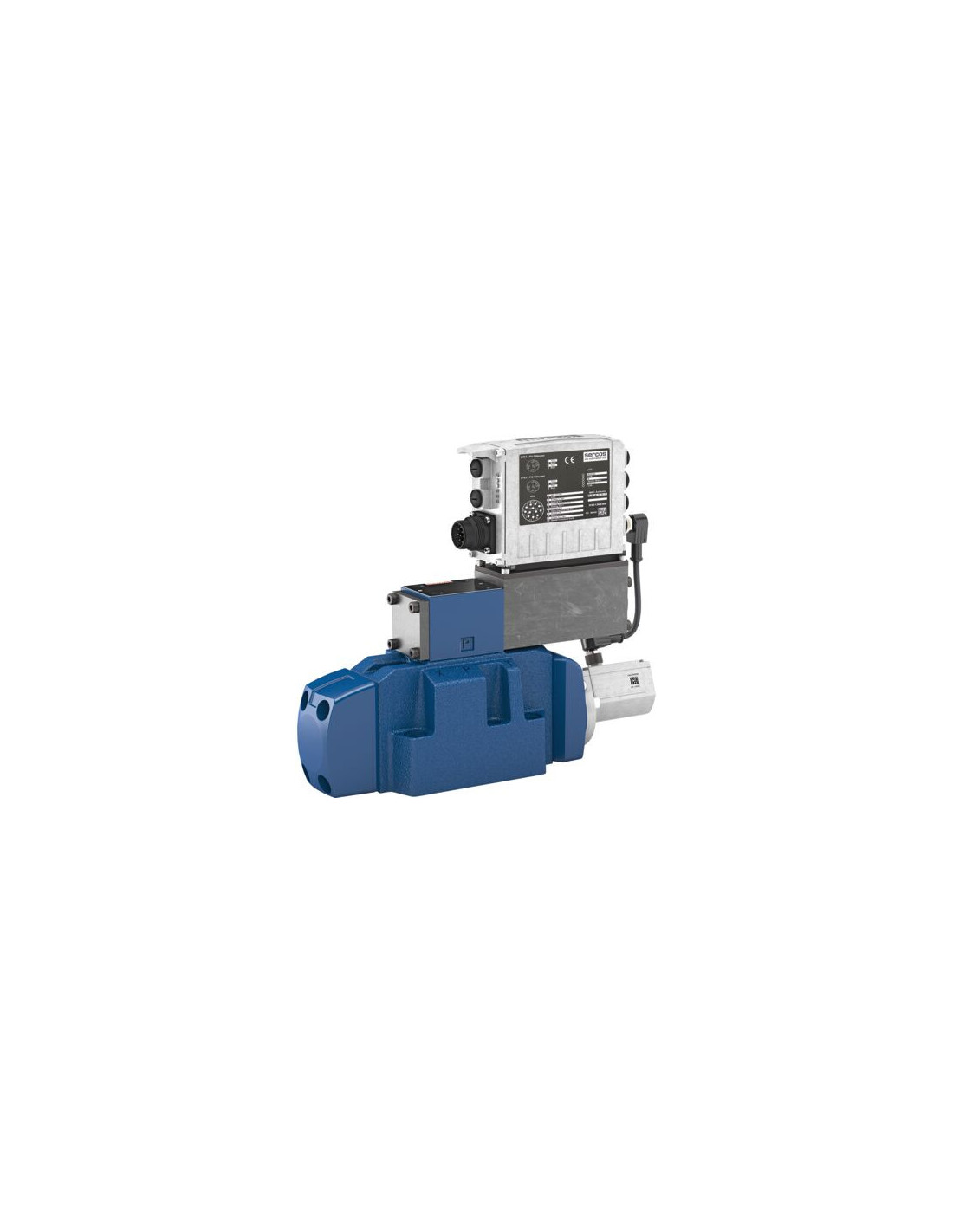

Proporcjonalny zawór kierunkowy 4WRLD27E600LJ-4X/MXT/24ND6TKod – Zaawansowana regulacja kierunku przepływu
Proporcjonalny zawór kierunkowy 4WRLD27E600LJ-4X/MXT/24ND6TKod (kod produktu: R901471403) to wysokowydajny element hydrauliczny przeznaczony do układów, które wymagają precyzyjnej i dynamicznej regulacji kierunku przepływu cieczy roboczej. Opracowany z myślą o intensywnych zastosowaniach przemysłowych, zapewnia sprawną i niezawodną pracę nawet w najbardziej wymagających systemach hydraulicznych.
Zalety proporcjonalnego zaworu kierunkowego 4WRLD27E600LJ
- Wysoka dokładność — dzięki wewnętrznemu wycofaniu pozycji suwaka, zawór umożliwia precyzyjną kontrolę pozycji oraz płynności ruchu w aplikacjach hydraulicznych.
- Trzy pozycje suwaka — pozwalają na elastyczną konfigurację oraz dopasowanie do indywidualnych potrzeb systemu.
- Możliwość zdalnego sterowania — zawór współpracuje zarówno z sygnałami analogowymi (±10 V, 4–20 mA), jak i cyfrowymi (PROFINET RT), co zwiększa kompatybilność z nowoczesnymi systemami automatyki.
- Odporność na wysokie ciśnienia — maksymalne ciśnienie robocze sięga aż 270 bar, dzięki czemu zawór znajduje zastosowanie w wymagających środowiskach przemysłowych.
- Wszechstronność montażu — dedykowany do montażu na płycie zgodnie ze standardem ISO 4401-08-08-0-05.
Typowe zastosowania zaworu proporcjonalnego
Zawory proporcjonalne z serii 4WRLD są szeroko wykorzystywane do regulacji kierunku przepływu oleju hydraulicznego w takich aplikacjach jak:
- Wtryskarki i prasy hydrauliczne
- Układy napędów maszyn przemysłowych
- Maszyny mobilne i budowlane
- Automatyka przemysłowa
- Systemy sterowania w sektorze energetycznym
Dzięki uniwersalności oraz wysokim parametrom technicznym, proporcjonalny zawór kierunkowy 4WRLD27E600LJ sprawdza się również w systemach wymagających szybkiej reakcji i precyzyjnego sterowania przepływem przy dużych natężeniach oraz wysokich obciążeniach.
Możliwości integracji i współpracy z mediami hydraulicznymi
Urządzenie współpracuje z wieloma rodzajami cieczy hydraulicznych, takimi jak HL, HLP, HLPD, HVLP, HVLPD i HFC. Dołączone uszczelnienia NBR zapewniają długotrwałą szczelność i niezawodność eksploatacji także w trudnych warunkach pracy.
Nowoczesna konstrukcja oraz solidna obudowa o masie 20,78 kg gwarantują wytrzymałość mechaniczną nawet podczas pracy w intensywnie eksploatowanych aplikacjach przemysłowych.
Podsumowanie – kluczowe cechy zaworu 4WRLD27E600LJ-4X/MXT/24ND6TKod
- Przemysłowy zawór proporcjonalny do precyzyjnej regulacji kierunku przepływu
- Trwała konstrukcja – niezawodność w długoterminowym użytkowaniu
- Wiele możliwości sterowania analogowego i cyfrowego
- Zgodność z normami CE i RoHS
Proporcjonalny zawór kierunkowy 4WRLD27E600LJ-4X/MXT/24ND6TKod R901471403 to niezastąpione rozwiązanie dla nowoczesnych systemów hydraulicznych, zapewniające efektywną kontrolę przepływu oraz bezpieczeństwo pracy w zaawansowanych aplikacjach przemysłowych.
