Wielkość nominalna 10, Symbol V1, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym. Wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zawór suwakowy
- Bezpośredniego działania
- Bezpieczne wyłączenie dzięki dodatkowemu adapterowi ISA
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-94 |
| Rodzina produktów | 4WRPE10 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Symbol graficzny suwaka | Symbol V1 |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 80 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowe, wartość zadana 4 … 20 mA |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE; dyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 7.82 |

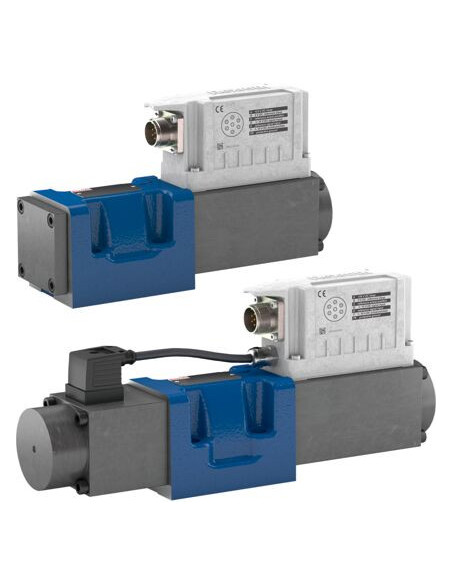

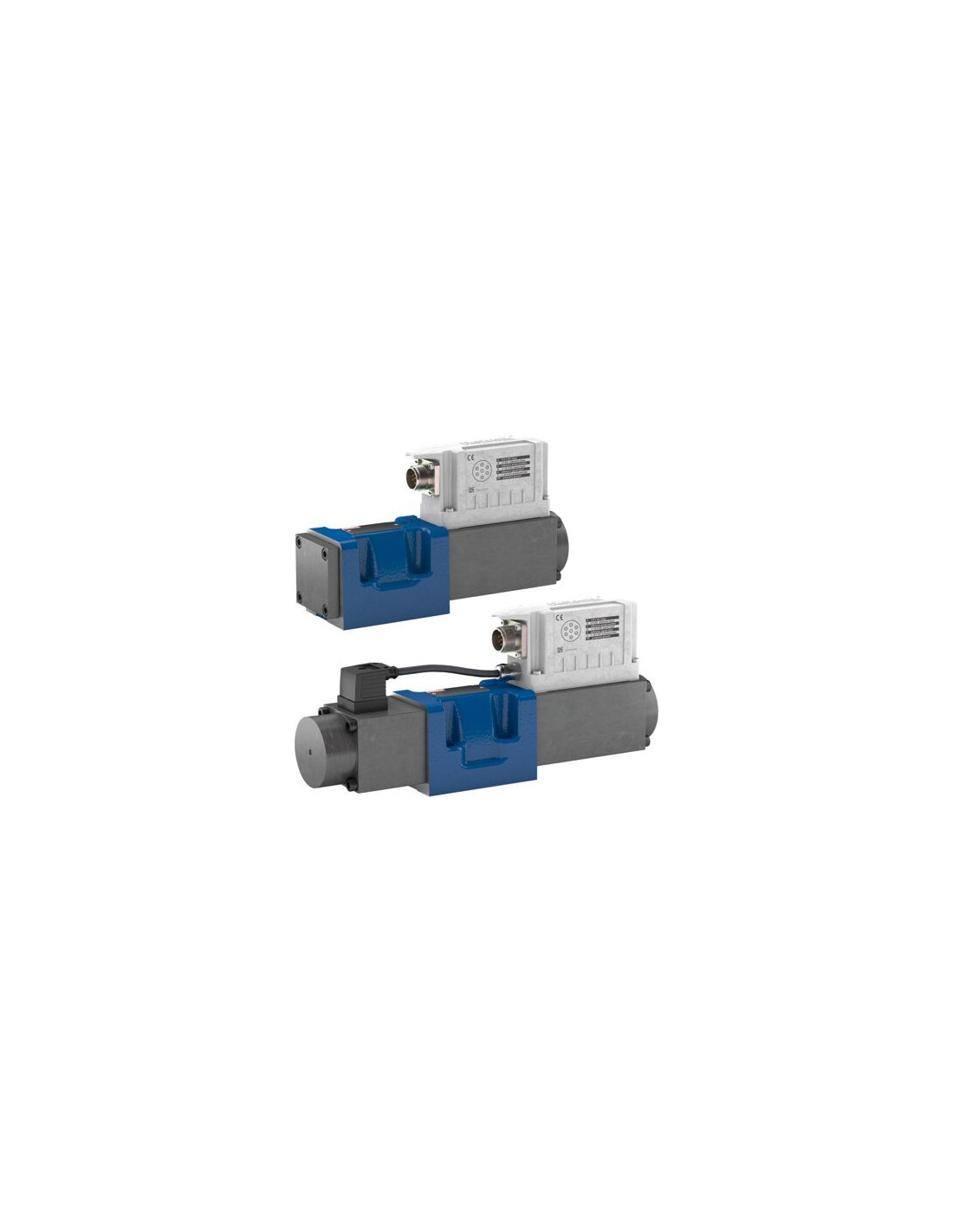

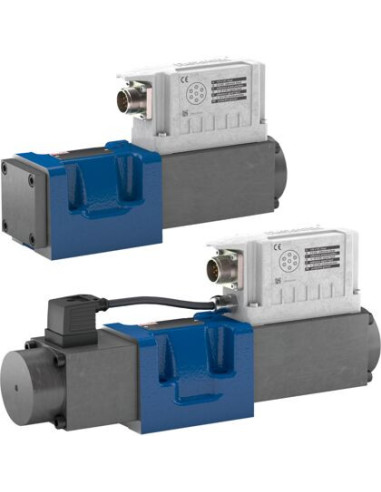

Proporcjonalny zawór kierunkowy 4WRPE10V1-80S-3X/M/24F1 – precyzyjna kontrola przepływu hydraulicznego
Proporcjonalny zawór kierunkowy 4WRPE10V1-80S-3X/M/24F1 to zaawansowane urządzenie hydrauliczne, które umożliwia precyzyjną regulację kierunku oraz natężenia przepływu oleju hydraulicznego w obwodach technologicznych. To rozwiązanie dedykowane jest zarówno zastosowaniom przemysłowym, jak i sektorowi automatyki, gdzie wymagana jest wysoka powtarzalność działania oraz niezawodność systemów.
Konstrukcja i sposób działania zaworu hydraulicznego 4WRPE10V1-80S-3X/M/24F1
Urządzenie zostało wyposażone w elektryczny napęd bezpośredniego działania ze zintegrowanym układem elektronicznym, co zapewnia wysoką precyzję sterowania oraz szybką reakcję na sygnał sterujący. Trzy pozycje suwaka pozwalają na płynne i stabilne przełączanie konfiguracji przepływu zgodnie z określonym symbolem hydraulicznym V1. Kluczową cechą konstrukcji jest wewnętrzne wycofanie pozycji suwaka, które przekłada się na zwiększoną dokładność pracy w dynamicznych układach hydraulicznych.
Najważniejsze zalety proporcjonalnego zaworu kierunkowego
- Wysoka sprawność i niezawodność dzięki solidnej konstrukcji oraz użyciu materiałów odpornych na zużycie mechaniczne i czynniki chemiczne.
- Maksymalne ciśnienie robocze sięgające 350 bar umożliwia stosowanie w aplikacjach wymagających utrzymania wysokiej mocy przepływu.
- Bezpieczne wyłączenie gwarantowane dzięki dodatkowemu adapterowi ISA.
- Kompatybilność elektromagnetyczna potwierdzona zgodnością z certyfikatem CE oraz dyrektywą RoHS.
- Łatwy montaż na płycie zgodnie ze standardem ISO 4401-05-04-0-94.
- Elastyczność zastosowań dzięki możliwości pracy z różnorodnymi cieczami hydraulicznymi (HL, HLP, HLPD, HVLP, HVLPD, HFC).
- Wysoka stabilność pracy nawet przy nominalnym przepływie 80 l/min.
Typowe zastosowania i wykorzystanie zaworu proporcjonalnego 4WRPE10
Zawór 4WRPE10V1-80S-3X/M/24F1 jest przeznaczony do pracy w układach hydrauliki siłowej wykorzystywanych w:
- maszynach przemysłowych (prasy, wtryskarki, automaty montażowe),
- liniach produkcyjnych wymagających sterowania ruchem siłowników hydraulicznych,
- systemach testowych i stanowiskach badawczych,
- aplikacjach zautomatyzowanego transportu oraz podnośnikach,
- zaawansowanych układach energetyki i infrastruktury przemysłowej.
Precyzyjna regulacja przepływu i kierunku, szybki czas reakcji oraz wszechstronność montażu czynią ten zawór idealnym wyborem do nowoczesnych instalacji hydraulicznych o wysokich wymaganiach niezawodnościowych.
