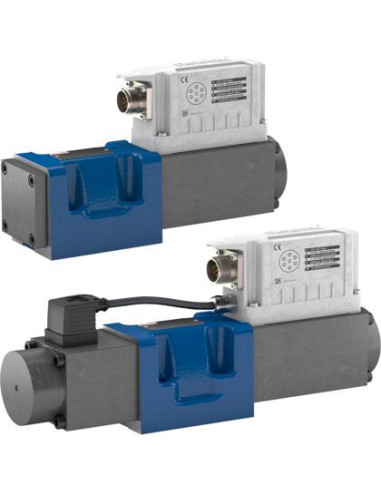

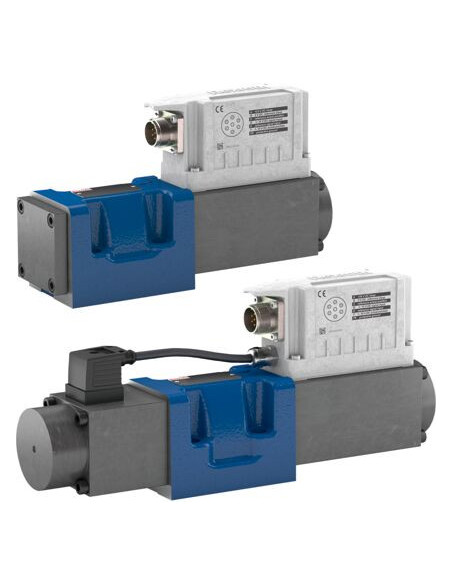

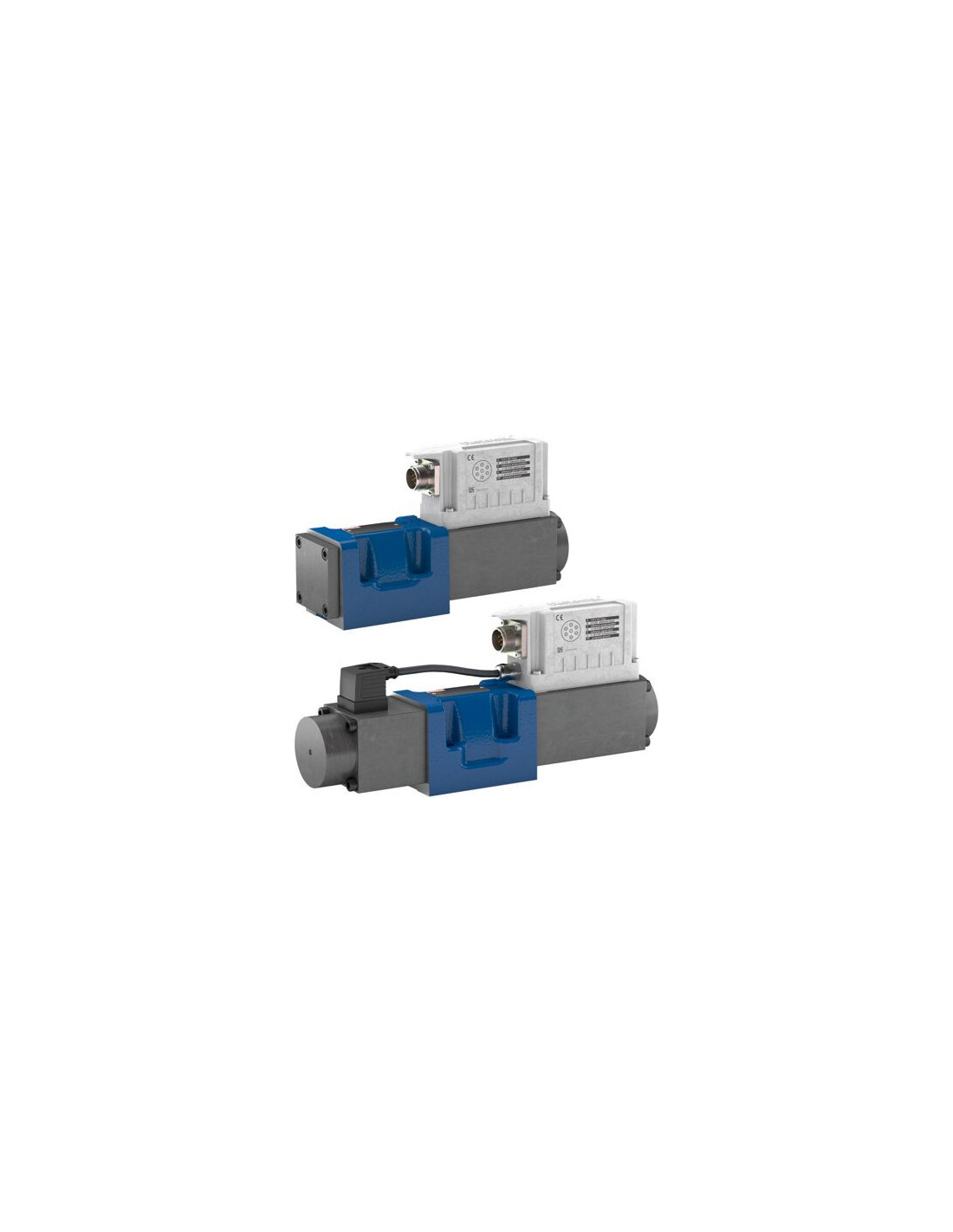

PROPORCJONALNY ZAWÓR KIERUNKOWY 4WRPE10V50S-3X/M/24F1

Wielkość nominalna 10, Symbol V, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC

Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym. Wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka

• Zawór suwakowy
• Bezpośredniego działania

Dane techniczne

Proporcjonalny zawór kierunkowy 4WRPE10V50S-3X/M/24F1 – precyzyjna regulacja przepływu hydraulicznego

Proporcjonalny zawór kierunkowy 4WRPE10V50S-3X/M/24F1 (kod produktu: R901436338) to zaawansowane rozwiązanie przeznaczone do sterowania kierunkiem przepływu cieczy hydraulicznych w instalacjach przemysłowych o wysokim zapotrzebowaniu na moc. Dzięki bezpośredniemu działaniu oraz zintegrowanemu układowi elektronicznemu, zawór umożliwia dokładną i płynną regulację przepływu zgodnie z wymaganiami systemu.

Zalety zaworu kierunkowego proporcjonalnego 4WRPE10

• Wysoka precyzja działania – zawór wyposażony w system wewnętrznego wycofywania pozycji suwaka zapewnia stabilne i precyzyjne pozycjonowanie nawet przy zmiennych obciążeniach.
• Możliwość pracy w wymagających warunkach – maksymalne ciśnienie robocze do 350 bar oraz natężenie przepływu sięgające 280 l/min umożliwiają obsługę złożonych procesów przemysłowych.
• Elastyczność zastosowań – kompatybilność z szeroką gamą cieczy hydraulicznych oraz różnorodność montażu na płycie sprawiają, że zawór doskonale sprawdzi się w różnych typach systemów.
• Zintegrowana elektronika – szybka sygnalizacja oraz analogowy sygnał sterujący 4...20 mA pozwalają na łatwą integrację z automatyką przemysłową.
• Bezpieczeństwo i normy – spełnia wymagania CE w zakresie kompatybilności elektromagnetycznej (2014/30/UE) oraz dyrektywy RoHS (2011/65/UE).

Typowe zastosowania proporcjonalnego zaworu hydraulicznego

Proporcjonalny zawór kierunkowy 4WRPE10V50S-3X/M/24F1 znajduje zastosowanie wszędzie tam, gdzie wymagana jest precyzyjna i dynamiczna regulacja przepływu oleju hydraulicznego. Do typowych obszarów należą:

• Systemy automatyzacji maszyn przemysłowych i stanowisk produkcyjnych
• Układy hydrauliczne wtryskarek, pras hydraulicznych, zaciskarek i dźwigów
• Technologia napędowa oraz precyzyjna kontrola aktuatorów liniowych i obrotowych
• Instalacje wymagające szybkiej reakcji na zmieniające się sygnały sterujące

Cechy konstrukcyjne i użytkowe zaworu 4WRPE10V50S-3X/M/24F1

Konstrukcja zaworu oparta jest na gwintowanym zaworze suwakowym o trzech pozycjach i czterech przyłączach, co zapewnia szerokie możliwości sterowania kierunkiem przepływu w obrębie obwodu hydraulicznego. Zawór montowany jest na płycie zgodnie z normą ISO 4401-05-04-0-94, dzięki czemu integracja z istniejącą instalacją przebiega szybko i bezproblemowo.

Użycie uszczelnień NBR oraz wysoka jakość wykonania gwarantują niezawodność i szczelność nawet w trudnych warunkach środowiskowych. Zawór przystosowany jest do pracy z typowymi mediami, takimi jak HL, HLP, HLPD, HVLP, HVLPD czy HFC.

Integracja z automatyką – szybkie podłączenie i kontrola

Przemysłowe złącze przyrządowe 7-biegunowe (6 + PE, zgodnie z EN 175201-804) umożliwia łatwe podłączenie zaworu do systemu sterowania. Zintegrowany układ elektroniczny optymalizuje pracę urządzenia i ułatwia szybkie wdrożenie do każdej instalacji sterującej obsługującej sygnał analogowy.

Masa 7,96 kg oraz kompaktowe rozmiary ułatwiają montaż, a jednocześnie zapewniają stabilność mechaniczną i odporność na drgania.
