Wielkość nominalna 10, Symbol V, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym. Wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Szybka reakcja i precyzyjna histereza
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-94 |
| Rodzina produktów | 4WRPE10 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 280 |
| Symbol graficzny suwaka | Symbol V |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 50 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Wejście wartości zadanej ± 10 V |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE; dyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 7.8 |

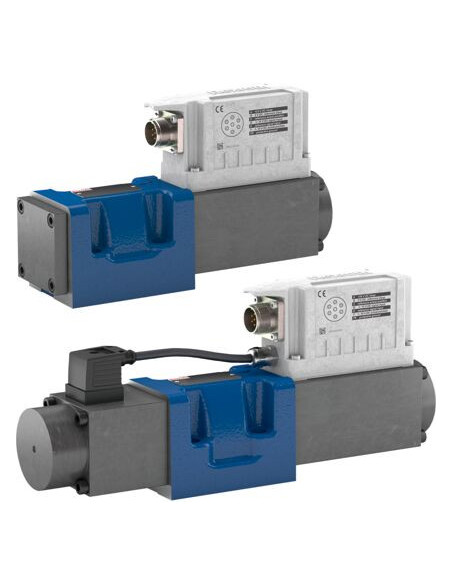

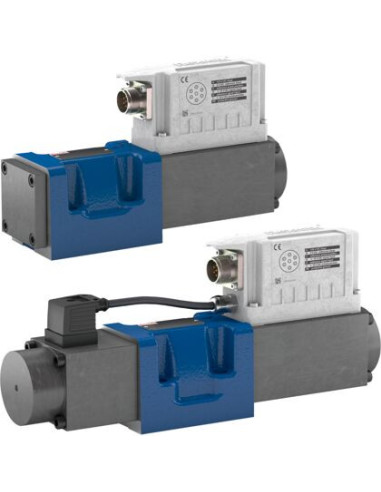

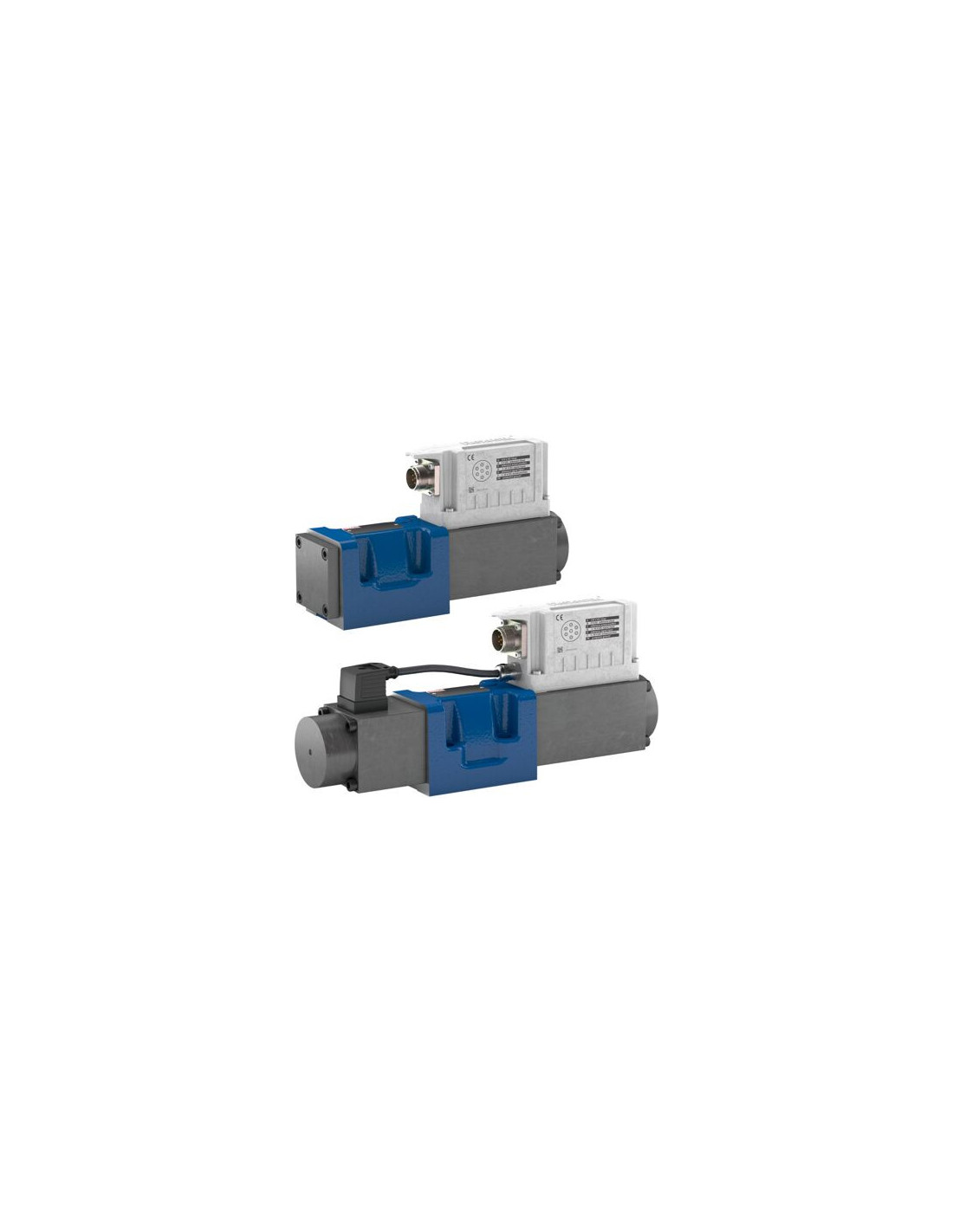

Proporcjonalny zawór kierunkowy 4WRPE10V50S-3X/M/24A1 – Zaawansowane rozwiązanie do układów hydraulicznych
Proporcjonalny zawór kierunkowy o kodzie R901401546 to wysokiej jakości komponent przeznaczony do sterowania kierunkiem przepływu mediów hydraulicznych w instalacjach przemysłowych. Model 4WRPE10V50S-3X/M/24A1 został wyposażony w zintegrowany układ elektroniczny, co znacząco podnosi precyzję oraz szybkość reakcji w różnorodnych zastosowaniach automatyki przemysłowej.
Budowa i zalety zaworu kierunkowego 4WRPE10
Solidna konstrukcja zaworu opiera się na technologii suwakowej, która umożliwia dokładne sterowanie przepływem cieczy hydraulicznej. Urządzenie charakteryzuje się bezpośrednim działaniem, wysoką dokładnością pozycjonowania dzięki specjalnemu wycofaniu pozycji suwaka oraz niską histerezą. Zintegrowana elektronika zapewnia łatwą integrację z systemami sterującymi oraz stabilność pracy nawet w trudnych warunkach przemysłowych.
- Szybka reakcja na sygnały sterujące
- Precyzyjna regulacja kierunku przepływu oleju
- Minimalizacja strat energii dzięki efektywnemu sterowaniu przepływem
- Wysoka odporność na zakłócenia elektromagnetyczne (zgodność z dyrektywami CE i RoHS)
- Uniwersalne zastosowanie dzięki szerokiej kompatybilności z różnymi mediami hydraulicznymi
Typowe zastosowania i możliwości wykorzystania
Zawór proporcjonalny 4WRPE10V50S-3X/M/24A1 znajduje zastosowanie wszędzie tam, gdzie wymagana jest precyzyjna regulacja kierunku i wartości przepływu w instalacjach hydraulicznych o wysokiej wydajności. Doskonale sprawdza się w:
- Układach sterowania maszyn przemysłowych i produkcyjnych
- Napędach hydraulicznych obrabiarek
- Systemach automatyki w przemyśle ciężkim, spożywczym i energetycznym
- Aplikacjach wymagających automatycznej regulacji ciśnienia oraz długotrwałej niezawodności
Korzyści z zastosowania zaworu proporcjonalnego z elektroniką zintegrowaną
Wbudowany, nowoczesny układ elektroniczny umożliwia integrację z szerokim spektrum systemów sterowania PLC. Dzięki temu uzyskuje się dokładne i powtarzalne sterowanie przepływem nawet przy dużych obciążeniach i skomplikowanych cyklach pracy.
Zawór może być podłączany za pomocą wtyku przyrządowego 7-biegunowego zgodnego z EN 175201-804, co ułatwia montaż i serwisowanie w rozbudowanych instalacjach przemysłowych.
Wysoka wydajność i zakres parametrów technicznych
Rozwiązanie to przeznaczone jest do pracy z ciśnieniami roboczymi do 350 bar oraz możliwym natężeniem przepływu sięgającym 280 l/min, co pozwala na wykorzystanie w dużych i wymagających systemach napędowych. Odpowiedni dobór materiałów oraz wskazanych klas mediów hydraulicznych gwarantuje długowieczność i bezawaryjną eksploatację.
