Wielkość nominalna 10, Symbol V, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym. Wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Progresywna właściwość przepływu
- Progresywna właściwość przepływu z liniowym zakresem precyzyjnego nastawiania
- Zintegrowana elektronika
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-94 |
| Rodzina produktów | 4WRPE10 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 390 |
| Symbol graficzny suwaka | Symbol V |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 80 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Wejście wartości zadanej ± 10 V |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE; dyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 7.8 |

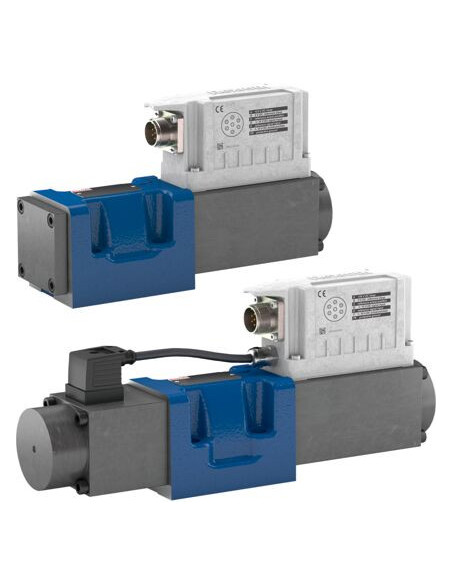

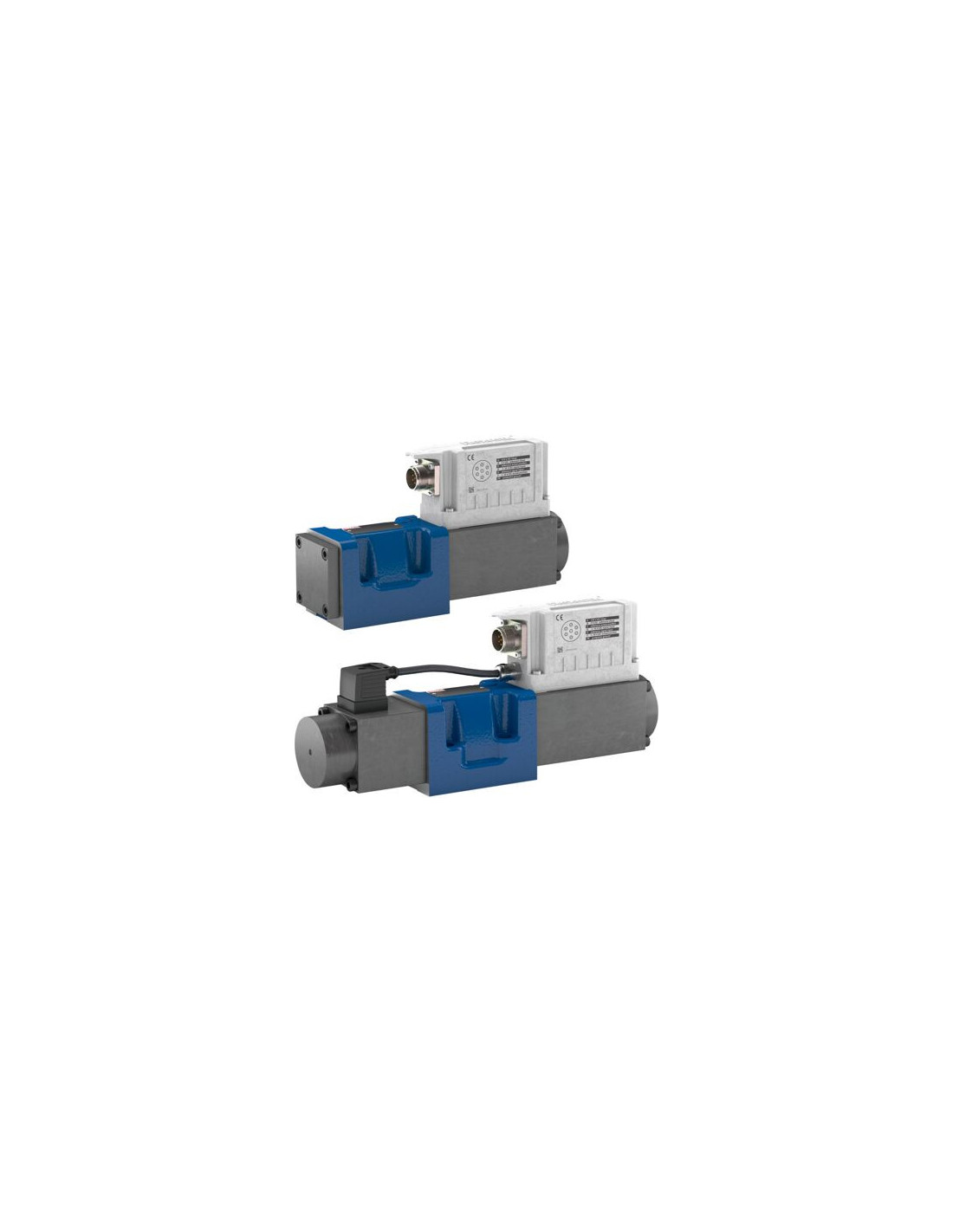

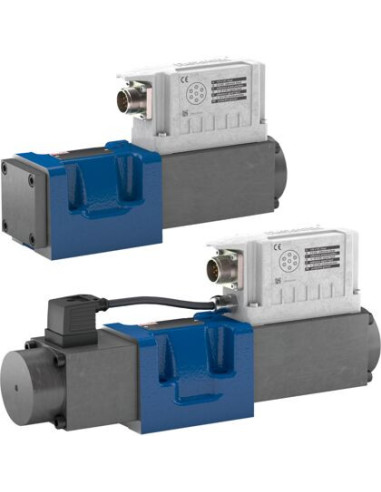

Proporcjonalny zawór kierunkowy 4WRPE10V80S-3X/M/24A1 – charakterystyka i możliwości
Proporcjonalny zawór kierunkowy 4WRPE10V80S-3X/M/24A1 to nowoczesny element hydrauliczny przeznaczony do precyzyjnego sterowania przepływem cieczy roboczej w układach hydraulicznych o dużej mocy. Zawór został zaprojektowany z myślą o zapewnieniu maksymalnej niezawodności, dokładności regulacji oraz bezpiecznej pracy nawet przy wysokim ciśnieniu znamionowym.
Zalety i cechy zaworu 4WRPE10V80S-3X/M/24A1
- Wysoka dokładność sterowania: Bezpośrednie działanie suwaka gwarantuje precyzyjne dostosowanie kierunku przepływu oleju w układach hydraulicznych.
- Progresywna charakterystyka przepływu: Umożliwia płynną regulację natężenia przepływu, co sprawdza się zarówno w aplikacjach wymagających delikatnych, jak i dynamicznych zmian.
- Zintegrowana elektronika: Wbudowany układ elektroniczny eliminuje konieczność stosowania dodatkowych modułów zewnętrznych, co znacząco zwiększa funkcjonalność zaworu oraz ułatwia jego integrację z układem automatyki.
- Solidna konstrukcja: Wykonanie w standardzie ISO zapewnia kompatybilność montażową oraz odporność na działanie czynników zewnętrznych.
- Kompatybilność i uniwersalność: Zawór działa z różnymi rodzajami cieczy hydraulicznych, w tym HL, HLP, HLPD, HVLP, HVLPD oraz HFC, co daje szerokie możliwości doboru do konkretnych aplikacji.
Zastosowania zaworu proporcjonalnego 4WRPE10V80S-3X/M/24A1
Zawory proporcjonalne kierunkowe z tej serii szeroko znajdują zastosowanie w nowoczesnych układach hydraulicznych wykorzystujących sterowanie elektroniczne. Sprawdzają się w takich branżach jak:
- Przemysł maszynowy – w układach hydrauliki siłowej maszyn produkcyjnych i specjalistycznych.
- Automatyka przemysłowa – w liniach technologicznych wymagających precyzyjnego zarządzania przepływem i kierunkiem ruchu siłowników hydraulicznych.
- Energetyka i górnictwo – w urządzeniach ciężkich poddawanych wysokim obciążeniom i wymagających niezawodności.
- Transport i logistyka wewnętrzna – w systemach sterowania wind, suwnic i transporterów hydraulicznych.
Najważniejsze parametry techniczne zaworu hydraulicznego 4WRPE10V80S-3X/M/24A1
Ten model zaworu charakteryzuje się mocną konstrukcją oraz rozbudowanymi możliwościami podłączeń. Posiada złącze przyrządowe 7-biegunowe (EN 175201-804), napięcie zasilania 24 VDC oraz wejście wartości zadanej ±10 V, dzięki czemu łatwo można go zintegrować z systemem sterowania maszyn.
Proporcjonalny zawór kierunkowy 4WRPE10V80S-3X/M/24A1 to wybór dedykowany wymagającym układom, w których liczy się dokładność sterowania, wysoka trwałość oraz wielozadaniowość. Dzięki tym cechom doskonale sprawdza się w licznych aplikacjach przemysłowych, gwarantując bezpieczeństwo i precyzję pracy.
