Wielkość nominalna 6, Symbol W, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodne sterowanie kierunkiem przepływu oleju zgodnie z symbolem hydraulicznym.
- Zawór suwakowy
- Bezpośredniego działania
- Z cyfrową elektroniką On-Board
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | 4WRA.6 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 42 |
| Symbol graficzny suwaka | Symbol W |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 15 |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowe, wartość zadana 4 … 20 mA |
| Opis zgodności | CE - Elektromagnetische Kompatibilität 2014/30/EURoHS - Richtlinie 2015/65/EUREACH - Verordnung (EG) Nr. 1907/2006 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HDFR |
| Uszczelnienia | FKM |
| Masa [kg] | 2.53 |

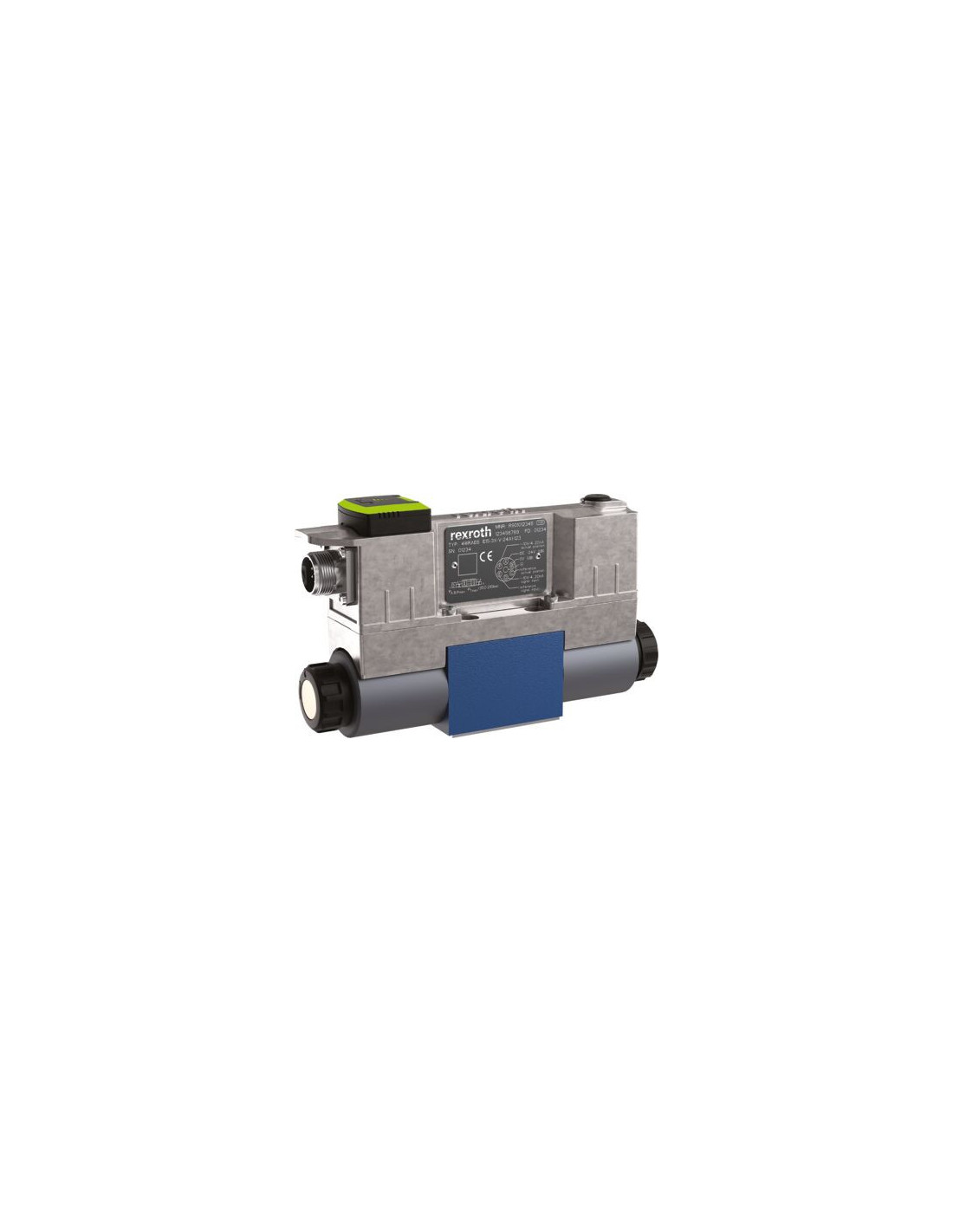

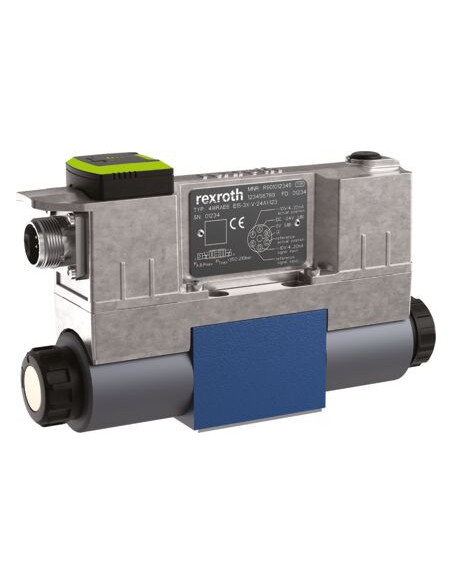

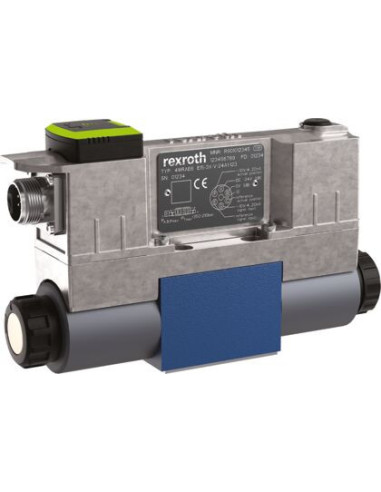

Proporcjonalny zawór kierunkowy Rexroth 4WRAE6W15-3X/V/24F1 – hydraulika precyzyjna i niezawodność
Proporcjonalny zawór kierunkowy 4WRAE6W15-3X/V/24F1 marki Rexroth to zaawansowany technologicznie element układów hydraulicznych, znajdujący zastosowanie wszędzie tam, gdzie wymagana jest precyzyjna regulacja przepływu oleju pod wysokim ciśnieniem. Dzięki zastosowaniu cyfrowej elektroniki typu On-Board zawór gwarantuje wysoką powtarzalność działania i szybką reakcję na sygnały sterujące.
Zastosowanie zaworu proporcjonalnego Rexroth 4WRAE6W15-3X/V/24F1
Zawory proporcjonalne Rexroth stanowią kluczowe rozwiązanie w procesach automatyzacji maszyn przemysłowych, maszyn budowlanych oraz urządzeń specjalnych, gdzie liczy się niezawodność i precyzja sterowania ruchem. Typowe zastosowania obejmują:
- Hydrauliczne układy napędowe w maszynach produkcyjnych
- Systemy sterowania ruchem siłowników w prasach i liniach montażowych
- Maszyny budowlane oraz sprzęt mobilny wymagający regulacji siły i prędkości ruchu
- Automatyka przemysłowa – robotyka i systemy transportu
- Aplikacje testowe i laboratoryjne, gdzie wymagana jest powtarzalność i stabilność parametrów hydraulicznych
Główne zalety proporcjonalnego zaworu Rexroth 4WRAE6W15-3X/V/24F1
Wyróżnikiem modelu jest bezpośrednie działanie oraz elektronika zintegrowana z zaworem, eliminująca potrzebę stosowania dodatkowych przetworników sygnału. Sterowanie odbywa się płynnie, z możliwością zadawania wartości przy pomocy sygnału analogowego 4-20 mA, co gwarantuje precyzję pracy i łatwość integracji z systemami sterowania.
- Wysokie ciśnienie robocze do 350 bar – maksymalna wydajność oraz bezpieczeństwo w wymagających aplikacjach.
- Przepływ nominalny do 15 l/min – uniwersalność zastosowań w średnich i dużych systemach hydraulicznych.
- Symbol graficzny W – szeroko stosowany układ przełączania kierunku przepływu.
- Łatwość montażu dzięki zgodności z normą ISO 4401-03-02-0-05 (montaż na płycie).
- Solidna obudowa oraz wytrzymałość uszczelnień FKM – długi okres eksploatacji i odporność na różnorodne media hydrauliczne.
Możliwości integracji z układami automatyki i bezpieczeństwo
Proporcjonalny zawór 4WRAE6W15-3X/V/24F1 przystosowany jest do komunikacji analogowej oraz współpracy z nowoczesnymi sterownikami PLC. Wtyk 7-biegunowy zgodny z normą EN 175201-804 zapewnia bezpieczne i szybkie podłączenie do systemu. Element spełnia wymagania dyrektyw CE, RoHS oraz REACH, a jego konstrukcja wspiera stosowanie różnych typów cieczy hydraulicznych (mineralnych, syntetycznych, ekologicznych).
Proporcjonalny zawór kierunkowy Rexroth to rozwiązanie dedykowane wymagającym aplikacjom przemysłowym, w których kontrola przepływu, bezpieczeństwo i powtarzalność są priorytetem.
