Wielkość nominalna 6, Symbol W, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodne sterowanie kierunkiem przepływu oleju zgodnie z symbolem hydraulicznym.
- Zawór suwakowy
- Bezpośredniego działania
- Z zakrytym zespołem ręcznego przesterowania
- Z cyfrową elektroniką On-Board
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | 4WRA.6 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 42 |
| Symbol graficzny suwaka | Symbol W |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 15 |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowy, wartość zadana ±10 V |
| Opis zgodności | CE - Elektromagnetische Kompatibilität 2014/30/EURoHS - Richtlinie 2015/65/EUREACH - Verordnung (EG) Nr. 1907/2006 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 2.5 |

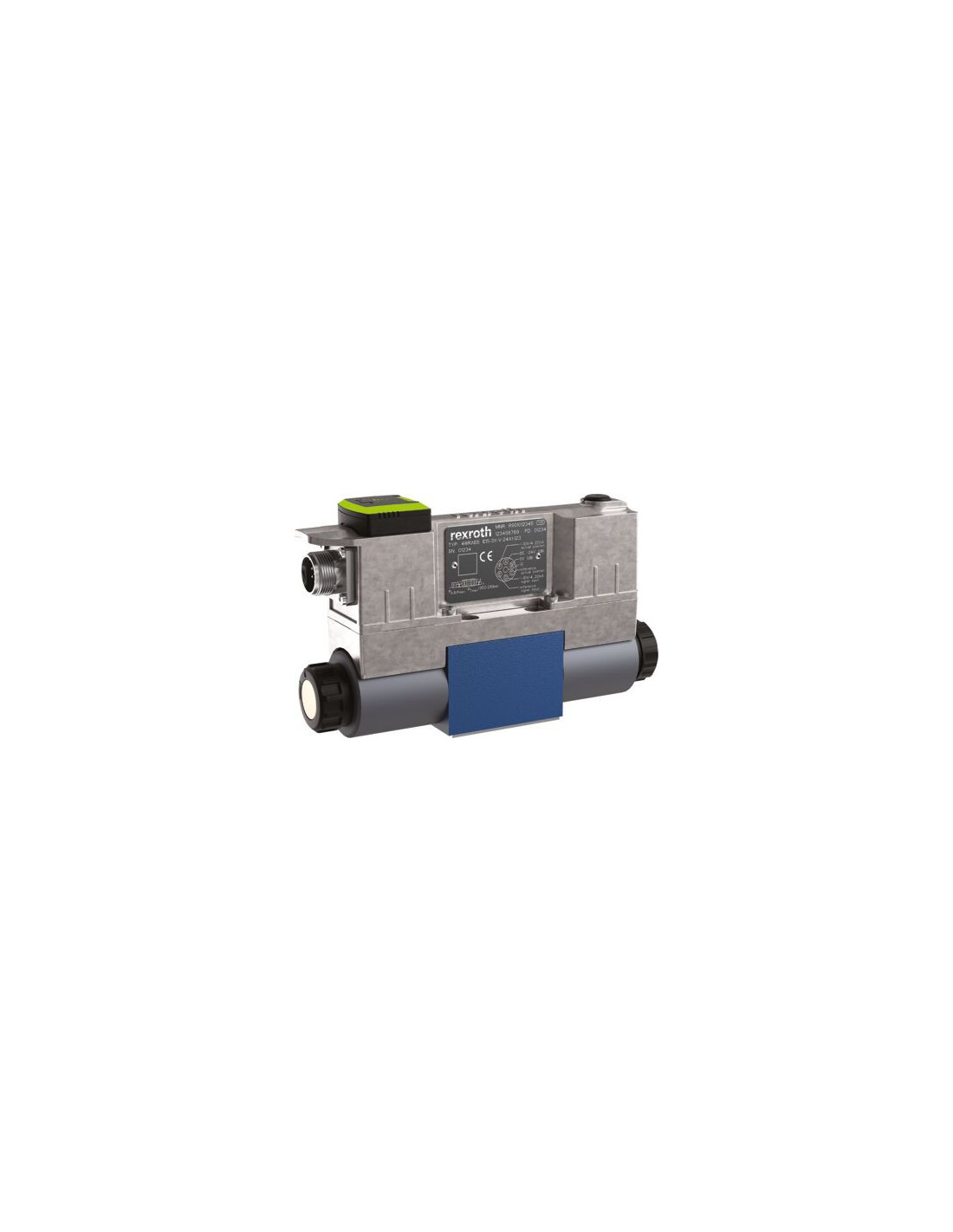

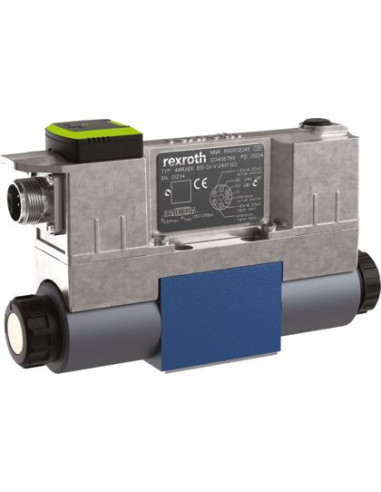

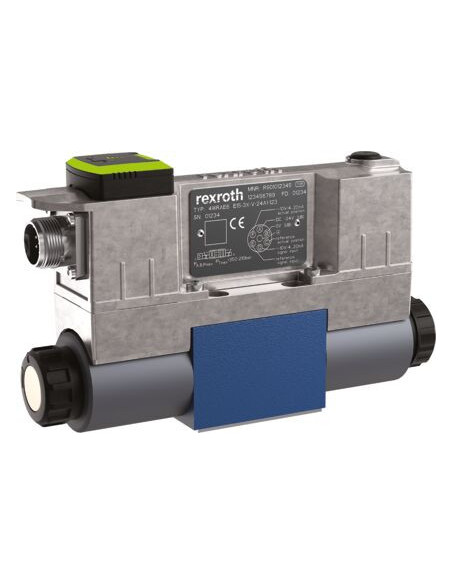

Proporcjonalny zawór kierunkowy 4WRAE6W15-3X/MN9/24A1 – kluczowe rozwiązanie dla hydrauliki przemysłowej
Proporcjonalny zawór kierunkowy 4WRAE6W15-3X/MN9/24A1 o kodzie R890000296 to nowoczesne urządzenie hydrauliczne zaprojektowane z myślą o wymagających układach sterowania przepływem oleju w instalacjach przemysłowych. Dzięki zastosowaniu dźwigni bezpośredniego działania, zawór umożliwia niezwykle precyzyjne i niezawodne kierowanie strumieniem cieczy hydraulicznej w systemach o wysokim zakresie mocy.
Możliwości wykorzystania zaworu kierunkowego w automatyce przemysłowej
Urządzenie idealnie sprawdza się w złożonych systemach hydraulicznych, wykorzystywanych w:
- maszynach przemysłowych, takich jak prasy hydrauliczne, linie do obróbki metali oraz urządzenia do formowania plastiku
- systemach hydrauliki siłowej stosowanych w automatyzacji procesów produkcyjnych
- instalacjach automatyki przemysłowej, wymagających zaawansowanego sterowania ruchem siłowników i silników hydraulicznych
- urządzeniach mobilnych i transportowych, korzystających z wydajnych układów hydraulicznych
Najważniejsze zalety zaworu proporcjonalnego Rexroth 4WRAE6W15-3X/MN9/24A1
Wśród kluczowych zalet należy wymienić:
- Wysoka precyzja sterowania dzięki zintegrowanej elektronice cyfrowej On-Board oraz możliwości zadawania wartości analogowej ±10 V
- Trwała i solidna konstrukcja – zawór suwakowy z zakrytym zespołem ręcznego przesterowania, gwarantujący długoterminową niezawodność pracy
- Kompatybilność z różnymi cieczami hydraulicznymi (HL, HLP, HLPD, HVLP, HVLPD, HFC)
- Prosty montaż na płycie i szybka integracja z istniejącymi układami automatyki
- Bezproblemowa eksploatacja – komponenty spełniają wymagania norm CE oraz dyrektyw RoHS i REACH
- Uniwersalne zastosowanie w układach wymagających szybkiego i płynnego przełączania przy ciśnieniu do 350 bar
Zastosowania proporcjonalnego zaworu kierunkowego
Zawór kierunkowy 4WRAE6W15-3X/MN9/24A1 znajduje zastosowanie wszędzie tam, gdzie wymagana jest precyzja, szybkość oraz powtarzalność sterowania przepływem w hydraulice. Sprawdza się zarówno w zaawansowanych parkach maszynowych, jak i w mniejszych stanowiskach testowych oraz automatycznych liniach montażowych.
Solidna konstrukcja i łatwa integracja
Urządzenie zostało wyposażone w wtyk przyrządowy 7-biegunowy zgodny z EN 175201-804, co ułatwia integrację z szerokim wachlarzem systemów automatyki. Uszczelnienia wykonane z NBR zapewniają odporność na różne rodzaje cieczy hydraulicznych, zwiększając żywotność i niezawodność działania całego układu.
