Wielkość nominalna 6, P → T, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodne ograniczenie ciśnienia na podstawie sygnału wartości zadanej.
- Zawór gniazdowy
- Ze sterowaniem pośrednim
- Poziom ciśnienia 25 barów
- Elektronika analogowa
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-05 |
| Rodzina produktów | (Z)DBE(E)6 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 30 |
| Symbol graficzny suwaka | P → T |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowa, wartość zadana 0 … 10 V |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE |
| Ciecz hydrauliczna | HL,HLP |
| Uszczelnienia | NBR |
| Masa [kg] | 2.22 |

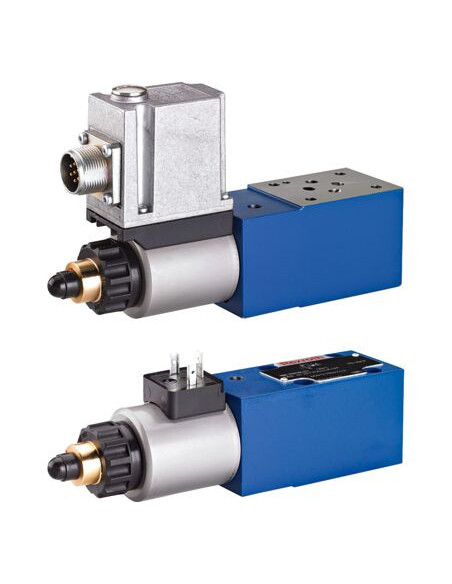

Proporcjonalny ciśnieniowy zawór hydrauliczny DBEE6-2X/25G24K31A1M — zastosowanie w układach wysokociśnieniowych
Proporcjonalny zawór ciśnieniowy DBEE6-2X/25G24K31A1M (kod produktu: R901255355) jest przeznaczony do precyzyjnego sterowania ciśnieniem w układach hydraulicznych, które wymagają wysokiej niezawodności i dokładności. To rozwiązanie dedykowane przemysłowym instalacjom hydraulicznym, w których kluczowe są wydajność, bezpieczeństwo oraz łatwość integracji z automatyką przemysłową.
Zalety i cechy zaworu DBEE6-2X/25G24K31A1M
- Zawór gniazdowy z pośrednim sterowaniem zapewnia stabilność pracy nawet przy wysokim obciążeniu.
- Wysoki zakres ciśnienia roboczego (do 350 barów).
- Zintegrowana elektronika analogowa umożliwia płynne dopasowanie wartości zadanej (sygnał 0–10 V).
- Łatwy montaż na płycie według normy ISO 4401-03-02-05.
- Wytrzymała konstrukcja dostosowana do wymagających warunków pracy.
- Kompatybilność elektromagnetyczna (CE) zgodna z dyrektywą 2014/30/UE.
- Bezpieczne zasilanie 24 VDC oraz 7-biegunowy wtyk przyrządowy według EN 175201-804.
- Wysoka wydajność – obsługuje przepływ do 30 l/min.
Typowe zastosowania proporcjonalnych zaworów ciśnieniowych
Zawory proporcjonalne tego typu znajdują zastosowanie wszędzie tam, gdzie wymagana jest dokładna kontrola ciśnienia w zakresie od niskich do bardzo wysokich wartości, na przykład:
- Przemysł ciężki i maszynowy — maszyny produkcyjne, prasy hydrauliczne, linie technologiczne.
- Układy automatyki i robotyki — precyzyjna regulacja siły i prędkości działania siłowników hydraulicznych.
- Systemy hydrauliki mobilnej — maszyny budowlane, rolnicze, dźwigi oraz wozy specjalistyczne.
- Zastosowania laboratoryjne i testowe — stanowiska badawcze wymagające stabilizacji oraz szybkiej zmiany ciśnienia.
Korzyści z zastosowania zaworu DBEE6-2X/25G24K31A1M w układach hydraulicznych
Integracja precyzyjnego zaworu proporcjonalnego z układem hydraulicznym pozwala na:
- Zapewnienie niezawodnego ograniczenia ciśnienia niezależnie od zmiennych warunków pracy, co przekłada się na bezpieczeństwo całej instalacji.
- Ograniczenie zużycia energii i lepsze dostosowanie działania układu do rzeczywistych potrzeb operacyjnych.
- Poprawę efektywności pracy maszyn i urządzeń dzięki możliwości płynnej regulacji ciśnienia na podstawie wartości zadanej.
Charakterystyka techniczna zaworu DBEE6-2X/25G24K31A1M
Produkt wykonany zgodnie z wymaganiami przemysłowymi, obsługuje typowe ciecze hydrauliczne HL oraz HLP, zapewniając szeroki zakres kompatybilności w różnych branżach. Wyposażenie w uszczelnienia NBR gwarantuje trwałość nawet przy intensywnej eksploatacji. Kompaktowa konstrukcja umożliwia łatwą zabudowę nawet w ograniczonej przestrzeni instalacyjnej.
