Wielkość nominalna 10, , Symbol E, , Elektryczny ze zintegrowanym układem elektronicznym, , 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodne sterowanie kierunkiem przepływu oleju zgodnie z symbolem hydraulicznym.
- Zawór suwakowy
- Bezpośredniego działania
- Z zakrytym zespołem ręcznego przesterowania
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | 4WRA.6,10 |
| Maks. ciśnienie robocze. [bar] | 315 |
| Maks. natężenie przepływu [l/min] | 75 |
| Symbol graficzny suwaka | Symbol E |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 60 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Łączność | Analogowy, wartość zadana ±10 V |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 6.16 |

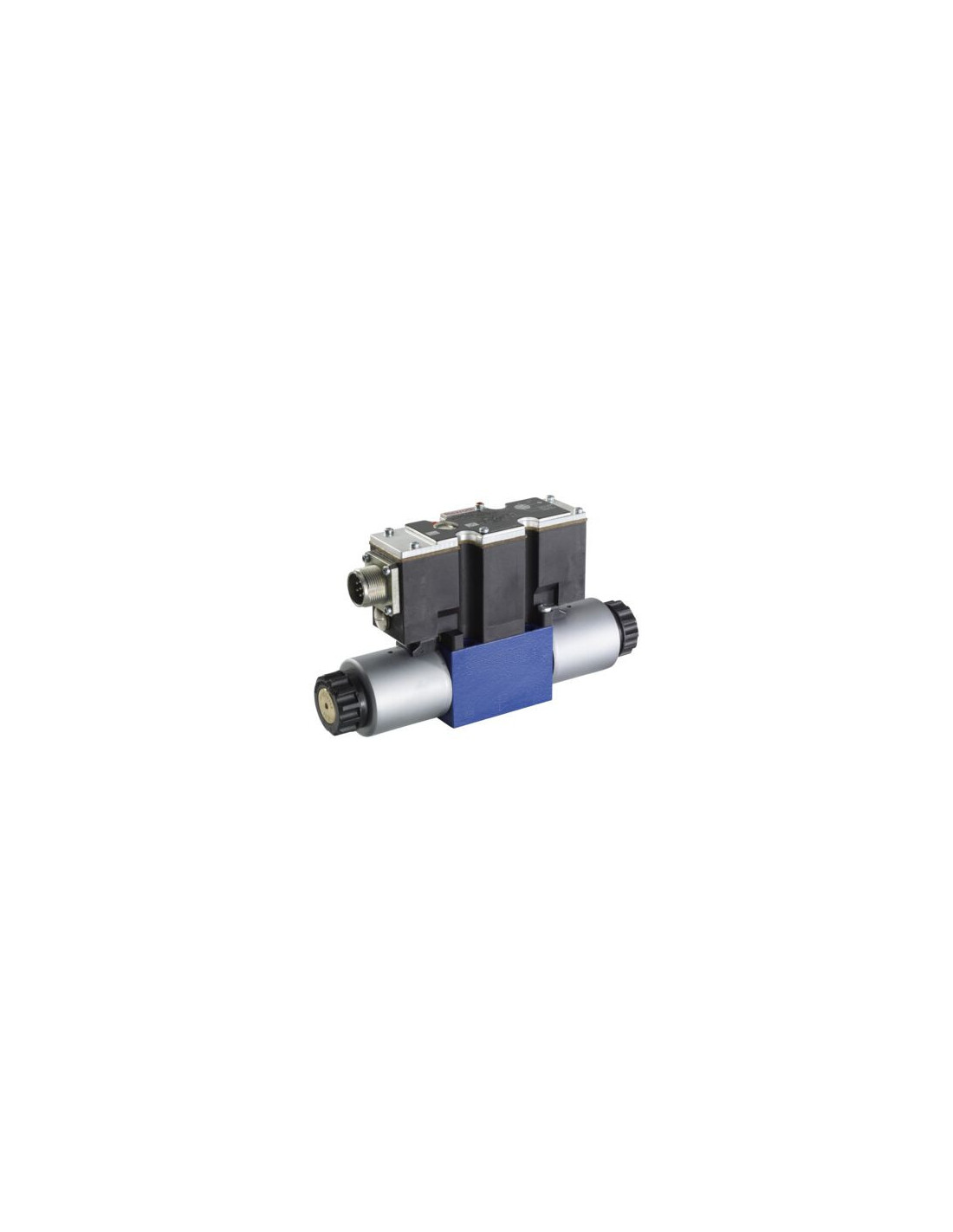

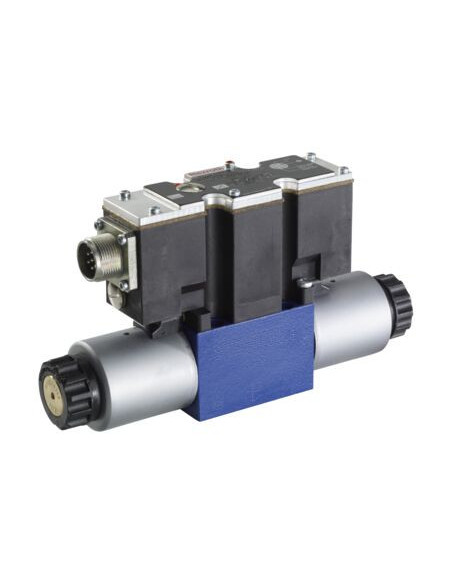

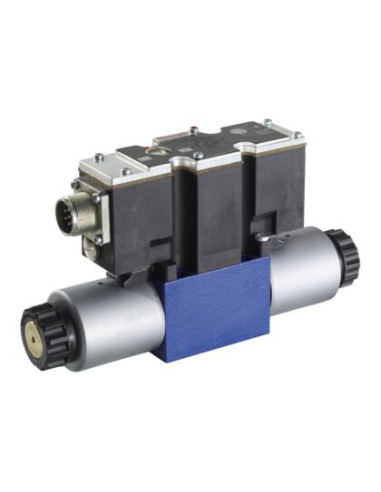

Proporcjonalny zawór kierunkowy 4WRAE10E60-2X/G24N9K31/A1V – R900558356
Proporcjonalny zawór kierunkowy 4WRAE10E60-2X/G24N9K31/A1V to nowoczesne rozwiązanie stosowane w zaawansowanych układach hydrauliki siłowej. Dzięki technologii proporcjonalnej umożliwia precyzyjne sterowanie kierunkiem oraz natężeniem przepływu cieczy hydraulicznej, co ma kluczowe znaczenie w aplikacjach przemysłowych wymagających wysokiej niezawodności i dokładności działania.
Zalety i przeznaczenie proporcjonalnych zaworów kierunkowych
Przemysłowy zawór hydrauliczny o nominalnym rozmiarze 10 został zaprojektowany z myślą o aplikacjach o wysokim przedziale mocy. Sprawdza się zarówno w maszynach produkcyjnych, liniach automatycznych, jak i w układach napędu hydraulicznego stosowanych w energetyce, hutnictwie oraz nowoczesnych systemach automatyki przemysłowej. Dzięki zastosowaniu elektrycznego sterowania ze zintegrowanym układem elektronicznym zapewnia szybkie i precyzyjne reakcje na sygnały sterujące.
- Wysoka dokładność regulacji dzięki technologii proporcjonalnej – możliwa jest płynna regulacja siły oraz prędkości działania siłowników hydraulicznych
- Trwałość i niezawodność nawet w wymagających warunkach przemysłowych – aluminiowa i stalowa konstrukcja zapewnia odporność na uszkodzenia mechaniczne oraz korozję
- Bezpośrednie działanie – uproszczona konstrukcja ogranicza zużycie części i pozwala na szybsze reakcje zaworu
- Zintegrowany układ elektroniczny znacząco ułatwia proces montażu i integracji z systemem sterowania maszyny
- Zakryty zespół ręcznego przesterowania chroni układ przed nieautoryzowanym dostępem i zapewnia bezpieczeństwo obsługi
Typowe zastosowania i branże
Proporcjonalny zawór kierunkowy 4WRAE10E60-2X/G24N9K31/A1V znajduje szerokie zastosowanie w:
- Automatyce przemysłowej i robotyce
- Maszynach budowlanych i rolniczych
- Układach hydraulicznych tłoczni, pras i wtryskarek
- Systemach transportu materiałów
- Instalacjach energetycznych oraz przemysłowych
Dzięki kompatybilności z płytami przyłączeniowymi w standardzie ISO 4401 oraz obsłudze sygnałów analogowych ±10 V, zawór można z łatwością zintegrować z większością nowoczesnych systemów sterowania PLC oraz systemami automatyki przemysłowej. Stosowanie szerokiej gamy mediów hydraulicznych zapewnia uniwersalność w doborze płynów roboczych, umożliwiając pracę w różnorodnych środowiskach przemysłowych.
Kompatybilność i walory techniczne
Zawór wyposażono w standardowe złącza elektryczne oraz prostą formę montażu na płycie. Zakres obsługiwanego ciśnienia roboczego do 315 bar i maksymalny przepływ do 75 l/min pozwalają na szerokie spektrum zastosowań w różnych aplikacjach przemysłowych. Wysoka żywotność i odporność na zużycie mechaniczne sprawiają, że zawór spełnia wymagania współczesnych instalacji hydraulicznych, które wymagają niezawodności działania.
