Wielkość nominalna 6, , Symbol V, , Elektryczny ze zintegrowanym układem elektronicznym, , 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym. Wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | 4WRE(E)6,10 |
| Maks. ciśnienie robocze. [bar] | 315 |
| Maks. natężenie przepływu [l/min] | 80 |
| Symbol graficzny suwaka | Symbol V |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 16 |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 2.1 |

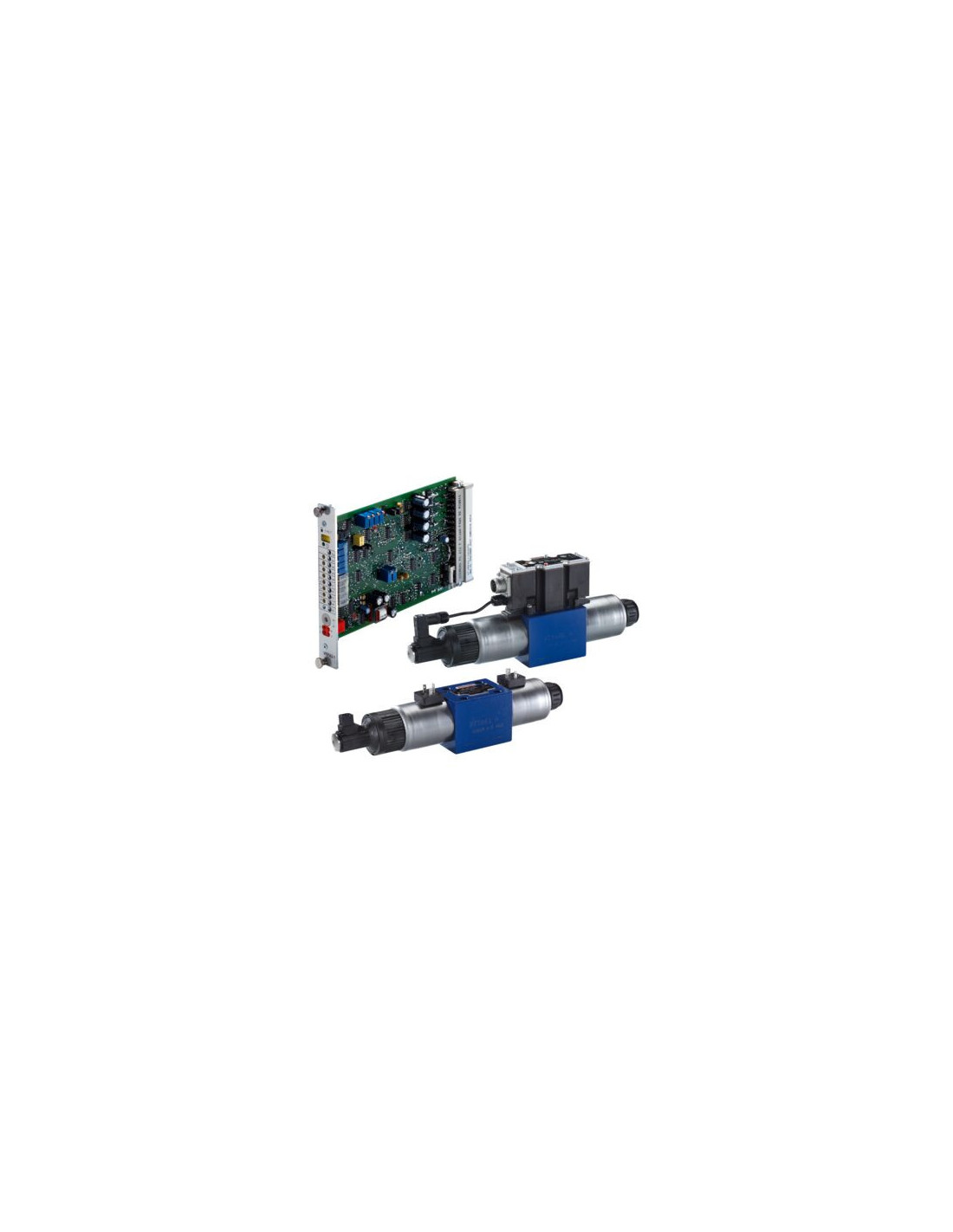

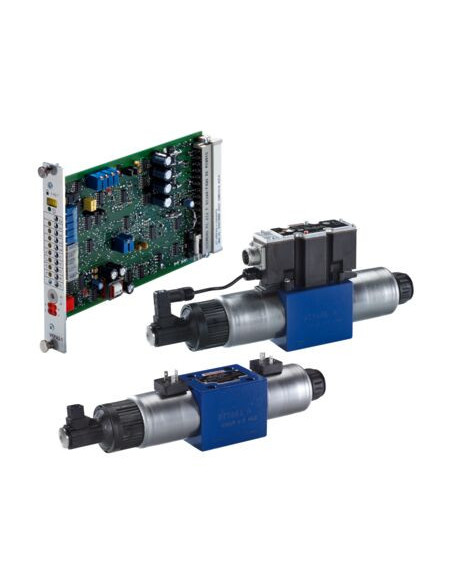

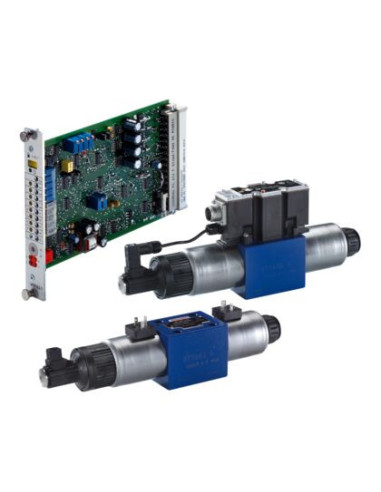

Proporcjonalny zawór kierunkowy 4WRE6V16-2X/G24K4/V – precyzyjna regulacja przepływu hydraulicznego
Proporcjonalny zawór kierunkowy 4WRE6V16-2X/G24K4/V to zaawansowany element sterujący, umożliwiający efektywną i płynną kontrolę kierunku oraz natężenia przepływu cieczy hydraulicznych w instalacjach przemysłowych. Przeznaczony do aplikacji wymagających precyzji i niezawodności działania, idealnie sprawdza się w nowoczesnych układach hydrauliki siłowej, maszynach produkcyjnych oraz stanowiskach testowych i automatyzacji procesów.
Zalety i możliwości wykorzystania zaworu proporcjonalnego 4WRE6V16-2X/G24K4/V
- Precyzyjna regulacja kierunku przepływu zgodnie z symbolem hydraulicznym (symbol V), umożliwiająca pełną kontrolę nad ruchem elementów wykonawczych.
- Bezpośrednie działanie suwaka umożliwia szybką reakcję i wysoką dokładność sterowania, nawet w zmiennych warunkach pracy.
- Zintegrowany układ elektroniczny zapewnia stabilną i niezawodną pracę zaworu, eliminując wpływ zakłóceń zewnętrznych.
- Kompaktowy rozmiar (wielkość nominalna 6) ułatwia integrację z istniejącymi systemami hydraulicznymi.
- Szeroka kompatybilność z różnymi typami hydraulicznych cieczy roboczych.
- Możliwość montażu na płycie przyłączeniowej zgodnie z normą ISO 4401-03-02-0-05.
Typowe zastosowania przemysłowe zaworu proporcjonalnego 4WRE6V16-2X/G24K4/V
Zawory proporcjonalne tego typu znajdują zastosowanie w różnorodnych branżach:
- Automatyzacja linii produkcyjnych – umożliwiają sterowanie siłownikami hydraulicznymi i ruchami roboczymi maszyn.
- Stanowiska testowe – pozwalają na precyzyjne odtwarzanie cykli hydraulicznych oraz kontrolę parametrów testowych.
- Prasy hydrauliczne – zapewniają płynną regulację siły nacisku oraz kierunku działania prasy.
- Maszyny budowlane, rolnicze oraz specjalistyczne – umożliwiają efektywne sterowanie funkcjami roboczymi pojazdów i urządzeń.
- Układy centralnej hydrauliki – gwarantują niezawodność i stabilność pracy systemów nawet pod dużym obciążeniem.
Najważniejsze cechy zaworu kierunkowego proporcjonalnego
- Maksymalne ciśnienie robocze do 315 bar oraz przepływ nominalny 16 l/min, co pozwala na zastosowanie w szerokim zakresie aplikacji hydraulicznych.
- Wysoka odporność na czynniki zewnętrzne dzięki solidnej konstrukcji i zastosowaniu nowoczesnych materiałów.
- Trójpozycyjny suwak oraz czteroprzyłączeniowa budowa zapewniają uniwersalność i łatwość adaptacji do różnych zadań.
- Bezpieczeństwo eksploatacji dzięki wysokim standardom wykonania oraz zastosowaniu uszczelnień FKM.
- Wyposażenie w złącza elektryczne zgodne z EN 175201-804, zapewniające łatwą integrację z automatyką przemysłową.
4WRE6V16-2X/G24K4/V to propozycja skierowana do wymagających użytkowników, poszukujących urządzeń do intensywnie eksploatowanych układów hydraulicznych, gdzie liczy się niezawodność, bezpieczeństwo oraz precyzja działania.
