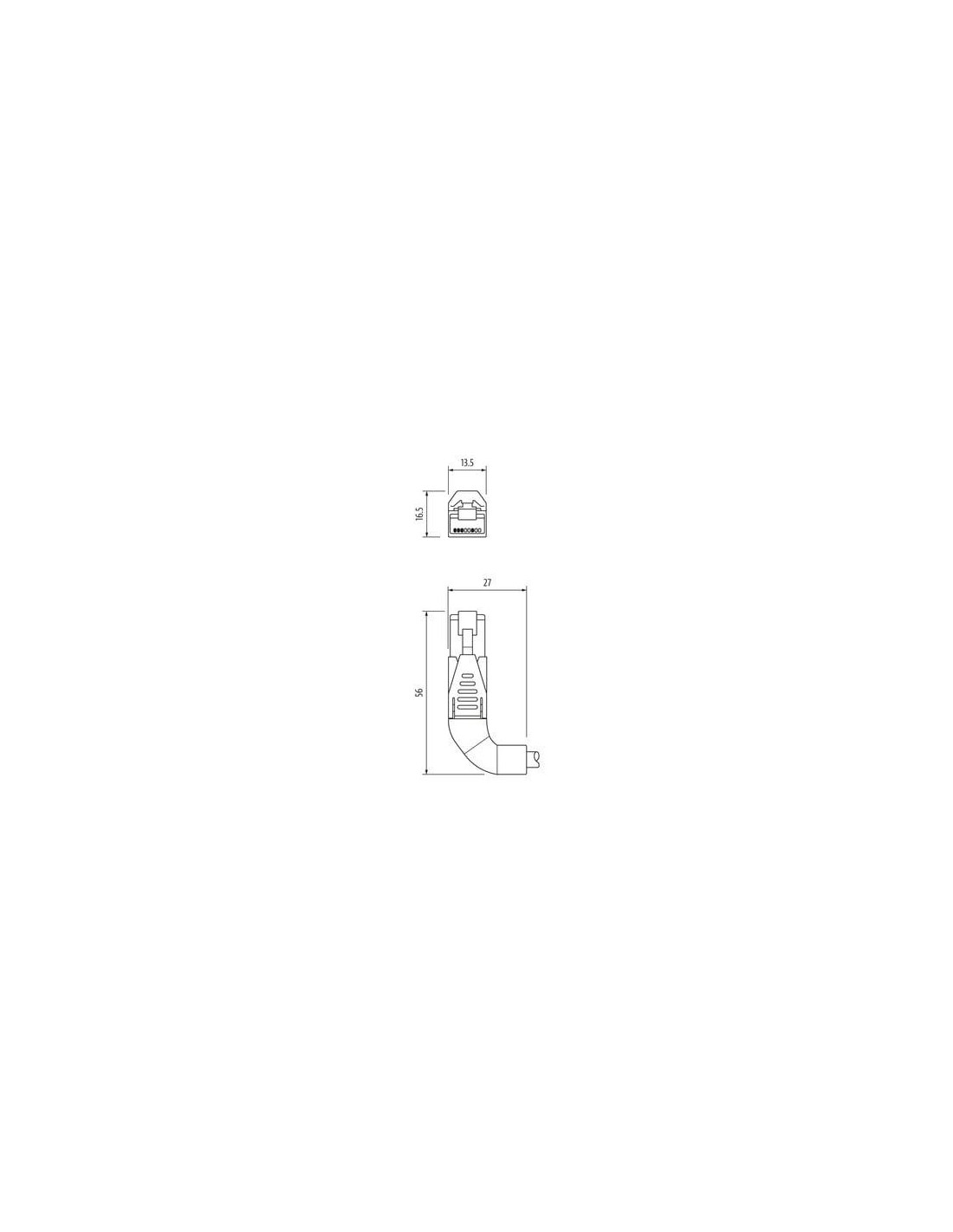

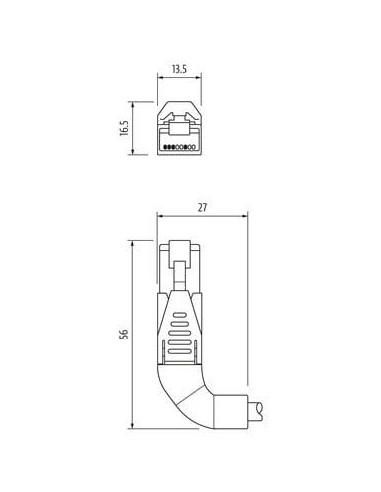

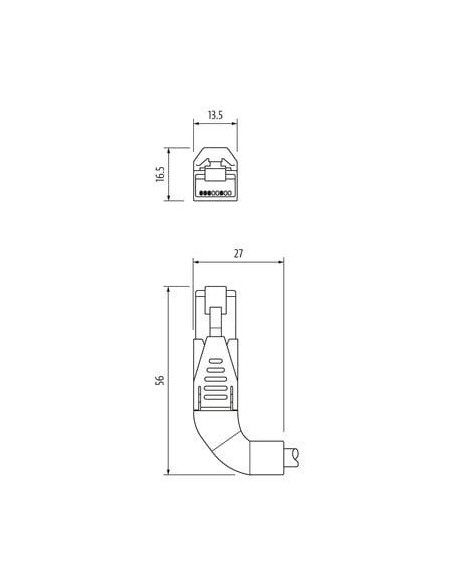

Ethernet CAT5
Męski prosty – męski 90° prawy
RJ45 – RJ45, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 851 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 180 °/m |

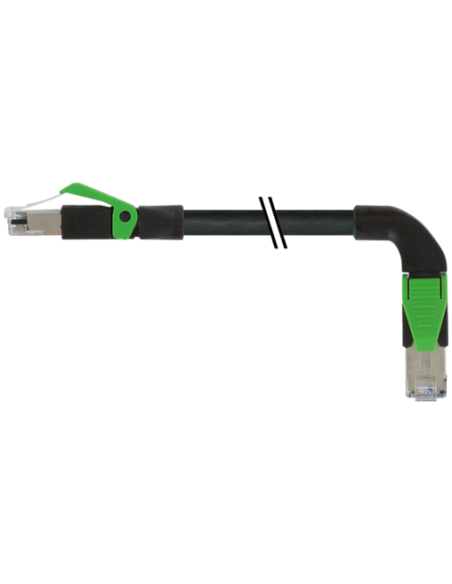

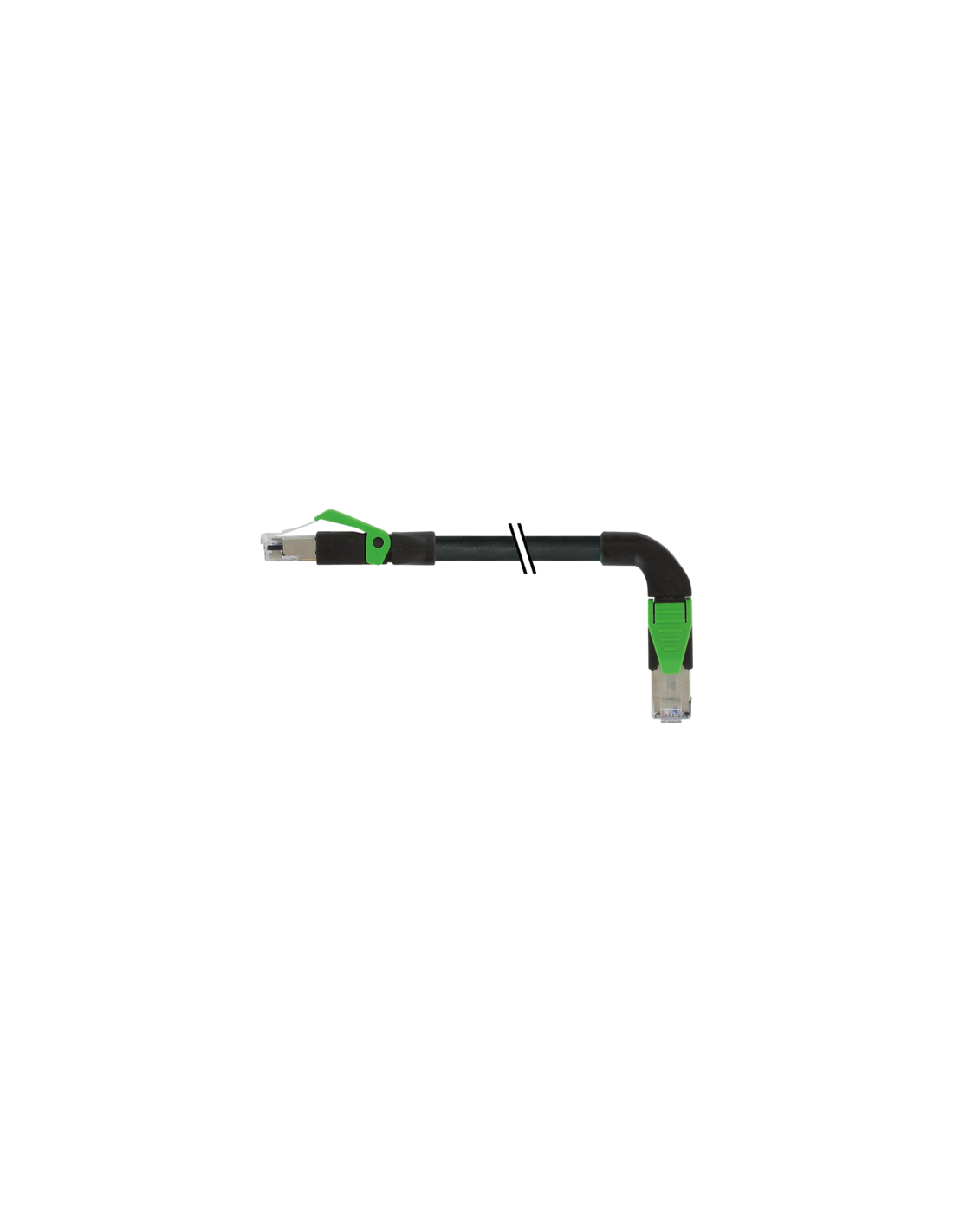

Kabel Ethernet RJ45 męski 0° / RJ45 męski 90° prawy ekranowany – profesjonalne połączenia sieciowe
Kabel Ethernet RJ45 męski 0° / RJ45 męski 90° prawy ekranowany (kod produktu: 7000-74387-8510100) to specjalistyczne rozwiązanie przeznaczone do zastosowań przemysłowych i automatyki, które umożliwia stabilne oraz bezpieczne połączenia w środowiskach wymagających niezawodności i trwałości. Przewód o długości 1 metra wyposażony jest w dwa wtyki: prosty oraz kątowy (90° prawy), co pozwala na elastyczną instalację, nawet w ograniczonych przestrzeniach.
Wysoka jakość i odporność – kabel ekranowany kategorii CAT5
Konstrukcja ekranowana (shielded) chroni sygnał przed zakłóceniami elektromagnetycznymi, zapewniając niezakłóconą transmisję danych do 100 Mbit/s (Fast Ethernet). Przewód spełnia standardy CAT5, klasa D (ISO/IEC 11801:2002, EN 50173-1), co gwarantuje wysoką jakość transmisji w środowisku przemysłowym i biurowym.
- Wygodne złącze 90° – idealne do ciasnych szaf sterowniczych i miejsc o ograniczonej przestrzeni.
- Obudowa z PUR – wysoka odporność na ścieranie, chemikalia, oleje i warunki przemysłowe.
- Kabel odporny na promieniowanie UV, płomień oraz benzynę – zgodność z normami przemysłowymi.
- Wysoka elastyczność – odpowiedni do ruchomych aplikacji dzięki wysokiej liczbie cykli gięcia (do 3 mln cykli C-track).
Bezpieczne połączenie w wymagających aplikacjach przemysłowych
Zastosowanie blokady zatrzaskowej zapewnia pewne połączenie z gniazdem, a stopień ochrony IP20 sprawdzi się w większości wewnętrznych aplikacji sterowniczych, sieciowych i automatyki. Przewód spełnia wysokie wymagania temperaturowe: praca ciągła od -40°C do +80°C, a w ruchu od -30°C do +70°C.
Typowe zastosowania kabla RJ45 męski 0° / męski 90° prawy
Kabel połączeniowy RJ45 stosowany jest m.in. w:
- szafach sterowniczych oraz rozdzielniach przemysłowych,
- automatyce przemysłowej i robotyce,
- systemach sieciowych Ethernet w zakładach produkcyjnych,
- instalacjach biurowych z ograniczoną przestrzenią montażową,
- połączeniach urządzeń sieciowych (PLC, panele operatorskie, przemysłowe switche Ethernetowe).
Najważniejsze zalety techniczne kabla Ethernet ekranowanego
Zastosowanie przewodu:
- Doskonała jakość transmisji danych bez zakłóceń – ekranowanie oplotem miedzianym z pokryciem 85%.
- Długa żywotność i wysoka odporność mechaniczna – materiał płaszcza PUR, twardość 89 Shore A, bezhalogenowy, wolny od szkodliwych substancji (bezołowiowy, wolny od FCKW).
- Łatwość montażu – zgodność z typowymi gniazdami RJ45, wygodny zamek zatrzaskowy.
Zgodność i normy przemysłowe – bezpieczeństwo użytkowania
Produkt jest zgodny z wymaganiami cURus i spełnia szereg norm, takich jak IEC 60332-2-2, UL 1581 (odporność na płomień), DIN EN ISO 4892-2 A (odporność UV) i wielu innych. Odpowiednia budowa zapewnia wysoką rezystancję izolacji (5000 MΩ × km) oraz niską rezystancję przewodów.
Kabel Ethernet RJ45/RJ45 z wtykiem kątowym to uniwersalne i niezawodne rozwiązanie do profesjonalnych zastosowań w przemyśle, automatyce i sieciach IT, gdzie wymagana jest trwałość, elastyczność oraz odporność na trudne warunki.
