Męski prosty – żeński proste

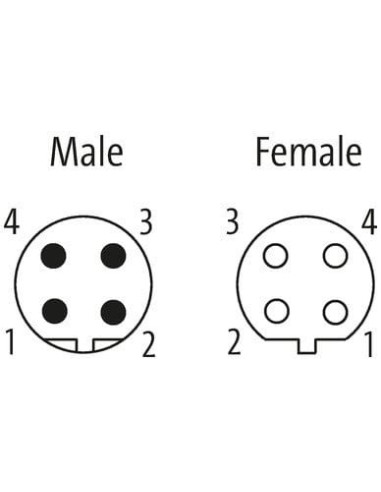

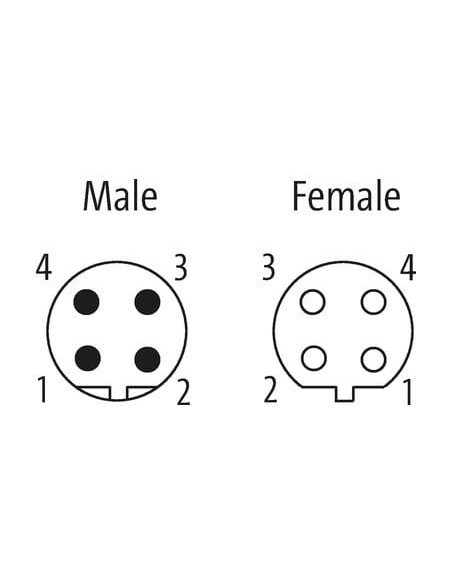

M12 – M12, 4-piny
Kodowanie B
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 4 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | B |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | B |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

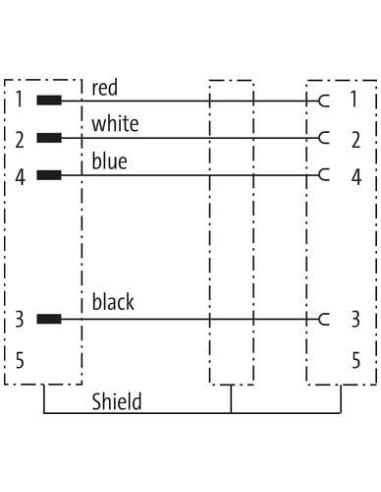

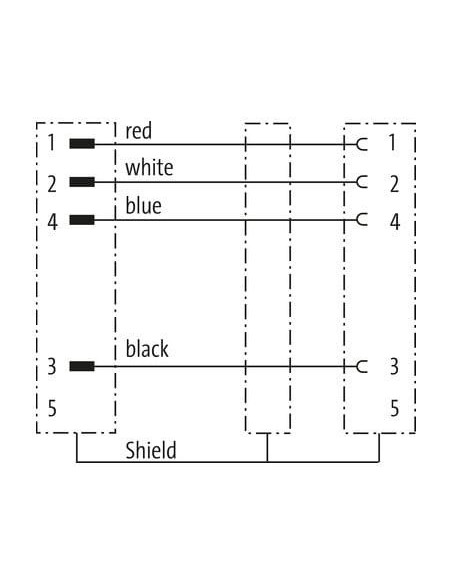

| wire arrangement | (biały, niebieski), (czarny, czerwony) |
General data | Cable
| Identyfikacja przewodu | 803 |
| Funkcja kabla | Hybrydowe, Dane, Power |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 65 % |
| Bandowanie | Foil |
| Drain wire (cross-section) | 22 AWG |
| wire arrangement | (biały, niebieski), (czarny, czerwony) |
Mechanical data | Cable
| Cable weigth | 63,12 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Drain wire (cross-section) | 22 AWG |
| Material wire insulation (Data) | PE |
| Outer diameter wire insulation (Data) | 2,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Ingredient freeness wire insulation (Data) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 19 |
| Diameter of single wires (Data) | 24 AWG |
| Conductor crosssection wire (Data) | 24 AWG |
| Material conductor wire (Data) | Skrętka miedziana, ocynowana |
| Material wire insulation (Power) | PE |
| Outer diameter wire insulation (Power) | 1,5 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Ingredient freeness wire insulation (Power) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 19 |
| Diameter of single wires (Power) | 22 AWG |
| Wire conductor cross section (Power) | 22 AWG |
| Material conductor wire (Power) | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyły (dane) | 3 A |
| Current carrying capacity min. wire (Power) | 6 A |
| Characteristic impedance | 120 Ω ± 10 % @ 1 MHz |
| Electrical resistance coating wire (Power) | 54 Ω/km @20 °C |
| Electrical resistance coating wire (Data) | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Współczynnik pojemności elektrycznej | 40000 pF/km |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
| AC withstand voltage power (wire - shield) | 2 kV @ 60 s |
| AC withstand voltage power (wire - wire) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 1 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
Konektor M12 męski – żeński, ekranowany, kodowanie B, 4 piny – profesjonalne połączenia przemysłowe
Konektor M12 męski, prosty – M12 żeński, prosty, B-cod o długości 4 metrów (kod produktu: 7000-44032-8030400) to wysokiej jakości przewód połączeniowy, przeznaczony do zastosowań przemysłowych, automatyki oraz instalacji wymagających niezawodnego przesyłu sygnałów i zasilania. Złącza B-kodowane gwarantują kompatybilność z nowoczesnymi systemami komunikacji i sterowania.
Zalety i cechy produktu – Złącze M12 do automatyki przemysłowej
- Ekranowanie przewodu – zapewnia ochronę przed zakłóceniami elektromagnetycznymi, co jest kluczowe w środowiskach przemysłowych.
- Obudowa z odpornego tworzywa PUR – odporna na ścieranie, działanie olejów, chemikaliów oraz płomieni.
- 4-biegunowy układ – umożliwia przesył danych i zasilania w instalacjach hybrydowych.
- Stopień ochrony IP67 – zabezpiecza przed pyłem i chwilowym zanurzeniem, umożliwiając użytkowanie w trudnych warunkach.
- Kodowanie typu B – minimalizuje ryzyko pomyłek podczas łączenia i zapewnia kompatybilność z systemami magistralowymi.
- Złącza przykręcane – gwarantują trwałość i pewność połączenia nawet w przypadku narażenia na drgania.
- Fioletowy kolor powłoki dla łatwej identyfikacji w rozbudowanych instalacjach.
Typowe zastosowania przewodu M12 B-cod
Konektory M12 męski i żeński z kodowaniem B są szeroko stosowane w instalacjach przemysłowych, automatyce, robotyce, przemyśle spożywczym, maszynowniach oraz transportowych instalacjach interfejsowych. Wykorzystywane są do:
- Podłączania czujników oraz siłowników
- Tworzenia połączeń sieciowych w magistralach przemysłowych
- Realizacji transmisji danych i zasilania w jednym przewodzie
- Wielopunktowych interfejsach maszyn produkcyjnych
- Połączeń w systemach bezpieczeństwa
Wyjątkowa jakość wykonania i bezpieczeństwo eksploatacji
Obudowa i złącza wykonane zostały z wytrzymałych materiałów: blokada z niklowanym wykończeniem oraz elementy z cynkowego odlewu ciśnieniowego. Przewód spełnia wysokie normy odporności mechanicznej i elektrycznej – normy DIN EN 61076-2-101, zapewnia niezawodność przy narażeniu na wibracje oraz bezpieczeństwo dzięki wysokiemu poziomowi ochrony. Kabel hybrydowy (dane + zasilanie) o wytrzymałej konstrukcji pozwala na intensywną eksploatację, m.in. w prowadnikach kablowych (C-track).
Konstrukcja i parametry – kabel M12 z ekranem
- Budowa: M12 męski – M12 żeński, prosty, kodowanie B
- Liczba pinów: 4 (białe, niebieskie, czarne, czerwone żyły)
- Zastosowanie ekranowania: oplot miedziany ocynkowany, pokrycie 65%
- Wytrzymałość prądowa: do 4 A na styk, napięcie do 60 V (UL: 30 V)
- Obciążalność przewodów zasilających: do 6 A
- Przewód: PUR, oznaczenie 803, bezhalogenowy, bezpieczny dla środowiska
- Zakres temperatur pracy: od -40 do 80°C (montaż stały), od -30 do 70°C (w ruchu)
Gdzie sprawdzi się konektor M12 B-cod?
Konektor M12 to doskonały wybór do systemów wymagających niezawodności oraz transmisji danych i zasilania w jednym przewodzie. Sprawdza się znakomicie w szafach sterowniczych, liniach produkcyjnych automatyki, sortowniach, maszynach pakujących oraz instalacjach rozproszonych.
Zastosowanie podzespołów odpornych na agresywne media oraz wysoka szczelność podnosi bezpieczeństwo i trwałość instalacji. Jest doskonały w aplikacjach wymagających stabilnego połączenia przy dużej liczbie cykli ruchu oraz narażeniach mechanicznych.
