Dostępny
PS2; PS2; SUB-D25
2× PS2 (6-pin końcówka lutowana)
1× SUB-D25 (żeński/męski)
Dane mechaniczne | Dane montażowe
| Wysokość | 88 mm |
| Szerokość | 51 mm |
| Głębokość | 15 mm |
Warunki otoczenia | Klimatyczne
| Temperatura przechowywania min. | 5 °C |
| Temperatura przechowywania maks. | 40 °C |
SUB-D9
| Napięcie robocze AC | 48 V |
| Napięcie robocze DC | 48 V |
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 42,4 V |
| Prąd roboczy | 3 A |
| Prąd roboczy maks. (UL) | 175 mA |
| Family construction form | SUB-D9 |
| Forma konstrukcyjna rodziny tył | SUB-D9 |
| Gender | female |
| Płeć tył | male |
| Sposób zamykania | Standardowa śruba z gwintem UNC 4-40 (EN 60807) |
| Liczba biegunów | 9 |
SUB-D25
| Napięcie robocze AC | 48 V |
| Napięcie robocze DC | 48 V |
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 42,4 V |
| Prąd roboczy | 3 A |
| Prąd roboczy maks. (UL) | 175 mA |
| Family construction form | SUB-D25 |
| Forma konstrukcyjna rodziny tył | SUB-D25 |
| Gender | female |
| Płeć tył | male |
| Sposób zamykania | Standardowa śruba z gwintem UNC 4-40 (EN 60807) |
| Liczba biegunów | 25 |
PS2
| Przekrój przyłącza maks. | 0,5 mm² |
| Numer AWG maks. | 20 |
| Napięcie robocze AC | 30 V |
| Napięcie robocze DC | 30 V |
| Prąd roboczy | 1 A |
| Family construction form | PS2 |
| Forma konstrukcyjna rodziny tył | PS2 |
| Gender | female |
| Płeć tył | Lötanschluss |
| Sposób zamykania | Zamknięcie śrubowe |
| Liczba biegunów | 6 |

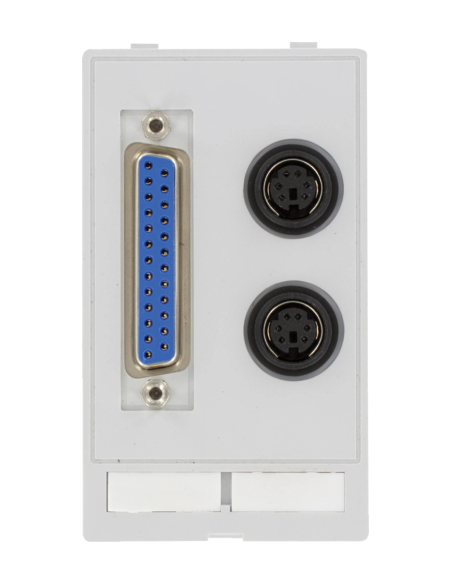

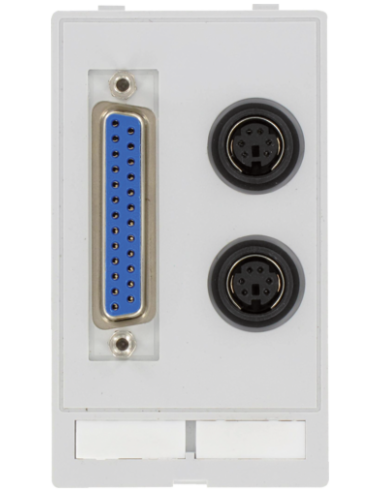

Moduł interfejsu Modlink MSDD 4000-68000-1500000 – wszechstronne rozwiązanie do integracji przemysłowej
Moduł interfejsu Modlink MSDD 4000-68000-1500000 to wysokiej jakości panelowy element łącznikowy, przeznaczony do szybkiego i wygodnego zapewnienia dostępu do złączy sygnałowych w szafach sterowniczych oraz rozdzielnicach automatyki. Umożliwia łatwą integrację różnych urządzeń i układów bez konieczności otwierania szafy sterowniczej, co znacznie zwiększa poziom bezpieczeństwa oraz komfort pracy podczas serwisowania i kontroli systemów automatyki.
Zastosowanie modułu interfejsu Modlink MSDD w automatyce przemysłowej
Moduł interfejsu do szafy sterowniczej jest dedykowany przede wszystkim do zastosowań przemysłowych, gdzie kluczowe jest zapewnienie szybkiego dostępu do interfejsów komunikacyjnych dla urządzeń diagnostycznych, programatorów oraz urządzeń zewnętrznych, np. klawiatur, myszek czy drukarek (PS2) oraz komunikacji szeregowiej lub równoległej (SUB-D25).
- Modernizacja i serwis linii produkcyjnych: szybki dostęp do portów bez otwierania szafy
- Prace serwisowe i diagnostyka: możliwość podłączenia urządzeń zewnętrznych
- Stacje kontrolno-pomiarowe i integracja systemów: wygodne prowadzenie prac czasowych i doradczych
- Systemy automatyki i BMS: łatwa komunikacja z centralami, sterownikami PLC i komputerami przemysłowymi
Główne cechy i zalety Modlink MSDD 4000-68000-1500000
- Dostępność trzech typów złączy: 2 x PS2 (gniazda 6-pin) oraz SUB-D25 (gniazdo żeńskie/męskie)
- Kompaktowe wymiary: 88 mm (wysokość), 51 mm (szerokość), 15 mm (głębokość) – prosty montaż nawet w ograniczonych przestrzeniach
- Bezpieczeństwo pracy: mechanizm umożliwia realizację połączeń i diagnostyki bez otwierania drzwi rozdzielnicy
- Wytrzymałość i niezawodność: wysokie napięcia robocze, solidna obudowa oraz standardowe zamknięcia śrubowe
- Uniwersalność i szeroka kompatybilność: możliwość integracji zarówno z komputerami PC, jak i z urządzeniami przemysłowymi
Przykładowe scenariusze wykorzystania w środowiskach przemysłowych
Moduł interfejsu Modlink MSDD 4000-68000-1500000 jest doskonałym wyborem do instalacji w szafach automatyki przemysłowej, centrach sterowania, szafach teleinformatycznych oraz rozdzielnicach energetycznych. Sprawdza się zarówno w nowych inwestycjach, jak i podczas modernizacji istniejących systemów, zapewniając wysoki poziom ochrony i komfort serwisowy dla personelu technicznego.
Produkt spełnia rygorystyczne wymagania norm przemysłowych, co potwierdzają liczne certyfikaty niezależnych jednostek (UL, cUL, CE itp.), będące gwarancją jakości, bezpieczeństwa i niezawodności w środowiskach przemysłowych.
