Dostępny
2× NEMA - GFCI 5-15 (zaciski śrubowe)
1× RJ45, 8-pin metal, CAT5e (żeński/żeński)
1× bezpiecznik (3 A)
z ochroną dotykową
Połącz produkt
Przewód sygnałowyPokaż wszystko
Dane mechaniczne | Dane montażowe
| Wysokość | 88 mm |
| Szerokość | 116 mm |
| Głębokość | 72 mm |
Warunki otoczenia | Klimatyczne
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 70 °C |
Bezpiecznik
| Napięcie robocze AC | 250 V |
| Napięcie robocze DC | 32 V |
| Prąd nominalny | 3 A |
USA
| Przekrój przyłącza maks. | 6 mm² |
| Numer AWG maks. | 10 |
| Napięcie robocze AC | 125 V |
| Prąd roboczy | 15 A |
| Typ połączenia | Zaciski śrubowe SK |
| Liczba biegunów | 2 + PE |
| Przyłącza na biegun | 2 |
| Styk ochronny dostępny | tak |
RJ45
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 42,4 V |
| Prąd roboczy maks. (UL) | 175 mA |
| Family construction form | RJ45 |
| Forma konstrukcyjna rodziny tył | RJ45 |
| Kategoria kabli min. | Cat5e |
| Sposób zamykania | Blokada zatrzaskowa |

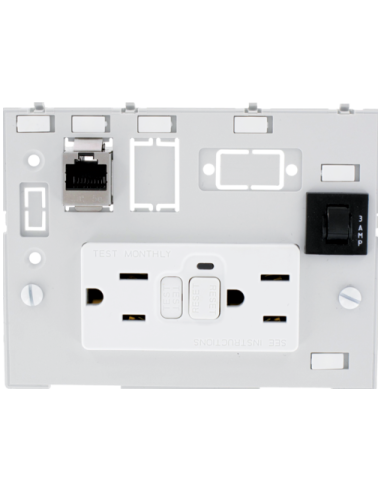

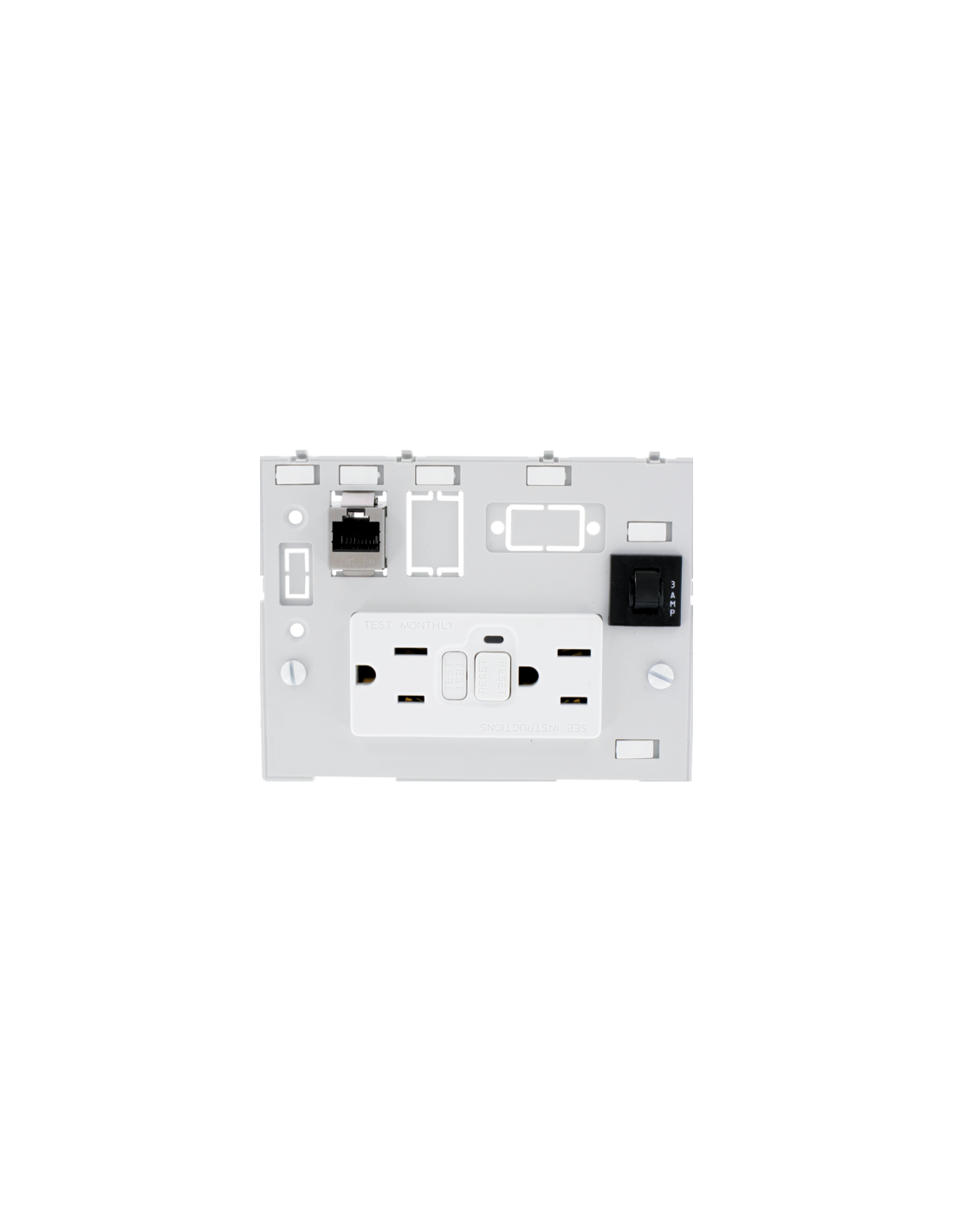

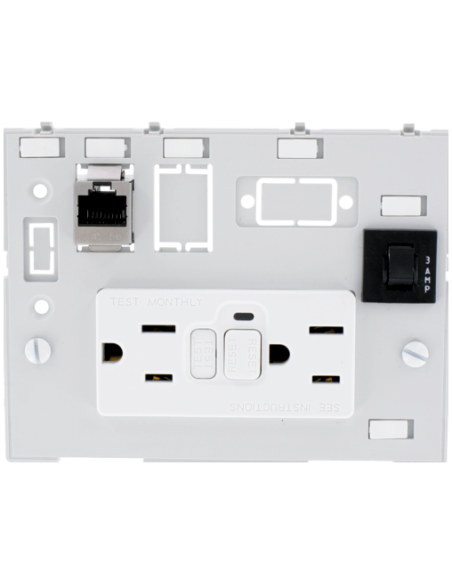

Moduł interfejsu Modlink MSDD 4000-68000-4110000 – wszechstronne rozwiązanie do montażu w panelach sterowniczych
Moduł interfejsu Modlink MSDD 4000-68000-4110000 to specjalistyczne rozwiązanie, które umożliwia łatwy i bezpieczny dostęp do układów elektrycznych oraz sieciowych w szafach sterowniczych i rozdzielnicach. Ten panelowy moduł pozwala na podłączenie urządzeń bez konieczności otwierania obudowy, co znacząco podnosi poziom bezpieczeństwa oraz wygodę obsługi podczas konserwacji lub diagnostyki.
Najważniejsze cechy modułu interfejsu Modlink MSDD
- Podwójne gniazdo NEMA 5-15 z GFCI (wyłącznik różnicowoprądowy) zapewnia ochronę przed porażeniem oraz pełne bezpieczeństwo obsługi.
- Złącze RJ45 typu Cat5e umożliwia bezpośrednie podłączenie do sieci Ethernet, zapewniając szybki dostęp do układów automatyki oraz systemów IT.
- Wbudowany bezpiecznik 3A chroni urządzenia i instalację przed przeciążeniem oraz zwarciem.
- Zaciski śrubowe gwarantują trwałe i pewne połączenie elektryczne, a obecność styku ochronnego podnosi bezpieczeństwo użytkowania.
- Kompaktowe wymiary (wysokość: 88 mm, szerokość: 116 mm, głębokość: 72 mm) umożliwiają łatwy montaż nawet w ograniczonej przestrzeni panelu.
- Obudowa z ochroną dotykową minimalizuje ryzyko przypadkowego kontaktu z elementami pod napięciem.
Zastosowania i możliwości wykorzystania modułu Modlink MSDD
Modlink MSDD 4000-68000-4110000 sprawdzi się idealnie w środowiskach przemysłowych, serwisowych oraz w automatyce budynkowej, gdzie niezbędny jest bezpieczny dostęp serwisowy do instalacji elektrycznych oraz sieci komputerowych.
Typowe zastosowania:
- Panele sterownicze i rozdzielnice elektryczne – szybki dostęp do źródła zasilania oraz sieci Ethernet bez otwierania szafy.
- Stacje diagnostyczne i pomiarowe – łatwe podłączanie urządzeń pomiarowych oraz komputerów serwisowych.
- Automatyka przemysłowa i systemy BMS – bezpieczne wykonywanie konserwacji, serwisów oraz aktualizacji oprogramowania.
- Modernizacja istniejących instalacji – prosty sposób na wyposażenie rozdzielnic w dodatkowe funkcje komunikacyjne i zasilające bez przeróbek konstrukcyjnych.
Bezpieczeństwo, trwałość i zgodność ze standardami
Moduł Modlink MSDD jest zgodny z międzynarodowymi normami bezpieczeństwa oraz wytrzymuje szeroki zakres temperatur przechowywania. Zabezpieczenia, takie jak wyłącznik różnicowoprądowy GFCI, dodatkowy bezpiecznik oraz konstrukcja z ochroną dotykową, gwarantują bezpieczną eksploatację nawet w wymagających warunkach pracy. Złącze RJ45 z blokadą zatrzaskową zapewnia trwałe i stabilne połączenie sieciowe.
Rozwiązanie to pozwala spełnić wymagania zarówno w środowiskach przemysłowych w USA, jak i w europejskich systemach automatyki, co czyni ten moduł uniwersalnym, wielozadaniowym interfejsem.
