Dostępny
Zaciski śrubowe
32-piny D (EN 60603)

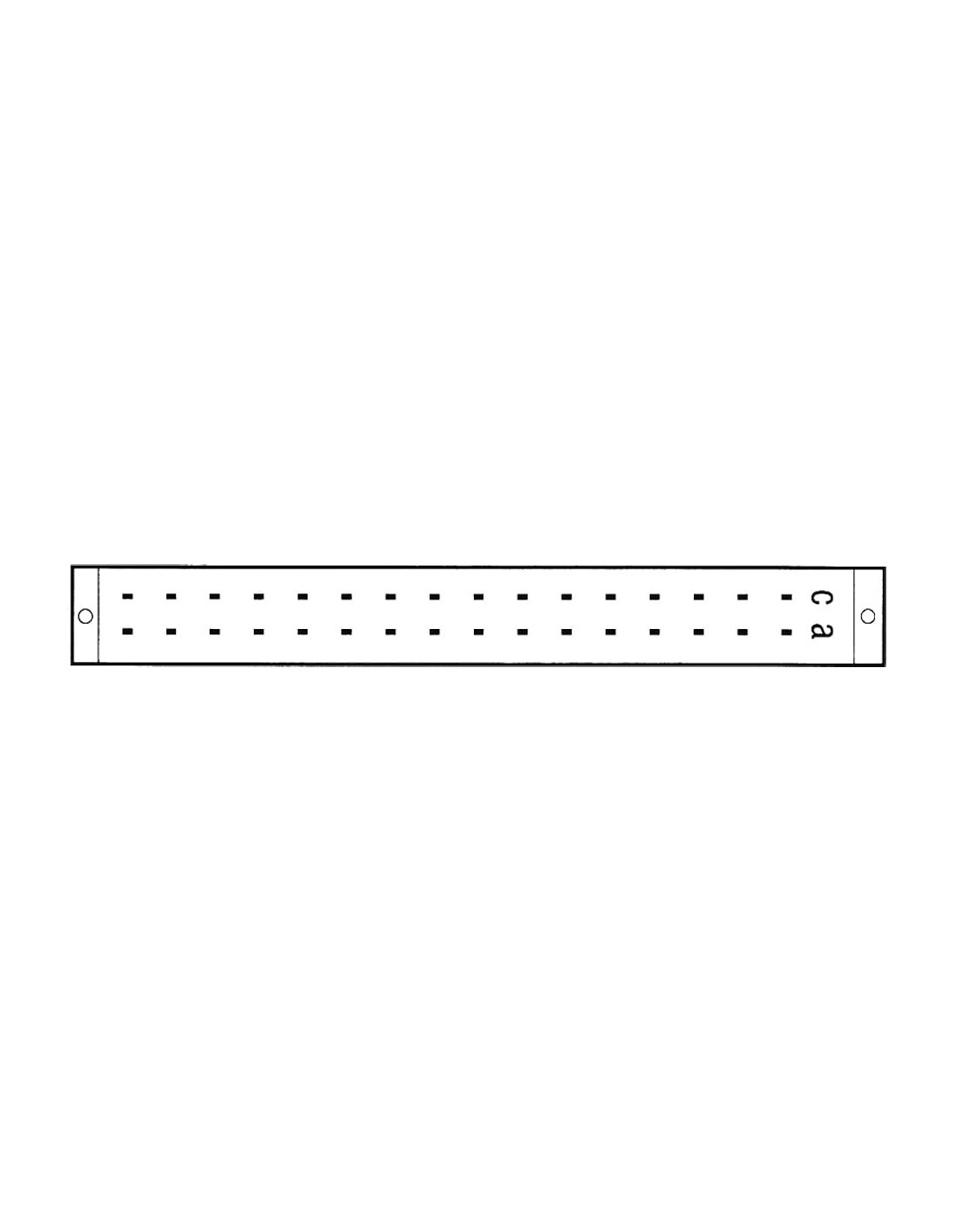

Szereg a, c
Głębokościomierz T2 stosuje się w przypadku włożonej karty Eurocard bez panelu przedniego
Obydwie żółte dźwignie blokujące znajdują się w dolnym położeniu. Płytkę drukowaną Eurocard należy wsunąć w uchwyt karty. Karta zostaje zablokowana, przez co zapewnione jest jej pewne osadzenie. Po naciśnięciu na żółty element blokujący karta zostaje wypięta i można ją wyjąć.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 250 V |
| Prąd roboczy maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza jednożyłowego maks. | 4 mm² |
Instalowanie | Układ pinów
| Liczba biegunów | 32 |
Ochrona urządzenia | Elektryczna
| Kategoria przepięcia (EN 60664-1) | I |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane techniczne | Dane mechaniczne
| Forma konstrukcyjna listwy z gniazdami | D (EN 60603) |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone, geschnappt |
| Suitable for mounting type | poziomo, pionowo, szyna nośna, (EN 60715) |
| Wysokość | 112 mm |
| Szerokość | 45 mm |
| Głębokość | 145 mm |

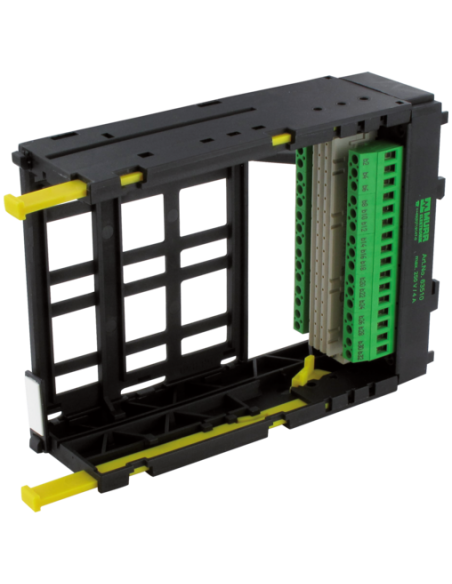

Uchwyt karty Eurocard SKT 32 D 63512 – profesjonalne mocowanie i pewne połączenie
Uchwyt karty Eurocard SKT 32 D o kodzie produktu 63512 to wysokiej jakości element montażowy, który umożliwia bezpieczne i trwałe mocowanie kart Eurocard 32-pinowych typu D, zgodnych z normą EN 60603. Dedykowany do zastosowań przemysłowych i automatyki, zapewnia niezawodne połączenie elektryczne oraz mechaniczną ochronę w wymagających warunkach eksploatacyjnych.
Zastosowanie uchwytu karty Eurocard SKT 32 D
Uchwyt karty Eurocard 32-pinowy znajduje szerokie zastosowanie w szafach sterowniczych, systemach automatyki, instalacjach przemysłowych oraz wszędzie tam, gdzie konieczne jest użycie standardowych kart Eurocard. Sprawdzi się jako element przyłączeniowy w urządzeniach kontrolno-pomiarowych, systemach sterowania oraz rozdzielnicach, umożliwiając wygodne i bezpieczne osadzenie oraz wymianę kart.
- Montowany na szynie DIN (EN 60715) – możliwość montażu zarówno pionowego, jak i poziomego.
- Mechanizm blokowania kart przy pomocy żółtych dźwigni – minimalizacja ryzyka poluzowania lub przypadkowego wypięcia.
- Pewne prowadzenie i zabezpieczenie płytki drukowanej (Eurocard) bez panelu przedniego.
Budowa i funkcjonalność uchwytu do kart Eurocard
Konstrukcja uchwytu wykonana jest z wytrzymałego i trudnopalnego tworzywa sztucznego. Zapewnia to wysoką odporność na uszkodzenia mechaniczne oraz bezpieczeństwo pożarowe. Dzięki solidnym zaciskom śrubowym oraz 32 stabilnym pinom (szeregi a, c) uzyskuje się trwałe i bezpieczne połączenie elektryczne.

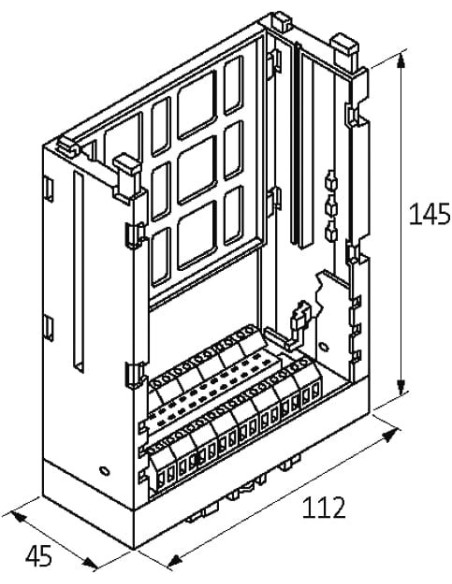

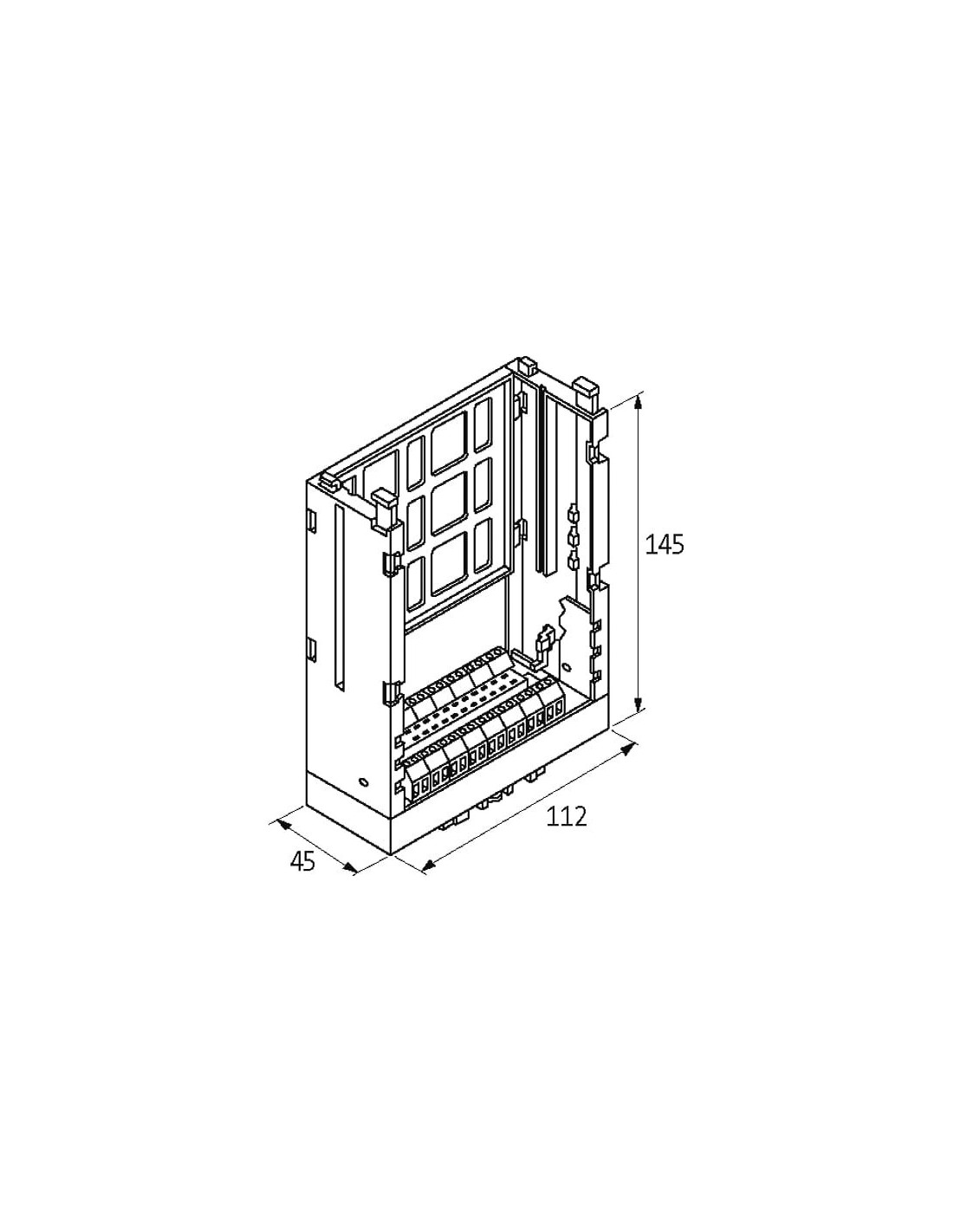

Wymiary uchwytu: 145 mm głębokości, 112 mm wysokości, 45 mm szerokości – pozwalają na optymalną organizację przestrzeni w szafie sterowniczej.
Typowe cechy i zalety uchwytu karty Eurocard 32-pin D
- Bezpieczna eksploatacja – zastosowanie specjalnych dźwigni blokujących ułatwia wkładanie i wyjmowanie kart, eliminując ryzyko przypadkowego rozłączenia.
- Niezawodność połączenia – pewny kontakt elektryczny dla zasilania do 250 V AC i prądu do 4 A.
- Wszechstronność montażu – umożliwia instalację w różnych pozycjach na szynie nośnej lub innym podłożu.
- Trudnopalność – wysoki poziom bezpieczeństwa, nawet w wymagających środowiskach przemysłowych.
- Standardowe rozmieszczenie pinów, zgodność z normą EN 60603 – gwarancja kompatybilności z szeroką gamą urządzeń.
Możliwości wykorzystania i typowe zastosowania
Uchwyt karty Eurocard SKT 32 D 63512 znajduje zastosowanie w rozbudowanych systemach automatyki przemysłowej, aplikacjach pomiarowych oraz w instalacjach wymagających częstej wymiany i serwisowania kart elektroniki. Dzięki łatwemu montażowi i intuicyjnemu systemowi blokowania, doskonale sprawdzi się zarówno przy budowie nowych instalacji, jak i podczas modernizacji już istniejących systemów.
Podsumowanie – pewność, uniwersalność, bezpieczeństwo
Uchwyt karty Eurocard SKT 32 D 63512 to rozwiązanie zapewniające niezawodność, łatwość obsługi i bezpieczeństwo połączeń w aplikacjach przemysłowych i automatyce. Jego uniwersalność, zgodność ze standardami oraz solidność wykonania sprawiają, że jest to sprawdzony wybór do szaf sterowniczych, paneli operatorskich oraz zaawansowanych systemów sterowania.
