Dostępny
Zaciski sprężynowe
48-piny F (EN 60603)

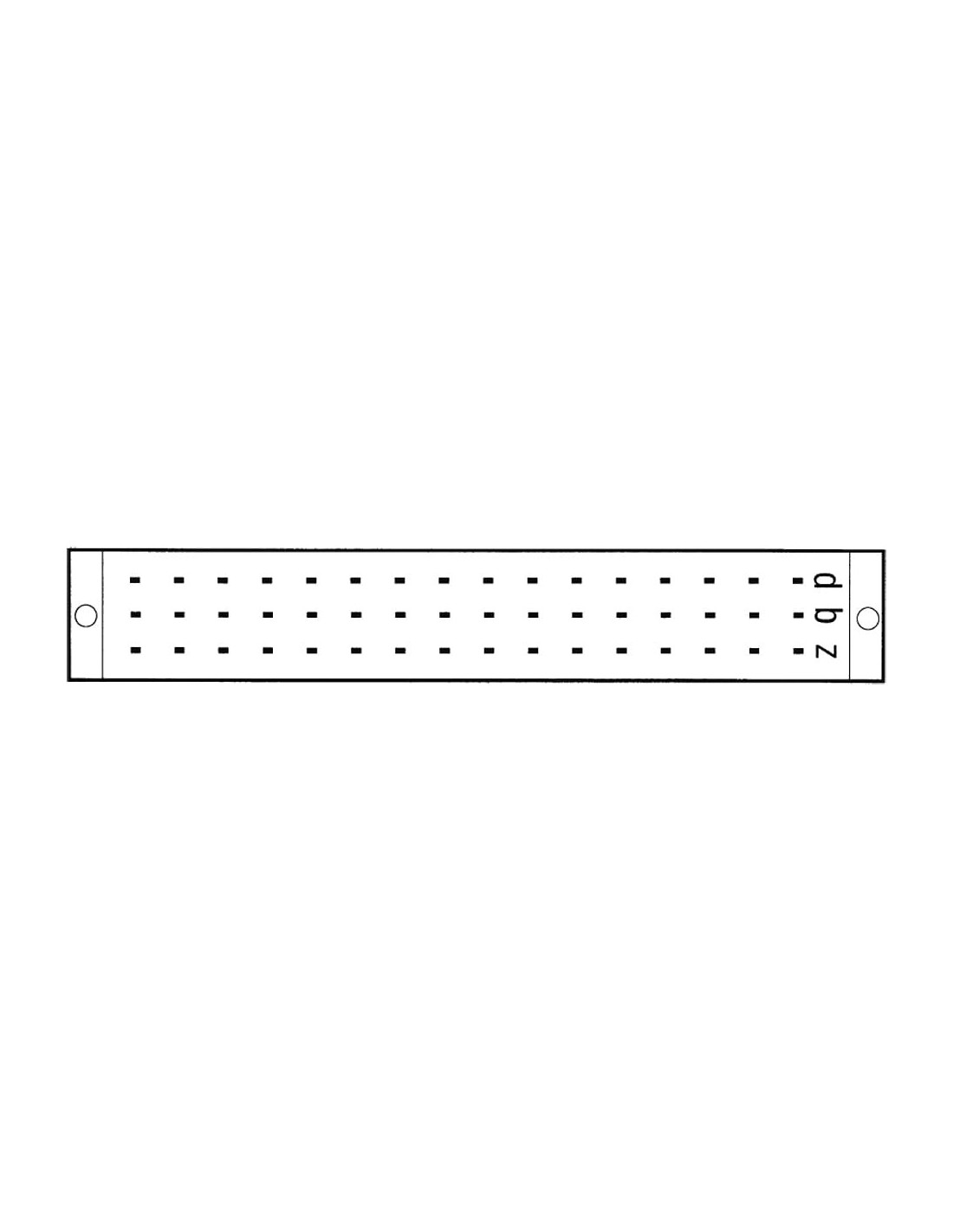

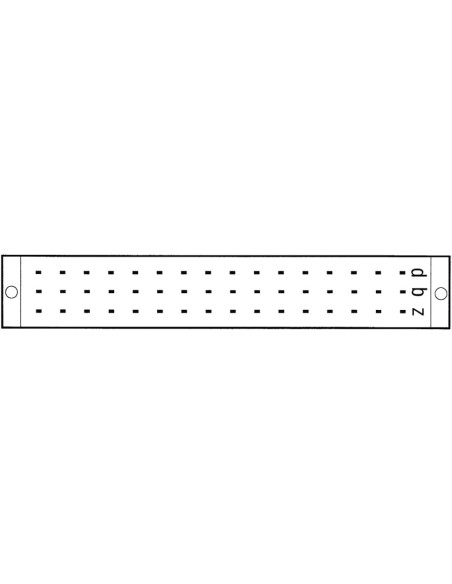

Szereg z, b, d
250 V AC
Za pomocą pionowego adaptera zatrzaskowego SASA 135 nr art. 63900 wszystkie uchwyty kart wtykowych można zamocować na zatrzask również w pionie.
Głębokościomierz T2 stosuje się w przypadku włożonej karty Eurocard bez panelu przedniego

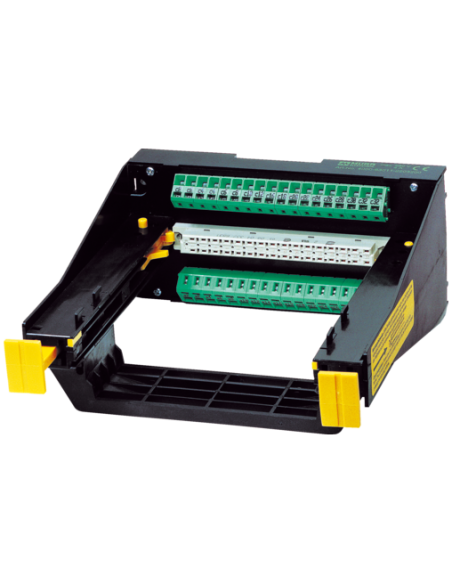

Obydwie żółte dźwignie blokujące znajdują się w dolnym położeniu. Płytkę drukowaną Eurocard należy wsunąć w uchwyt karty. Karta zostaje zablokowana, przez co zapewnione jest jej pewne osadzenie. Po naciśnięciu na żółty element blokujący karta zostaje wypięta i można ją wyjąć.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 250 V |
| Prąd roboczy maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza jednożyłowego maks. | 4 mm² |
Ochrona urządzenia | Elektryczna
| Kategoria przepięcia (EN 60664-1) | I |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone, geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 63 mm |
| Szerokość | 137 mm |
| Głębokość | 170 mm |
Uchwyt karty Eurocard 4000-63011-4304800 – funkcjonalny i solidny zacisk sprężynowy
Uchwyt karty Eurocard 4000-63011-4304800 to niezawodne i praktyczne rozwiązanie do montażu kart wtykowych Eurocard w nowoczesnych systemach automatyki, sterowania oraz rozdzielnicach. Zaawansowana konstrukcja, zgodna z normą EN 60603, umożliwia szybkie i pewne osadzenie karty, zapewniając wysoki poziom bezpieczeństwa oraz stabilności połączenia.
Zastosowanie uchwytu karty Eurocard 48 pin F
Uchwyt karty Eurocard znajduje zastosowanie w instalacjach przemysłowych, automatyce budynkowej oraz wszędzie tam, gdzie wymagane są bezpieczne i solidne połączenia kart wtykowych. Doskonale sprawdzi się w szafach sterowniczych oraz systemach wymagających łatwego montażu i demontażu kart Eurocard bez użycia dodatkowych narzędzi.
- Wielokanałowe łączenie sygnałów i zasilania – wyprowadzenia 48-pin pozwalają na obsługę rozbudowanych układów.
- Szybka wymiana kart – praktyczny mechanizm blokujący ułatwia wyjmowanie i wkładanie płytek PCB.
- Bezpieczny montaż pionowy lub poziomy – możliwość wykorzystania adaptera zatrzaskowego do różnych typów montażu.
- Uniwersalność – możliwość montażu na szynie nośnej zgodnej z normą EN 60715.
Zalety stosowania zacisków sprężynowych w uchwycie Eurocard
Dzięki zastosowaniu zacisków sprężynowych, instalacja odbywa się szybko i wygodnie, bez konieczności lutowania czy stosowania dodatkowych narzędzi. Maksymalny przekrój przyłącza jednożyłowego do 4 mm² umożliwia podłączenie przewodów zasilających oraz sygnałowych o większych średnicach.
- Zwiększona trwałość połączenia dzięki sprężynowemu mechanizmowi zaciskowemu.
- Prosta obsługa – żółte dźwignie blokujące po obu stronach umożliwiają łatwe i szybkie wypinanie karty.
- Pewne osadzenie płytki drukowanej dzięki specjalnej konstrukcji blokad oraz prowadnic.
Bezpieczeństwo i odporność – parametry techniczne kluczowe w zastosowaniach przemysłowych
Obudowa uchwytu wykonana jest z trudnopalnego tworzywa sztucznego, co podnosi poziom bezpieczeństwa przeciwpożarowego nawet w wymagających środowiskach. Produkt spełnia normy kategorii przepięcia I (EN 60664-1), a maksymalne napięcie robocze 250 V AC i prąd roboczy do 4 A zapewniają uniwersalność zastosowań.
Wymiary i łatwość montażu uchwytu karty Eurocard
Wyjątkowo kompaktowa budowa (wysokość: 63 mm, szerokość: 137 mm, głębokość: 170 mm) pozwala na łatwą instalację nawet w ograniczonych przestrzeniach szaf przemysłowych. Uchwyt przeznaczony jest do montażu przykręcanego lub zatrzaskowego, co zapewnia elastyczność podczas projektowania rozdzielnic i systemów automatyki.
Uchwyt karty Eurocard 4000-63011-4304800 to doskonały wybór do profesjonalnych zastosowań, wszędzie tam, gdzie liczy się trwałość, wygoda obsługi oraz bezpieczeństwo połączeń sygnałowych i zasilających.
