Dostępny
Zaciski śrubowe
32-piny F (EN 60603)
Szereg b, z
250 V AC
Za pomocą pionowego adaptera zatrzaskowego SASA 135 nr art. 63900 wszystkie uchwyty kart wtykowych można zamocować na zatrzask również w pionie.
Głębokościomierz T2 stosuje się w przypadku włożonej karty Eurocard bez panelu przedniego

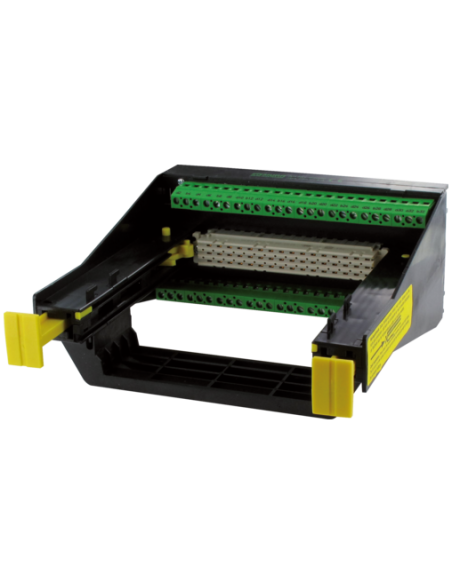

Obydwie żółte dźwignie blokujące znajdują się w dolnym położeniu. Płytkę drukowaną Eurocard należy wsunąć w uchwyt karty. Karta zostaje zablokowana, przez co zapewnione jest jej pewne osadzenie. Po naciśnięciu na żółty element blokujący karta zostaje wypięta i można ją wyjąć.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 250 V |
| Prąd roboczy maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza jednożyłowego maks. | 4 mm² |

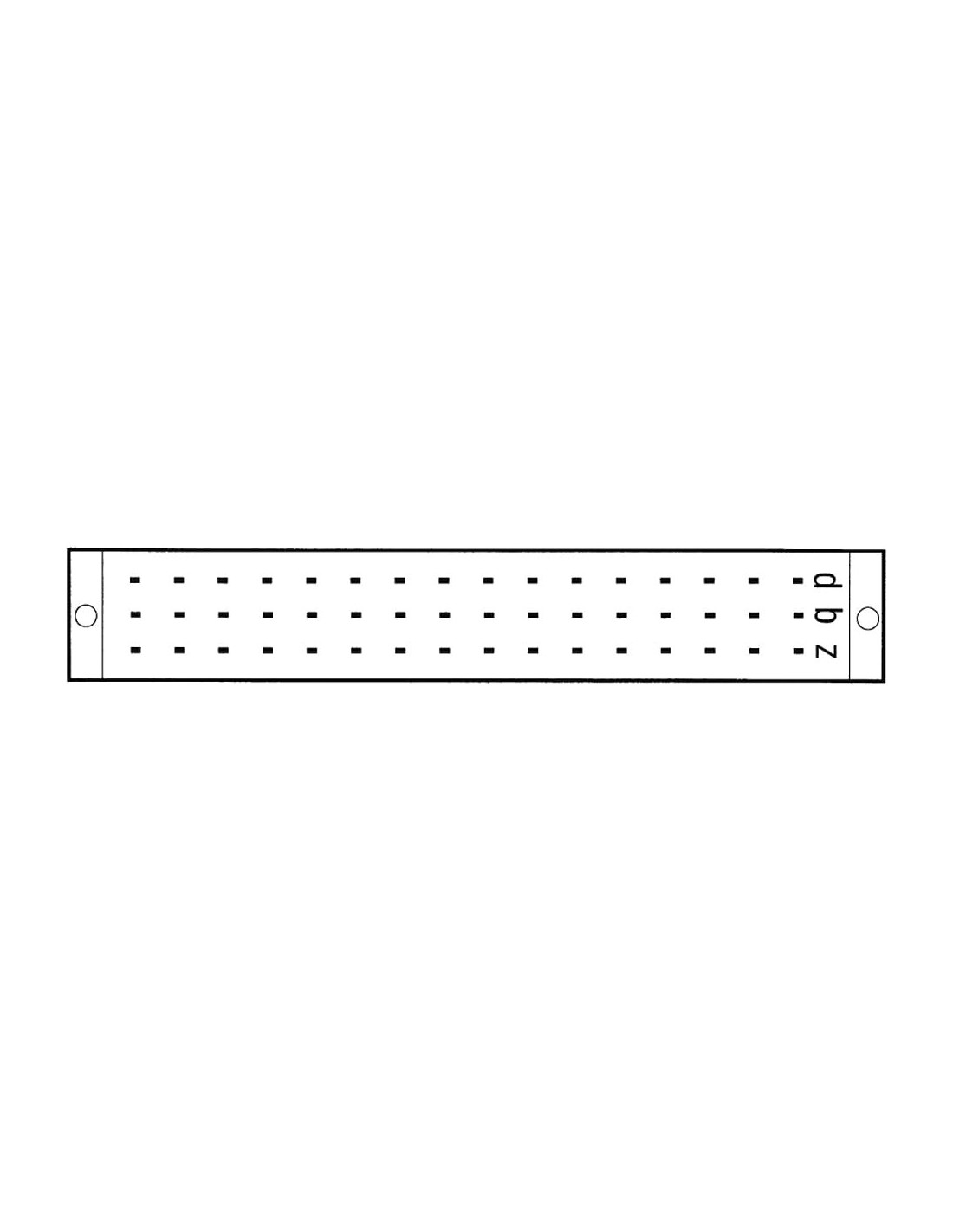

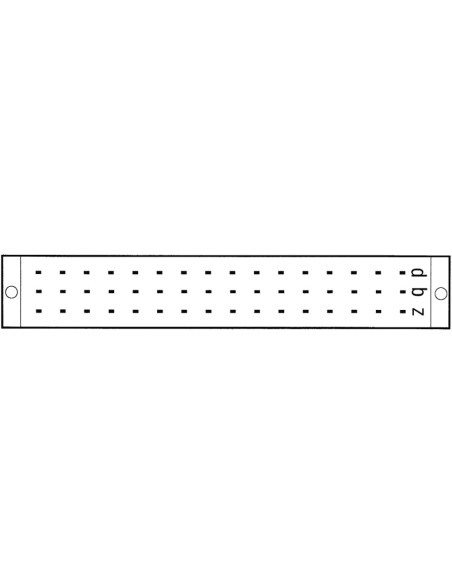

Instalowanie | Układ pinów
| Liczba biegunów | 32 |
Ochrona urządzenia | Elektryczna
| Kategoria przepięcia (EN 60664-1) | I |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane techniczne | Dane mechaniczne
| Forma konstrukcyjna listwy z gniazdami | F (EN 60603) |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone, geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

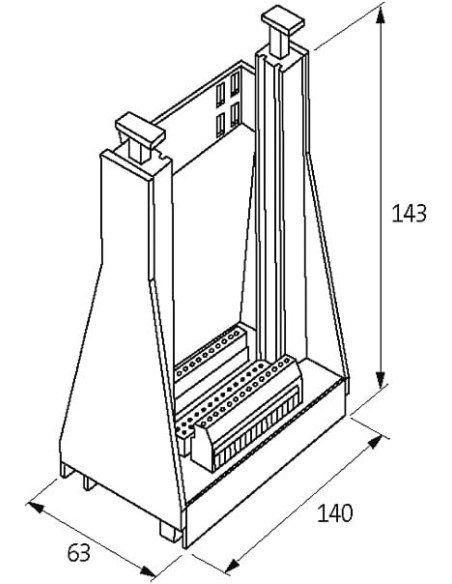

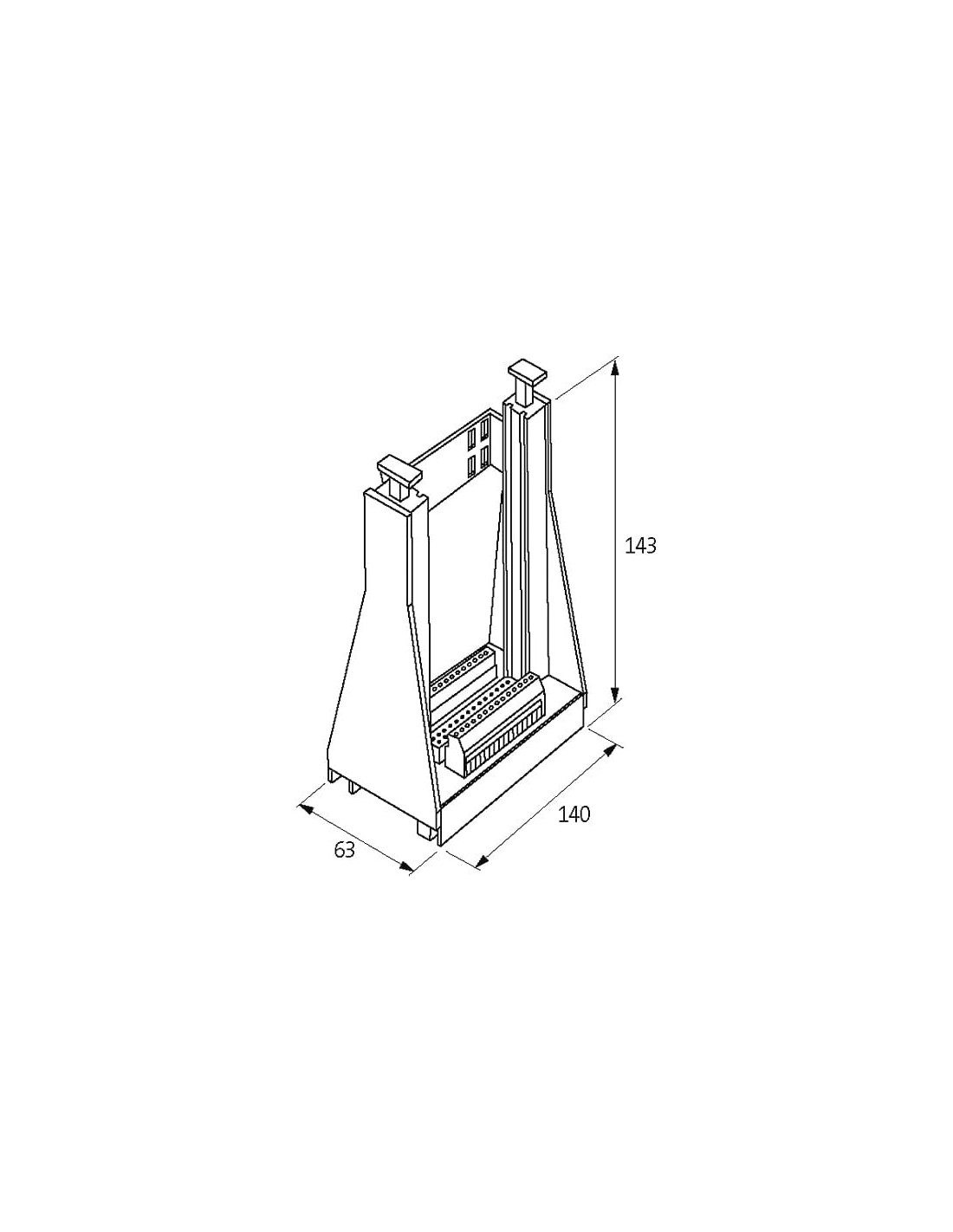

Uchwyt na karty Eurocard 32-piny F (EN 60603) – Kod produktu 63010
Uchwyt na kartę Eurocard 32-piny F to profesjonalne rozwiązanie dedykowane do bezpiecznego i stabilnego montażu kart wtykowych Eurocard. Produkt spełnia normę EN 60603, charakteryzuje się wysoką jakością wykonania oraz odpornością na czynniki mechaniczne i środowiskowe. Dzięki konstrukcji umożliwiającej osadzenie karty zarówno w pozycji poziomej, jak i pionowej, uchwyt znajduje zastosowanie w wielu obszarach automatyki przemysłowej, telekomunikacji i systemach sterowania.
Wszechstronność zastosowań uchwytu Eurocard 63010
Uniwersalny uchwyt na karty Eurocard pozwala szybko i wygodnie montować oraz demontować karty wtykowe bez użycia narzędzi. Obie żółte dźwignie blokujące gwarantują pewne i trwałe zamocowanie płytki drukowanej, a ich ergonomiczne rozwiązanie umożliwia błyskawiczne wypięcie karty poprzez naciśnięcie elementów blokujących. Produkt znajduje szerokie zastosowanie w:
- Automatyce przemysłowej – budowa szaf sterowniczych oraz systemów automatyki
- Budowie maszyn i urządzeń – szybkie serwisowanie oraz wymiana modułów
- Systemach telekomunikacyjnych
- Laboratoriach oraz prototypowniach
Najważniejsze zalety montażu i eksploatacji
Konstrukcja z wytrzymałego tworzywa sztucznego zapewnia wysoki poziom ochrony mechanicznej i odporności ogniowej (trudnopalność). Wysoka kompatybilność z adapterami (np. SASA 135) umożliwia zastosowanie w różnych konfiguracjach montażowych. Szczególnie przydatne są funkcje takie jak:
- Możliwość montażu na szynie DIN (EN 60715) – szybka instalacja w standardowych rozdzielnicach
- Zaciski śrubowe dla pewnego i bezpiecznego połączenia elektrycznego
- Łatwość wpinania i wypinania kart dzięki przemyślanym dźwigniom blokującym
- Maksymalny prąd roboczy 4 A i napięcie 250 V AC umożliwiają zastosowanie uchwytu w wielu aplikacjach elektrycznych i elektronicznych
Parametry techniczne i certyfikaty jakości
Produkt spełnia wymagania EN 60603 oraz EN 60715 dla montażu na szynie nośnej. Jest przeznaczony zarówno do montażu przykręcanego, jak i zatrzaskowego. Klasa ochrony przepięciowej I (zgodnie z EN 60664-1) zapewnia bezpieczeństwo użytkowania. Współpracuje z płytkami drukowanymi bez panelu frontowego oraz umożliwia pomiar głębokości za pomocą głębokościomierza T2.
Typowe zastosowanie uchwytu na karty Eurocard
Dzięki uniwersalności i niezawodnej konstrukcji uchwyt Eurocard znajduje zastosowanie w różnorodnych systemach automatyki, w przemyśle elektronicznym oraz wszędzie tam, gdzie istotne są wygoda oraz bezpieczeństwo montażu i eksploatacji kart wtykowych.
