Uchwyt karty Eurocard SKP 48/IF(b,d,z) 63020

Zaciski śrubowe
48-piny F (EN 60603)
Szereg z, b, d
250 V AC
Za pomocą pionowego adaptera zatrzaskowego SASA 135 nr art. 63900 wszystkie uchwyty kart wtykowych można zamocować na zatrzask również w pionie.
Głębokościomierz T2 stosuje się w przypadku włożonej karty Eurocard bez panelu przedniego

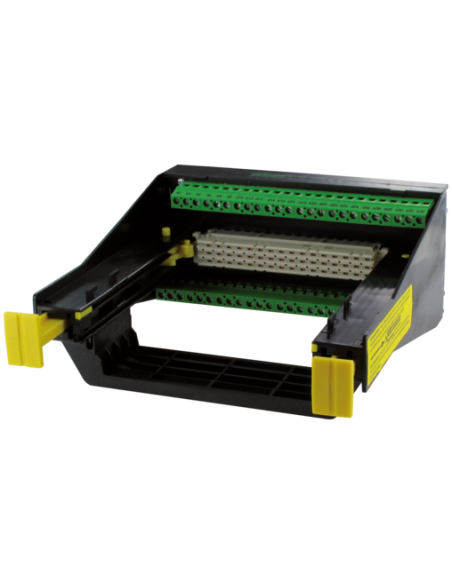

Obydwie żółte dźwignie blokujące znajdują się w dolnym położeniu. Płytkę drukowaną Eurocard należy wsunąć w uchwyt karty. Karta zostaje zablokowana, przez co zapewnione jest jej pewne osadzenie. Po naciśnięciu na żółty element blokujący karta zostaje wypięta i można ją wyjąć.

Dane elektryczne | Zasilanie

Dane techniczne | Instalowanie

Instalowanie | Układ pinów

Ochrona urządzenia | Elektryczna

Ochrona urządzenia | Media

Dane techniczne | Dane mechaniczne

Dane mechaniczne | Dane materiałowe

Dane mechaniczne | Dane montażowe

Uchwyt karty Eurocard SKP 48/IF(b,d,z) 63020 – niezawodne mocowanie kart Eurocard

Uchwyt karty Eurocard SKP 48/IF(b,d,z) 63020 to wysokiej jakości komponent przeznaczony do profesjonalnych zastosowań w instalacjach przemysłowych i automatyce. Umożliwia bezpieczne i stabilne mocowanie kart Eurocard, zapewniając niezawodność połączeń elektrycznych oraz wygodę obsługi podczas montażu i serwisu.

Zastosowanie uchwytu karty Eurocard w systemach automatyki

Produkt dedykowany jest do tablic sterowniczych, systemów automatyki przemysłowej, laboratoriów pomiarowych oraz miejsc, gdzie wykorzystywane są karty Eurocard. Ze względu na zgodność ze standardem EN 60603, uchwyt doskonale sprawdza się w środowiskach, które wymagają wysokiej niezawodności i powtarzalności połączeń.

• Bezpieczne mocowanie kart Eurocard – specjalne żółte dźwignie blokujące zapobiegają przypadkowemu wypięciu, jednocześnie ułatwiając wymianę kart.
• Możliwość montażu pionowego – dzięki adapterowi zatrzaskowemu SASA 135 (nr art. 63900) uchwyt można zamocować również w pionie, zwiększając elastyczność aranżacji i oszczędność miejsca w szafie sterowniczej.
• Wytrzymała konstrukcja – wykonany z trudnopalnego tworzywa sztucznego, zapewnia długą żywotność oraz odporność na warunki eksploatacyjne.
• Łatwy montaż – mocowanie poprzez przykręcenie lub zatrzaśnięcie umożliwia szybkie i pewne umieszczenie uchwytu na szynie DIN (EN 60715).
• Precyzyjna mechanika – głębokościomierz T2 umożliwia stosowanie karty bez panelu przedniego, eliminując ryzyko nieprawidłowego położenia.

Charakterystyka i korzyści z zastosowania uchwytu Eurocard SKP 48/IF 63020

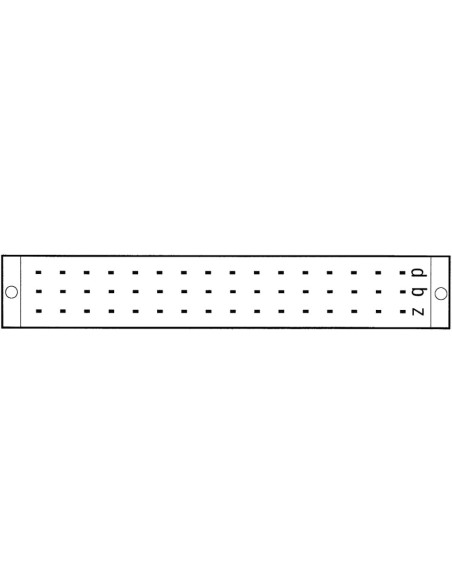

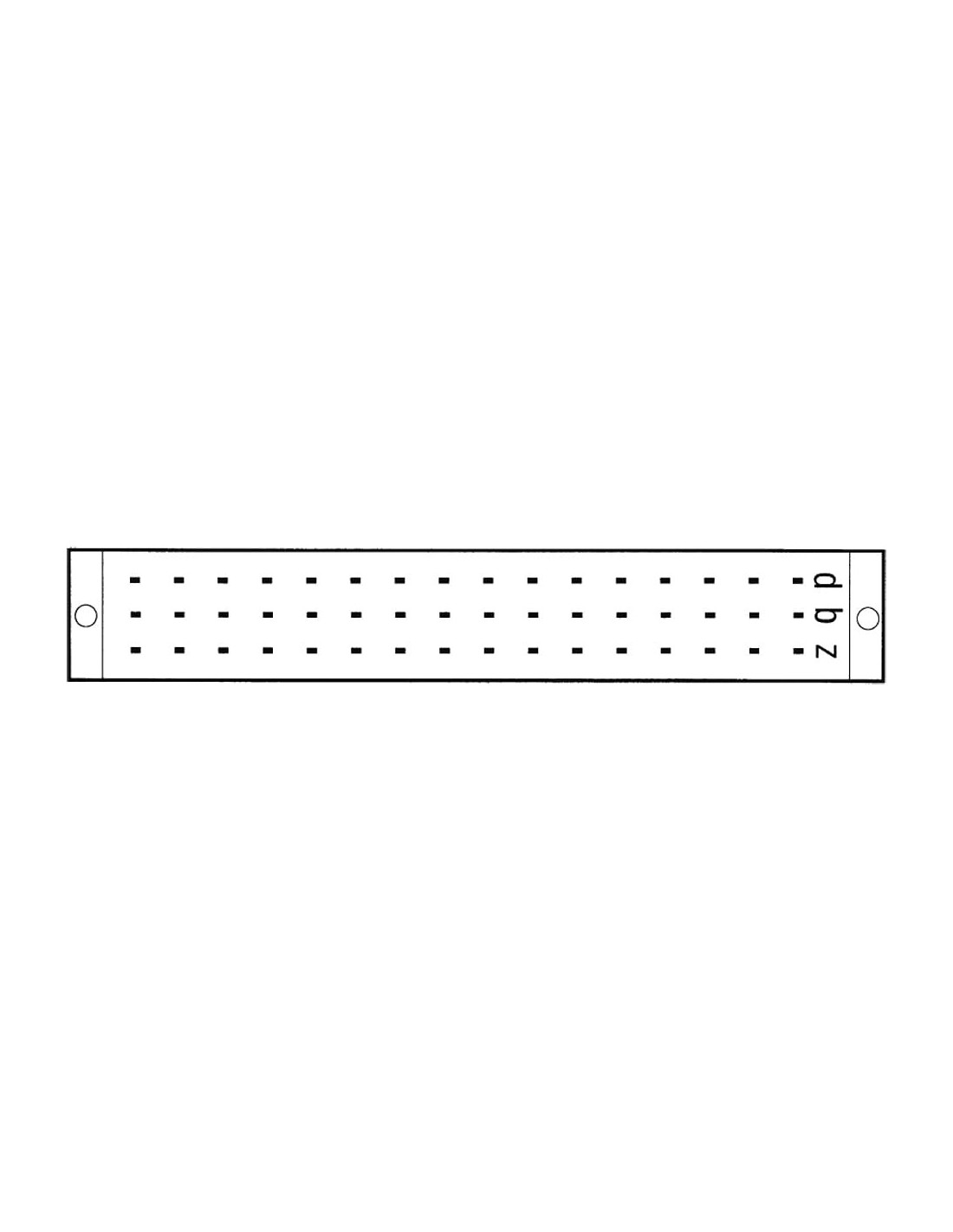

Uchwyt wyposażony w zaciski śrubowe umożliwia podłączenie przewodów o przekroju do 4 mm², co pozwala na bezproblemowe prowadzenie sygnałów i zasilania. Wysoki stopień trudnopalności oraz zgodność z kategorią przepięcia I (EN 60664-1) gwarantują bezpieczeństwo użytkowania. Standardowy rozstaw pinów – 48 styków w szeregach z, b, d – pozwala na współpracę z szeroką gamą kart wtykowych.

Typowe zastosowania uchwytu Eurocard

Uchwyt karty Eurocard SKP 48/IF znajduje zastosowanie m.in. w:

• panelach automatyki przemysłowej,
• systemach sterowania maszyn,
• rozbudowanych układach pomiarowych,
• instalacjach laboratoryjnych,
• serwisie i testowaniu płytek drukowanych.

Zapewnia łatwy montaż i demontaż kart przetwarzających sygnały zarówno w prototypach, jak i w gotowych urządzeniach.

Budowa uchwytu karty Eurocard – ergonomia i wygoda użytkowania

Kompaktowe wymiary (wysokość: 137 mm, szerokość: 63 mm, głębokość: 170 mm) umożliwiają instalację w miejscach o ograniczonej przestrzeni. Mechanizm blokujący pozwala na szybkie wsunięcie i zablokowanie płytki drukowanej, a po naciśnięciu żółtego elementu karta zostaje sprawnie wypięta.

To nowoczesne rozwiązanie dostosowane do wymagań współczesnych systemów automatyki, gwarantujące pewność montażu, elastyczność i bezpieczeństwo użytkowania.
