Dioda uniwersalna 1 300 V, 1 A
10 diod
diody pojedynczo doprowadzane do zacisków
Moduły diodowe nadają się do okablowania odbiorników indukcyjnych (zawór, stycznik itp.)
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 48 V |
| Napięcie robocze DC maks. | 48 V |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |

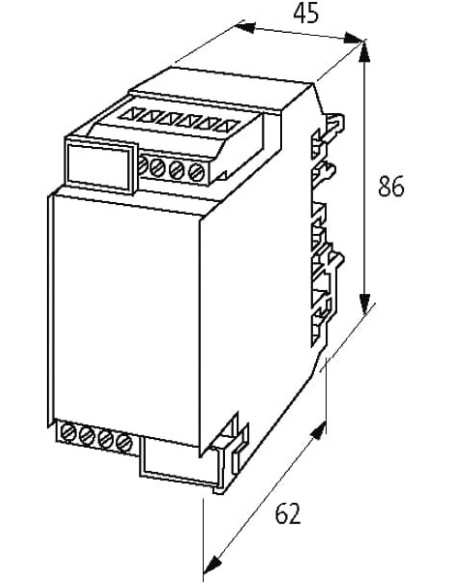

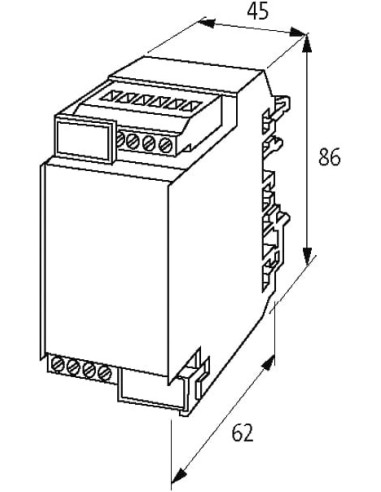

| Wysokość | 86 mm |
| Szerokość | 45 mm |
| Głębokość | 62 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 20 |

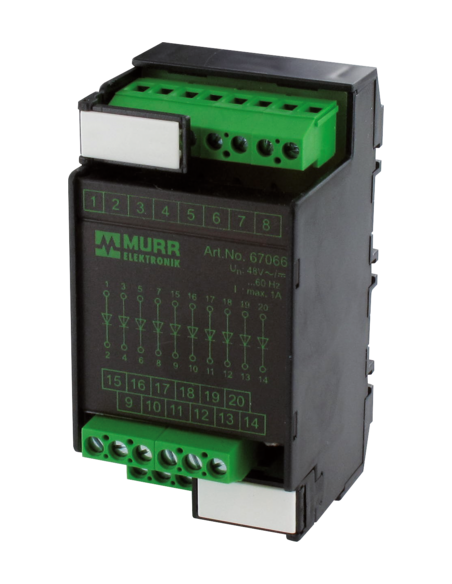

Moduł diodowy 67066 – profesjonalny moduł ochronny i separacyjny do instalacji przemysłowych
Moduł diodowy 67066 to rozwiązanie przeznaczone do niezawodnego odłączania i ochrony odbiorników indukcyjnych, takich jak zawory elektromagnetyczne, styczniki oraz inne urządzenia automatyki przemysłowej. Produkt wyróżnia się solidną konstrukcją oraz uniwersalnością, umożliwiając zastosowanie w szerokim zakresie aplikacji automatyki i elektrotechniki.
Zastosowanie i funkcjonalność modułu diodowego 67066

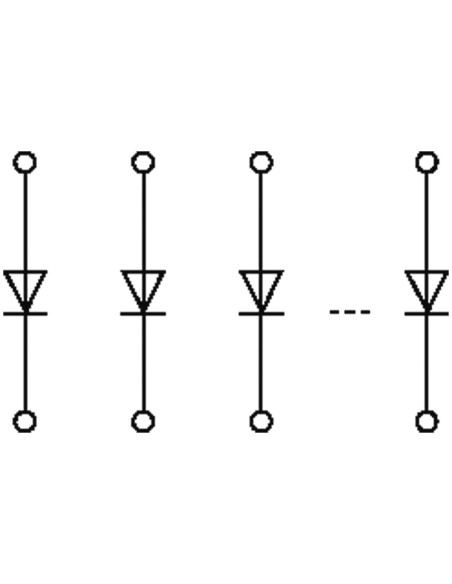

Moduł diodowy 67066 umożliwia wygodne, pojedyncze podłączenie 10 niezależnych diod prostowniczych do zacisków śrubowych. Każda dioda jest przystosowana do pracy przy napięciu do 1300 V i prądzie 1 A, zapewniając skuteczne zabezpieczenie układów elektronicznych przed przepięciami oraz chroniąc styki przed łukami elektrycznymi powstającymi podczas pracy urządzeń indukcyjnych.
- Ochrona styczników i zaworów przed szkodliwymi przepięciami
- Minimalizacja ryzyka uszkodzenia elementów sterujących
- Możliwość montażu na standardowej szynie DIN (TH35, G32 zgodnie z EN 60715)
- Łatwość instalacji dzięki przejrzystej numeracji oraz zaciskom śrubowym
Najważniejsze zalety modułu diodowego 67066
Moduł diodowy 67066 to wszechstronny komponent stosowany w rozdzielnicach, szafach sterowniczych oraz wszędzie tam, gdzie niezbędna jest niezawodna separacja sygnałów oraz ochrona urządzeń przed skutkami indukcyjnego wzrostu napięcia. Do najważniejszych zalet należą:
- Wysoka odporność temperaturowa – praca w zakresie od -20°C do +60°C
- Kompaktowe wymiary – łatwy montaż i optymalizacja przestrzeni w rozdzielni
- 20 biegunów – możliwość podłączenia większej liczby urządzeń przy zachowaniu pełnej przejrzystości okablowania
- Trwała konstrukcja z zaciskami śrubowymi SK pozwala na wielokrotne podłączanie przewodów bez ryzyka obluzowania połączenia
Przykładowe zastosowania modułu diodowego 67066
Moduł diodowy 67066 znajduje zastosowanie w automatyce przemysłowej, sterowniach maszyn, systemach bezpieczeństwa, układach sterowania oświetleniem oraz obwodach zasilania cewki styczników. Stosowanie tego modułu zwiększa bezpieczeństwo eksploatacji oraz trwałość urządzeń wymagających ochrony przed przepięciami i niepożądanym przepływem prądu wstecznego.
