Nadajnik
ok. 2.5 MΩ
Moduł jest przeznaczony do podłączenia potencjometru. Napięcie wyjściowe modułu można ustawić w zakresie od 0 ... 10, lub niezależnie od używanego zakresu pomiarowego potencjometru. Nawet wtedy, gdy potencjometr jest używany w 50% napięcie wyjściowe może być pokryte w pełnym zakresie.
dla czujników 3-przewodowych lub przełączników mechanicznych, NPN, (EN 61131-2)
Dane techniczne | Dane elektryczne
| Liniowość | +0,3 % |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 20 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze US DC | 12 V |
| Pobór prądu maks. | 20 mA |
Dane elektryczne | Wejście
| Prąd czujnika US na wejście maks. | 0,015 A |
Dane elektryczne | Wyjście
| Napięcie wyjściowe DC min. | 0 V |
| Napięcie wyjściowe DC maks. | 10 V |
| Napięcie wyjściowe ustawiane | tak |
| Prąd wyjściowy | 0,01 A |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony, zielony |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| odporny na zwarcie | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 90 mm |
| Szerokość | 12,4 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -30 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | UB |
| PIN 2 | 0 V |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | E 3 |
| PIN 2 | E 2 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 2 | E 1 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 2 |
| PIN 1 | Out |
| PIN 2 | 0 V |

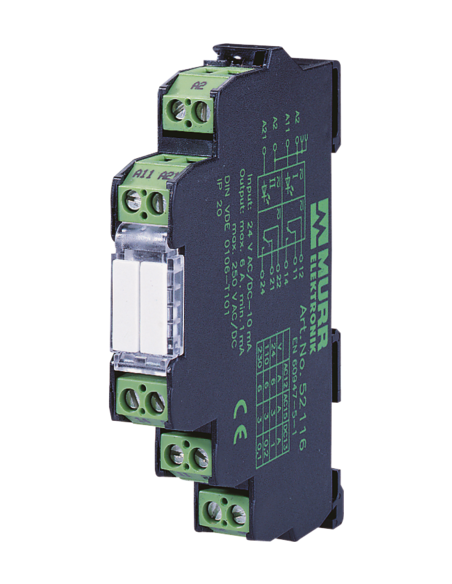

Moduł potencjometru 3000-62004-8200010 – uniwersalny przetwornik sygnału analogowego
Moduł potencjometru 3000-62004-8200010 to nowoczesne rozwiązanie przeznaczone do precyzyjnego podłączania potencjometrów oraz czujników 3-przewodowych i przełączników mechanicznych typu NPN. **Urządzenie umożliwia łatwe ustawienie napięcia wyjściowego w szerokim zakresie od 0 do 10 V**, niezależnie od bieżącego położenia potencjometru. Dzięki temu doskonale sprawdza się w aplikacjach wymagających płynnej regulacji sygnału analogowego.
Zalety i możliwości zastosowania modułu potencjometru
Moduł potencjometru został zaprojektowany z myślą o zastosowaniach przemysłowych, gdzie kluczowe są niezawodność oraz elastyczność konfiguracji sygnału wyjściowego. Wyróżnia się m.in.:
- Możliwością pełnego pokrycia zakresu napięcia wyjściowego – nawet przy ustawieniu potencjometru na 50%.
- Zgodnością ze standardem EN 61131-2, co umożliwia współpracę z wieloma rodzajami czujników i urządzeń automatyki.
- Uniwersalnym zakresem napięcia zasilania 20…30 V DC oraz niskim poborem prądu, co pozwala na integrację z szeroką gamą systemów sterowania.
- Odpornością na zwarcia oraz wskaźnikami LED (czerwony i zielony), które wspierają bieżącą diagnostykę pracy modułu.
- Stopniem ochrony IP20 – doskonałym do zabudowy w szafach sterowniczych i na szynie DIN (zgodność z EN 60715).
Typowe zastosowanie modułu potencjometru 3000-62004-8200010
Moduł idealnie sprawdza się w automatyce przemysłowej, procesach sterowania oraz regulacji, m.in. w:
- Sterowaniu siłownikami i napędami elektrycznymi, gdzie wymagana jest płynna regulacja sygnału wejściowego do falowników lub regulatorów.
- Systemach HVAC (ogrzewania, wentylacji i klimatyzacji) – w kontroli zaworów, przepustnic i innych elementów wykonawczych.
- Miernikach, testowych stanowiskach laboratoryjnych oraz automatyzacji procesów technologicznych.
- Modernizacjach układów sterowania, gdzie istnieje potrzeba zamiany sygnałów potencjometrowych na standardowe napięcie wyjściowe 0…10 V.
Wytrzymała i kompaktowa konstrukcja modułu potencjometru

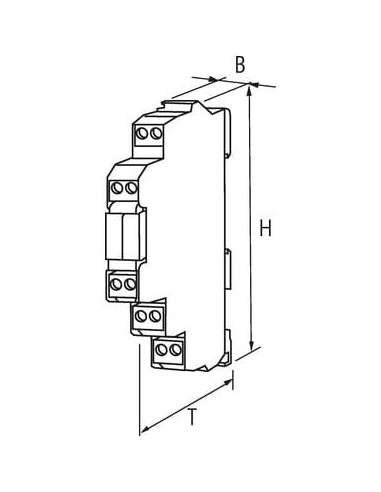

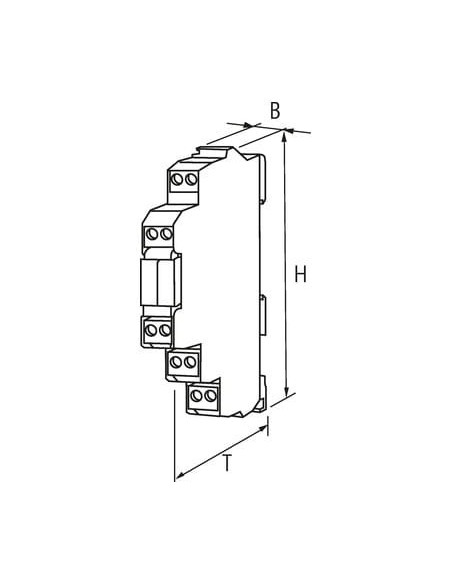

Kompaktowe wymiary: wysokość 90 mm, szerokość 12,4 mm oraz głębokość 70 mm, ułatwiają montaż nawet w ograniczonych przestrzeniach szaf sterowniczych. Moduł wyposażony jest w zaciski sprężynowe FK, zapewniające szybkie i niezawodne połączenie przewodów. Wysoka jakość wykonania oraz odporność na typowe warunki przemysłowe gwarantują stabilną pracę przez długi czas.
Bezpieczna praca i uniwersalność połączeń
Moduł potencjometru 3000-62004-8200010 posiada odporność na zakłócenia oraz zwarcia, a dzięki przemyślanej konstrukcji z licznymi typami połączeń i intuicyjnym opisem pinów, integracja modułu jest szybka i wygodna. Wbudowane wskaźniki LED informują o stanie pracy oraz ewentualnych nieprawidłowościach, podnosząc bezpieczeństwo użytkowania.
Wytrzymałość temperaturowa wynosząca od -25°C do +55°C w trybie pracy oraz zakres przechowywania od -30°C do +80°C czynią ten moduł odpowiednim nawet do trudnych warunków przemysłowych.
