Potencjometr 10-biegowy
10 kΩ
Potencjometry 10-biegowe posiadają gałką obrotową o zakresie dziesiętnym z opcją blokowania

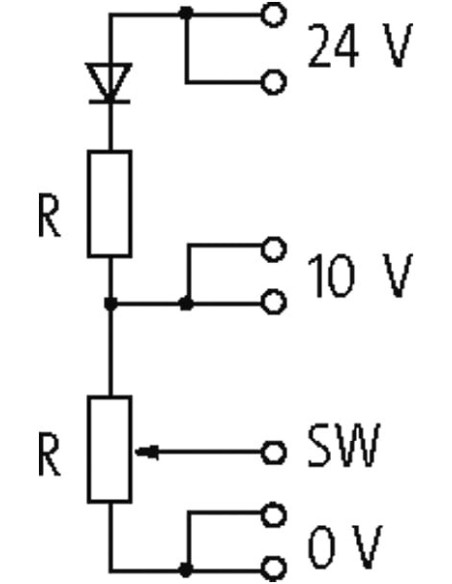

Moduły potencjometrów wykonane są ze stałymi wartościami standardowymi, które są dostępne w wersji 270° lub jako wersja 10-biegowa do precyzyjnej regulacji. Mogą one pracować z 10 V DC lub 24 V DC. Napięcie na potencjometrze dzielone jest przez rezystor wstępny w ten sposób, że po podłączeniu 24 V DC możliwy jest zakres regulacji wartości zadanej ok. 0...11 V. Podłączenie następuje za pomocą zacisków śrubowych.
Dane techniczne | Dane elektryczne
| Moc maks. | 1,4 W |
| Liniowość | ±0,25 % |
| Rezystancja | 10 kΩ |
| Tolerancja oporności | 5 % |
Dane elektryczne | Wejście
| Strata mocy maks. | 0,25 W |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 75 mm |
| Szerokość | 45 mm |
| Głębokość | 65 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 60 °C |
Potencjometr 10-pozycyjny 10 kOhm Murr Elektronik – Precyzyjna regulacja napięcia i sterowania

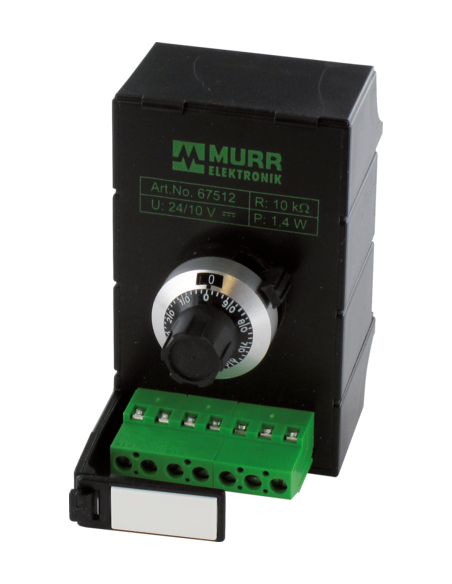

Potencjometr 10-pozycyjny 10 kΩ marki Murr Elektronik (kod produktu: 67512) to wyspecjalizowany element do precyzyjnej regulacji napięcia oraz ustawiania wartości zadanych w układach automatyki. Przeznaczony do montażu na szynie DIN (EN 60715), idealnie sprawdza się w szafach sterowniczych oraz panelach rozdzielczych.
Możliwości zastosowania potencjometru wieloobrotowego 10 kOhm
Moduł potencjometru znajduje zastosowanie wszędzie tam, gdzie wymagana jest precyzyjna regulacja napięcia sterującego – zarówno w instalacjach 10 V DC, jak i 24 V DC. Wbudowane stopniowanie umożliwia wygodny podział wartości zadanej w zakresie dziesiętnym, co pozwala na łatwe i powtarzalne ustawienie żądanego napięcia. Typowe obszary zastosowania obejmują:
- Automatyka przemysłowa – ustawianie wartości zadanych dla sterowników PLC oraz regulatorów analogowych
- Sterowanie napędami i falownikami – regulacja prędkości obrotowej silników
- Systemy HVAC – zarządzanie wydajnością klimatyzacji i wentylacji
- Laboratoria i urządzenia pomiarowe – precyzyjna regulacja napięć referencyjnych
- Panele operatorskie – możliwość ręcznej zmiany parametrów procesów przez operatora
Zalety i cechy charakterystyczne potencjometru 10-pozycyjnego
- Stała, precyzyjna rezystancja 10 kΩ – gwarantuje powtarzalność ustawień i stabilność parametrów
- 10 pozycji regulacji – umożliwia łatwą, skokową regulację napięcia wyjściowego
- Wytrzymała obudowa – przystosowana do montażu na szynie DIN oraz pracy w trudnych warunkach przemysłowych
- Znacznik pozycji na pokrętle – czytelna skala pozwala na szybkie i precyzyjne ustawienie wybranego poziomu
- Zaciski śrubowe – ułatwiają szybkie podłączenie przewodów bez konieczności lutowania
- Możliwość pracy z szerokim zakresem napięcia zasilania 10 V lub 24 V – elastyczność w różnorodnych aplikacjach
Konstrukcja i montaż potencjometru 10-pozycyjnego

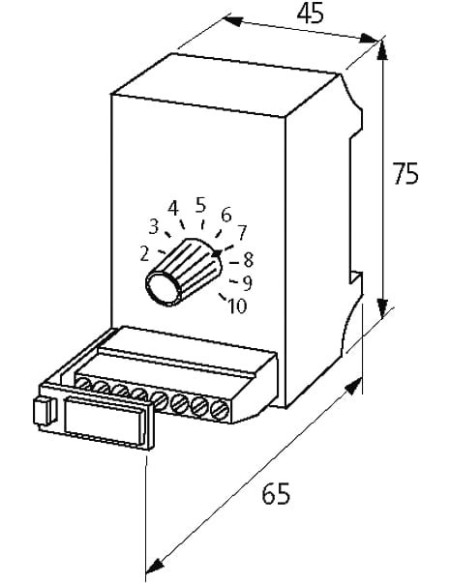

Potencjometr 10-pozycyjny 10 kΩ posiada zwartą konstrukcję o wymiarach 75 × 45 × 65 mm, co umożliwia instalację nawet w ograniczonej przestrzeni. Mechanizm obrotowy z dziesięcioma wyraźnie oznaczonymi pozycjami pozwala na szybkie zmiany oraz blokowanie wybranej wartości. Montaż na szynie DIN zapewnia stabilność oraz ułatwia serwisowanie i wymianę.
Warunki pracy oraz bezpieczeństwo użytkowania
Urządzenie jest przeznaczone do pracy w temperaturze od 0°C do 60°C, co pozwala na szerokie zastosowanie zarówno w warunkach przemysłowych, jak i laboratoryjnych. Moc maksymalna 1,4 W oraz wysoka liniowość (±0,25%) zapewniają niezawodność działania w długim okresie użytkowania.
Potencjometr 10-pozycyjny Murr Elektronik 67512 to optymalne rozwiązanie dla instalacji automatyki, gdzie wymagane jest precyzyjne ustawianie wartości napięcia oraz łatwa i szybka eksploatacja modułów sterujących.
