Dioda uniwersalna 1 300 V, 1 A

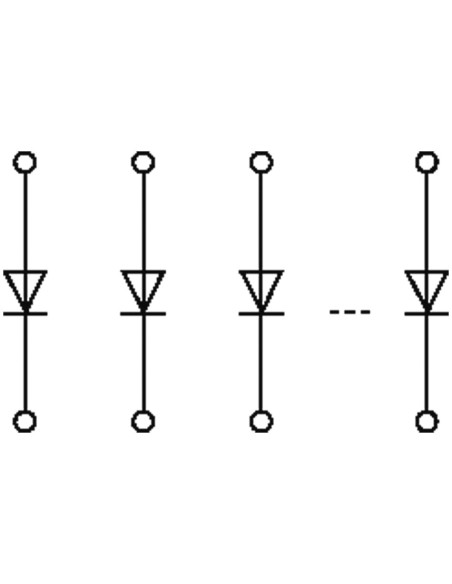

6 diod
diody pojedynczo doprowadzane do zacisków
Moduły diodowe nadają się do okablowania odbiorników indukcyjnych (zawór, stycznik itp.)
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 48 V |
| Napięcie robocze DC maks. | 48 V |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |
| Wysokość | 86 mm |
| Szerokość | 22,5 mm |
| Głębokość | 62 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 12 |
Moduł diodowy MKS-D6/1300-1 67063 – pewność i ochrona w instalacjach elektrycznych
Moduł diodowy MKS-D6/1300-1 67063 to rozwiązanie przeznaczone do skutecznej ochrony i sterowania obwodami elektrycznymi w automatyce przemysłowej. Dzięki zastosowaniu sześciu niezależnych diod o wysokich parametrach, moduł ten ma szerokie zastosowanie w instalacjach wymagających niezawodnej separacji sygnałów oraz zabezpieczenia układów przed przepięciami i prądami zwrotnymi.
Zalety modułu diodowego MKS-D6/1300-1
- Wysoka maksymalna napięcioodporność pojedynczej diody – do 1300 V
- Prąd pracy każdej diody – do 1 A, umożliwiający zabezpieczanie zróżnicowanych odbiorników
- Niezależne wyprowadzenie każdej z 6 diod – elastyczność w konfiguracji połączeń
- Uniwersalne zastosowanie – idealny do okablowania odbiorników indukcyjnych, takich jak cewki zaworów, styczniki elektromagnetyczne oraz różnorodne urządzenia automatyki
- Kompaktowa, modułowa konstrukcja, pozwalająca na szybki i wygodny montaż na standardowej szynie DIN (TH35, G32 zgodnie z EN 60715)
Typowe zastosowania modułu diodowego 1,3kV 1A
MKS-D6/1300-1 67063 jest często wykorzystywany w następujących aplikacjach:
- Ochrona obwodów przekaźnikowych oraz cewek elektromagnesów przed przepięciami indukcyjnymi powstającymi przy rozłączaniu zasilania
- Separacja sygnałów sterujących w wielokanałowych systemach automatyki i sterowania
- Zabezpieczenie wejść i wyjść PLC oraz sterowników przemysłowych
- Blokowanie przepływu prądu w niepożądanych kierunkach, eliminując ryzyko uszkodzenia wrażliwych elementów układów
Konstrukcja i montaż modułu

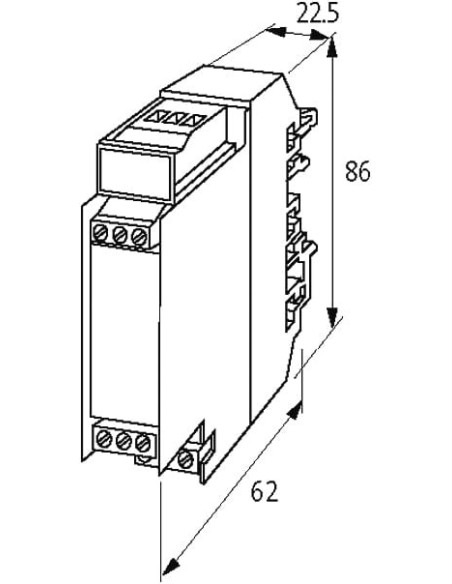

Kompaktowe wymiary obudowy (86 x 22,5 x 62 mm) oraz wytrzymała konstrukcja gwarantują łatwy montaż w rozdzielnicach i szafach sterowniczych, nawet w warunkach ograniczonej przestrzeni. Moduł wyposażony jest w zaciski śrubowe, co zapewnia solidność i pewność połączeń elektrycznych.
Dzięki możliwości pracy w zakresie temperatur od -20°C do +60°C, produkt doskonale sprawdzi się również w trudnych warunkach przemysłowych.
Korzyści z wdrożenia modułu diodowego
- Znaczące wydłużenie żywotności przekaźników i urządzeń automatyki przez skuteczne tłumienie przepięć
- Zwiększenie bezpieczeństwa instalacji elektrycznej
- Skrócenie czasu serwisu i wymiany komponentów dzięki niezawodności działania
- Możliwość wykorzystania w wielu aplikacjach automatyki przemysłowej, budynkowej i procesowej
Moduł diodowy MKS-D6/1300-1 (kod: 67063) to uniwersalne i niezawodne rozwiązanie dla każdego, kto oczekuje podwyższonej ochrony oraz elastyczności w rozbudowie instalacji elektrycznych w środowisku przemysłowym i automatyki.
