Dioda uniwersalna 1 300 V, 1 A
5 par diod
zgodnie z potencjałem anody
Diody połączone parami ze wspólnym sterowanie do testu lampowego
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |
| Wysokość | 86 mm |
| Szerokość | 22,5 mm |
| Głębokość | 62 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 12 |

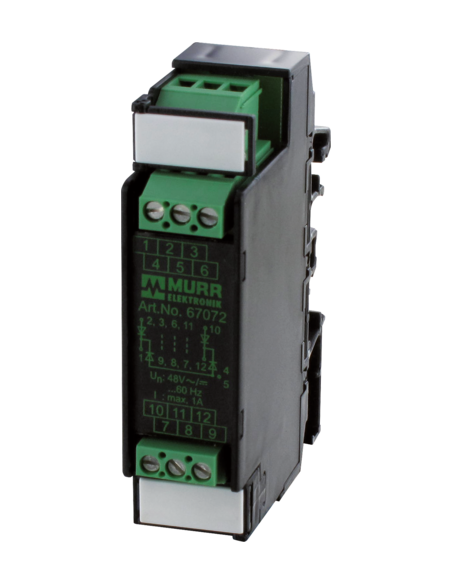

Moduł diodowy MKS-LDP 5/1300 - 1 M 67072 – uniwersalny moduł ochrony i separacji sygnałów
Moduł diodowy MKS-LDP 5/1300 - 1 M o kodzie produktu 67072 to nowoczesny element instalacji elektrycznych, przeznaczony do szerokiego zakresu zastosowań przemysłowych i automatyki. Umożliwia separację sygnałów, ochronę urządzeń i wyjść sterowników PLC oraz bezpieczną diagnostykę i testowanie obwodów.
Najważniejsze cechy i zalety modułu diodowego
- 5 par diod połączonych zgodnie z potencjałem anody – zapewnia uniwersalność i niezawodność działania w różnych konfiguracjach obwodów.
- Maksymalne napięcie pracy 1300 V oraz obciążalność do 1 A gwarantują szeroki zakres zastosowań nawet w wymagających warunkach.

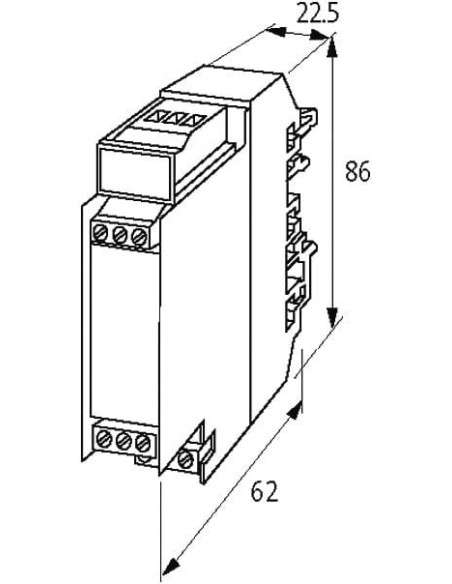

- Kompaktowe wymiary (22,5 mm szerokości, 86 mm wysokości, 62 mm głębokości) pozwalają na montaż nawet w mocno ograniczonej przestrzeni rozdzielni.
- Łatwy montaż na szynie DIN TH35 lub G32 (EN 60715) umożliwia szybką instalację i integrację z innymi elementami automatyki.
- Zaciski śrubowe SK ułatwiają pewne i trwałe podłączenie przewodów.
- Wytrzymałość na temperaturę: od -20°C do +60°C, co umożliwia zastosowanie w różnych środowiskach pracy.
Zastosowanie modułu diodowego 67072
Moduły diodowe takie jak MKS-LDP 5/1300 - 1 M są stosowane wszędzie tam, gdzie kluczowa jest skuteczna separacja sygnałów oraz zabezpieczenie obwodów przed potencjalnymi przepięciami. Idealnie sprawdzają się w:
- automatyce przemysłowej – do izolacji sygnałów wejściowych i wyjściowych sterowników PLC
- ochronie czujników i elementów wykonawczych
- systemach alarmowych i sygnalizacyjnych
- testowaniu i diagnostyce obwodów elektrycznych
- budowie rozdzielnic oraz paneli sterowniczych
Konstrukcja modułu diodowego – przemyślane rozwiązania

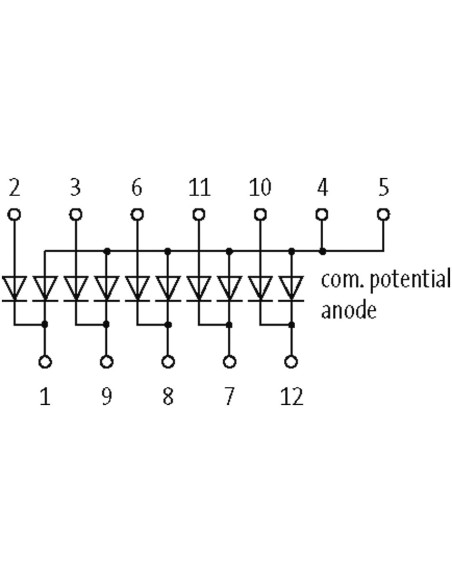

Zastosowanie pięciu par diod połączonych parami ze wspólnym sterowaniem według schematu lampowego zapewnia łatwość wprowadzania sygnałów testowych i znacznie zwiększa wygodę podczas serwisowania lub rozbudowy instalacji. Przejrzysty układ wyprowadzeń gwarantuje szybki i bezproblemowy montaż oraz diagnostykę.
Bezpieczeństwo i trwałość na lata
Dzięki zastosowaniu wytrzymałych podzespołów oraz solidnej obudowy, moduł spełnia wysokie wymagania norm przemysłowych, co gwarantuje wieloletnią, bezawaryjną pracę nawet w trudnych warunkach eksploatacyjnych.
