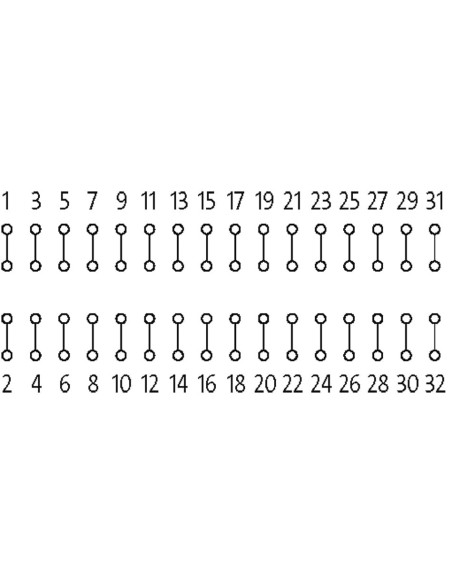

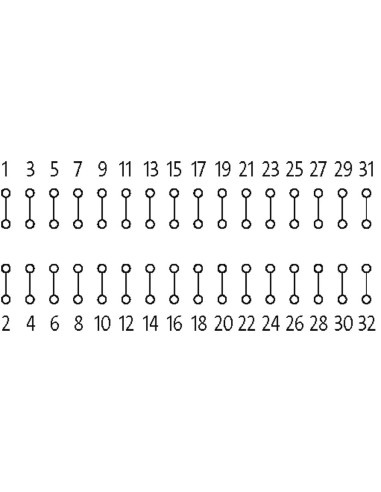

16 par punktów lutowniczych
Pary punktów lutowniczych doprowadzane do zacisków
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 50 V |
| Napięcie robocze DC | 50 V |
| Prąd roboczy maks. | 5 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 4 mm² |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski śrubowe SK |
| Connection information | Lötstützpunktpaare (Raster 5 mm) |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Właściwości obudowy | otwarta budowa |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Odstępy punktów lutowniczych | 24 mm |
| Typ montażu | przykręcone, geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |
| Wysokość | 63 mm |
| Szerokość | 90 mm |
| Głębokość | 36 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Płytka montażowa MP 16 62020 – uniwersalne rozwiązanie do zastosowań przemysłowych
Płytka montażowa MP 16 62020 to praktyczny element wykorzystywany w instalacjach elektrycznych i automatyce przemysłowej. Dzięki zwartej konstrukcji i przemyślanym rozwiązaniom płytka umożliwia sprawne i bezpieczne łączenie przewodów oraz komponentów systemów sterowania.
Praktyczne punkty lutownicze i wygodne zaciski śrubowe
Urządzenie jest wyposażone w 16 par punktów lutowniczych, z których każdy komplet prowadzi do zacisków śrubowych SK. Takie rozwiązanie zapewnia solidne i trwałe łączenie przewodów bez konieczności użycia dodatkowych narzędzi – wystarczy wprowadzić przewód i dokręcić śrubę. Punkty lutownicze w rastrze 5 mm ułatwiają montaż komponentów oraz pozwalają na przejrzyste rozmieszczenie okablowania.
Zalety płytki montażowej MP 16 62020
- Uniwersalność – możliwość zastosowania w szerokim zakresie urządzeń przemysłowych, szaf sterowniczych, tablic rozdzielczych oraz instalacji automatyki.
- Bezpieczeństwo pracy – trudnopalna obudowa z tworzywa sztucznego minimalizuje ryzyko pożaru nawet w wymagających środowiskach.
- Łatwość montażu – możliwość montażu zarówno na szynie nośnej TH35, G32 (zgodność z EN 60715), jak i przykręcenia do podłoża.
- Kompaktowe wymiary – wysokość 63 mm, szerokość 90 mm, głębokość 36 mm, dzięki czemu płytka nie zajmuje dużo miejsca w szafie sterowniczej.
- Wytrzymałość – maksymalny prąd roboczy to aż 5 A przy napięciu do 50 V AC/DC, co pozwala na obsługę wielu typów sygnałów i zasilania.
- Szeroki zakres temperatur pracy – płytka zachowuje funkcjonalność w zakresie od -20°C do +60°C.
Zastosowanie płytki montażowej MP 16 62020
Płytka MP 16 62020 idealnie sprawdza się w roli łącznika i elementu przyłączeniowego w instalacjach automatyki, sterowania maszynami oraz rozdzielniach elektrycznych. Może być stosowana do porządkowania okablowania, wygodnego grupowania sygnałów, rozdzielania przewodów lub podłączania przekaźników, czujników oraz urządzeń peryferyjnych.
Modułowa konstrukcja pozwala na prostą integrację z innymi elementami systemu oraz szybkie wymiany podczas serwisowania. To rozwiązanie dedykowane dla przemysłu, laboratoriów oraz profesjonalnych instalatorów, ceniących niezawodność i bezpieczeństwo podłączeń.
Główne cechy i możliwości wykorzystania
- Podłączanie przewodów sygnałowych i zasilających w szafach sterowniczych.
- Łączenie modułów sterujących i rozdzielaczy w automatyce przemysłowej.
- Grupowanie i organizacja kabli w rozdzielniach i panelach kontrolnych.
- Elastyczny montaż dzięki kompatybilności z typowymi szynami DIN i możliwości przykręcenia.
Wybierając płytkę montażową MP 16 62020, zyskuje się pewność trwałego połączenia oraz wygodę użytkowania w szerokim spektrum aplikacji przemysłowych i automatyki.
