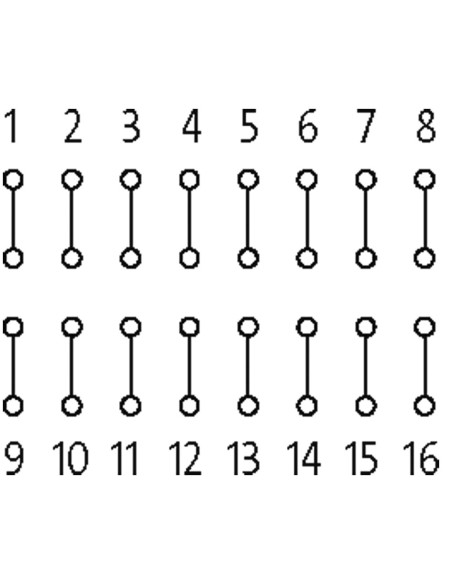

8 par punktów lutowniczych
Pary punktów lutowniczych doprowadzane do zacisków
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy maks. | 5 A |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Właściwości obudowy | Pokrywa zdejmowana |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Odstępy punktów lutowniczych | 40 mm |
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |

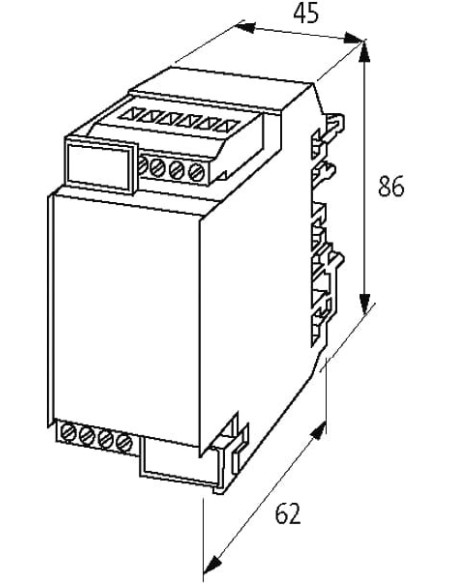

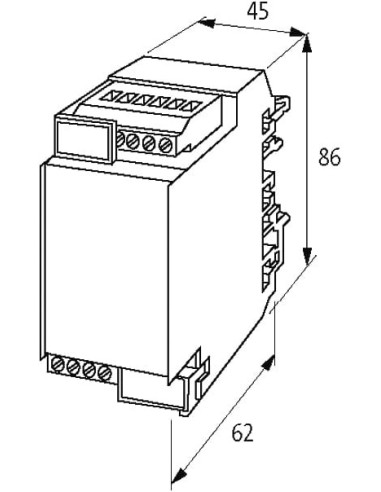

| Wysokość | 86 mm |
| Szerokość | 45 mm |
| Głębokość | 62 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 16 |

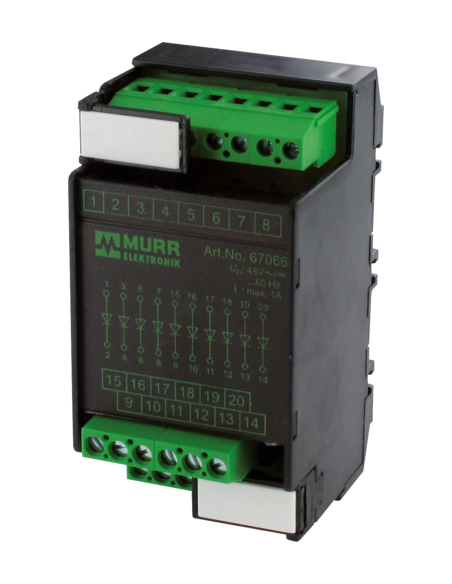

Płytka montażowa MKS - M 8 67083 – nowoczesne rozwiązanie do montażu i dystrybucji sygnałów
Płytka montażowa MKS - M 8 o kodzie 67083 to praktyczne i uniwersalne rozwiązanie przeznaczone do zastosowań przemysłowych, zapewniające uporządkowany montaż oraz bezpieczną dystrybucję sygnałów i zasilania. Dzięki 16 biegunom oraz 8 parom punktów lutowniczych skutecznie usprawnia procesy instalacyjne w szafach sterowniczych i automatyce przemysłowej.
Charakterystyka i konstrukcja płytki montażowej MKS - M 8
Kompaktowa obudowa wykonana z wysokiej jakości trudnopalnego tworzywa sztucznego gwarantuje trwałość oraz bezpieczeństwo użytkowania nawet w wymagających warunkach środowiskowych. Produkt wyposażony jest w zdejmowaną pokrywę, co ułatwia dostęp do punktów przyłączeniowych oraz serwisowanie. Montaż płytki jest możliwy na popularnych szynach nośnych TH35, G32 (EN 60715), co zapewnia szeroką kompatybilność z obudowami rozdzielnic i szaf sterowniczych.
- 8 par punktów lutowniczych – wygodne i trwałe łączenie przewodów
- Łatwość montażu dzięki przystosowaniu do szyn DIN
- Obudowa trudnopalna – podwyższona odporność na ogień
- Zdejmowana pokrywa – łatwy dostęp do komponentów
- Zaciski śrubowe SK – bezpieczne i pewne połączenia elektryczne
- Niezależne punktowe obwody połączeniowe – czytelny układ do dystrybucji sygnałów
Możliwości wykorzystania oraz typowe zastosowania
Płytka montażowa MKS - M 8 znajduje szerokie zastosowanie w automatyce przemysłowej, instalacjach elektrycznych, panelach sterowniczych oraz rozdzielniach elektrycznych. Jej konstrukcja pozwala na wygodne prowadzenie oraz rozdzielanie sygnałów zarówno cyfrowych, jak i analogowych. Doskonale sprawdza się wszędzie tam, gdzie liczy się prostota instalacji, bezpieczeństwo użytkowania oraz elastyczność w rozbudowie układu.
- Przemysłowa automatyka – rozdział sygnałów czujników i elementów wykonawczych
- Panele sterownicze i szafy rozdzielcze – uporządkowanie okablowania
- Modernizacja i rozbudowa istniejących instalacji
- Systemy zasilania i monitoringu
Główne zalety i bezpieczeństwo użytkowania płytki montażowej
Produkt zapewnia wysoki poziom ochrony zarówno pod względem izolacji elektrycznej, jak i odporności mechanicznej. Możliwość pracy w szerokim zakresie temperatur (-20°C do 60°C) pozwala na stosowanie w różnorodnych środowiskach przemysłowych bez ryzyka utraty parametrów.
Zastosowanie płytki montażowej MKS - M 8 67083 to gwarancja trwałości, bezpieczeństwa i uporządkowanego montażu w każdej profesjonalnej aplikacji sterowniczej.
