Dostępny
6 par punktów lutowniczych
Pary punktów lutowniczych doprowadzane do zacisków
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 50 V |
| Napięcie robocze DC | 50 V |
| Prąd roboczy maks. | 5 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 4 mm² |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski śrubowe SK |
| Connection information | Lötstützpunktpaare (Raster 5 mm) |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Właściwości obudowy | otwarta budowa |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Odstępy punktów lutowniczych | 24 mm |
| Typ montażu | przykręcone, geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |
| Wysokość | 63 mm |
| Szerokość | 45 mm |
| Głębokość | 36 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

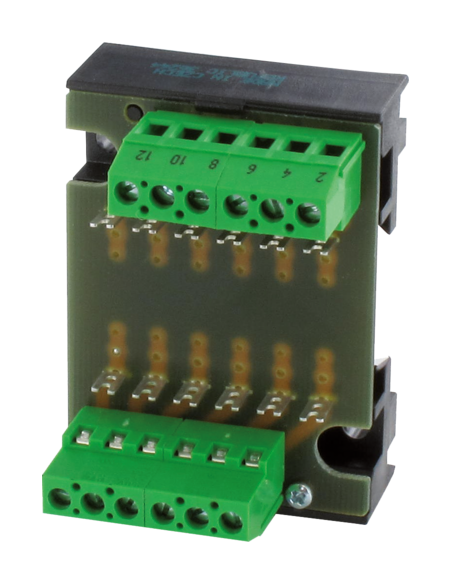

Płytka montażowa MP 6 – uniwersalne rozwiązanie do montażu na szynę DIN
Płytka montażowa MP 6 to praktyczny i kompaktowy element przeznaczony do łatwego oraz trwałego podłączania przewodów i komponentów elektronicznych w instalacjach przemysłowych oraz automatyce. Dzięki zastosowaniu standardowych zacisków śrubowych oraz przystosowaniu do montażu na szynach TH35 i G32 zgodnych z normą EN 60715, płytka pozwala na szybką integrację z istniejącymi systemami sterowania, rozdzielnicami i szafami sterowniczymi.
Zalety i cechy wyróżniające płytkę montażową MP 6
- 6 par punktów lutowniczych umożliwia wygodne podłączanie przewodów sygnałowych i zasilających, a także łatwą rozbudowę instalacji.
- Wyprowadzenia punktów lutowniczych są doprowadzone do zacisków śrubowych, co zwiększa bezpieczeństwo i komfort użytkowania.
- Płytka posiada otwartą budowę, co ułatwia inspekcję wizualną oraz serwisowanie połączeń.
- Trudnopalny materiał obudowy podnosi bezpieczeństwo użytkowania w aplikacjach przemysłowych i budowlanych.
- Kompaktowe wymiary (wysokość: 63 mm, szerokość: 45 mm, głębokość: 36 mm) pozwalają na instalację nawet w ograniczonej przestrzeni szafy.
- Możliwość przykręcenia lub zamontowania poprzez zatrzask umożliwia elastyczność podczas instalacji.
Typowe zastosowania płytki montażowej MP 6 na szynę DIN
Płytka montażowa MP 6 sprawdza się szczególnie w środowiskach wymagających łatwego połączenia oraz rozdziału sygnałów oraz przewodów zasilających. Znajduje zastosowanie m.in. w:
- szafach sterowniczych i rozdzielnicach elektrycznych,
- instalacjach automatyki przemysłowej,
- systemach sterowania maszynami,
- modernizacjach i adaptacjach istniejących rozwiązań technologicznych,
- laboratoriach oraz stacjach serwisowych do testowania i prototypowania układów.
Możliwości montażu i uniwersalność zastosowań płytki MP 6, kod produktu 62001
Przystosowanie do montażu na szynie nośnej TH35 lub G32 oraz możliwość wykorzystania przewodów o przekroju do 4 mm² czynią płytkę montażową MP 6 uniwersalnym rozwiązaniem, które może być stosowane zarówno w instalacjach niskonapięciowych (napięcie robocze AC/DC do 50 V), jak i w aplikacjach sterowniczych do transmisji sygnałów.
Otwarta budowa umożliwia szybki dostęp do połączeń, co jest istotne podczas czynności konserwacyjnych, serwisowych i testowych. Płytka charakteryzuje się również dobrą odpornością klimatyczną, pracując niezawodnie w zakresie temperatur od -20 °C do +60 °C.
Dzięki swojej funkcjonalności i prostocie podłączenia, MP 6 stanowi idealny wybór dla projektantów, integratorów systemów oraz elektryków poszukujących efektywnych rozwiązań w organizacji rozdzielni i połączeń elektrycznych.
