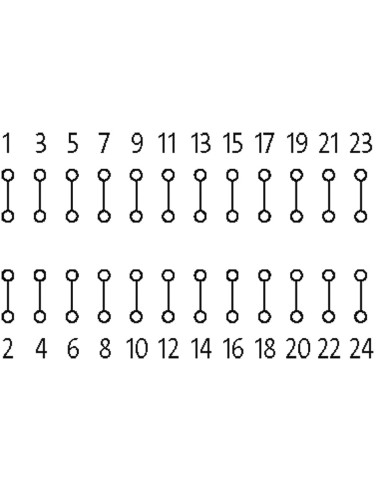

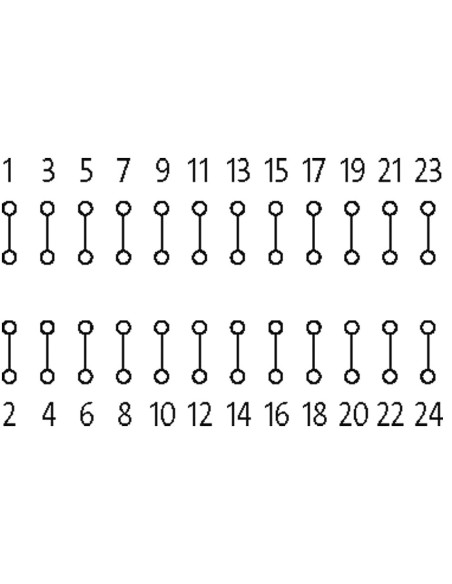

12 par punktów lutowniczych
Pary punktów lutowniczych doprowadzane do zacisków
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 50 V |
| Napięcie robocze DC | 50 V |
| Prąd roboczy maks. | 5 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 4 mm² |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski śrubowe SK |
| Connection information | Lötstützpunktpaare (Raster 5 mm) |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Właściwości obudowy | otwarta budowa |
| Materiał obudowa | Tworzywo sztuczne |

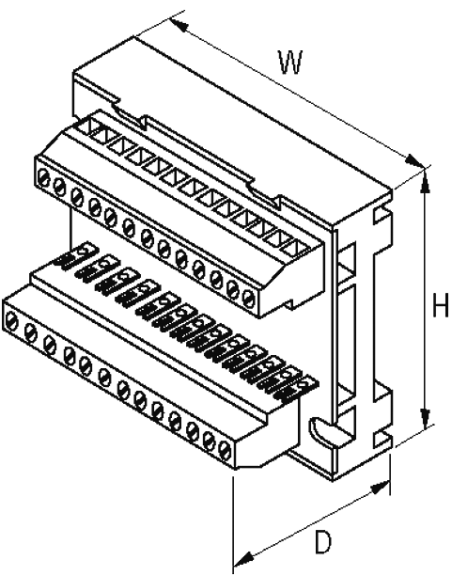

Dane mechaniczne | Dane montażowe
| Odstępy punktów lutowniczych | 24 mm |
| Typ montażu | przykręcone, geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |
| Wysokość | 63 mm |
| Szerokość | 70 mm |
| Głębokość | 36 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

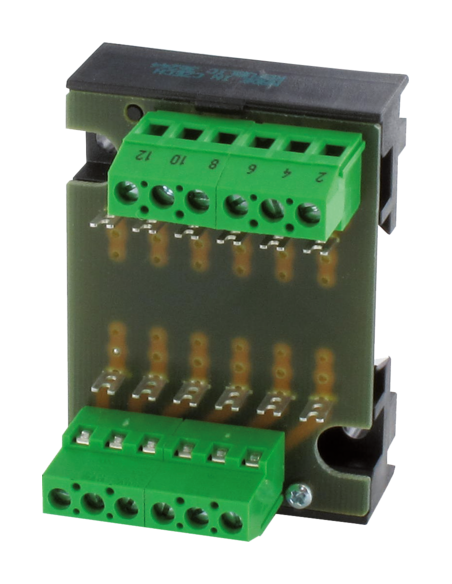

Płytka montażowa MP 12 – funkcjonalność i niezawodność w instalacjach elektrycznych
Płytka montażowa MP 12 to specjalistyczny element przeznaczony do prostego i uporządkowanego rozdzielania oraz łączenia obwodów elektrycznych. Dzięki zastosowaniu zacisków śrubowych typu SK oraz 12 par punktów lutowniczych, jest to rozwiązanie zapewniające wygodę montażu i serwisowania, również w trudnych warunkach przemysłowych.
Uniwersalne zastosowanie płytki montażowej MP 12
Ten model sprawdzi się zarówno w szafach sterowniczych, jak i w instalacjach automatyki przemysłowej, gdzie istotna jest szybkość podłączeń oraz czytelność połączeń elektrycznych. To doskonały wybór do rozdzielnic, pulpitów operatorskich oraz jako łącznik sygnałów w systemach sterowania.
Główne zalety płytki montażowej MP 12
- Przemyślana konstrukcja – otwarta budowa umożliwia łatwy dostęp do wszystkich punktów przyłączeniowych.
- Pary lutownicze na zaciskach – każdy punkt lutowniczy jest doprowadzony do osobnego zacisku, co pozwala na szybkie i pewne mocowanie przewodów.
- Uniwersalny montaż – możliwość instalacji na szynie TH35 lub G32 (zgodnie z EN 60715) poprzez przykręcenie lub szybkie zamocowanie (snap-in).
- Bezpieczeństwo użytkowania – trudnopalne tworzywo sztuczne minimalizuje ryzyko pożaru nawet w przypadku zwarcia, a maksymalne napięcie robocze do 50 V zabezpiecza przed niepożądanymi przepięciami.
- Wytrzymałość i solidność – dozwolony maksymalny prąd pracy wynosi aż 5 A, a przekrój przyłącza do 4 mm² umożliwia podłączanie także przewodów o większym obciążeniu.
- Ergonomiczne wymiary – kompaktowa budowa (70 × 63 × 36 mm) ułatwia instalację nawet w ograniczonej przestrzeni.
- Szeroki zakres temperatur pracy – stabilność parametrów w zakresie od -20°C do +60°C.
Typowe zastosowania płytki MP 12
Płytka montażowa MP 12 znajduje zastosowanie w:
- rozdzielnicach i tablicach rozdzielczych automatyki,
- systemach kontroli i monitoringu przemysłowego,
- integracji obwodów sterowniczych w maszynach i liniach produkcyjnych,
- okablowaniu szaf sterowniczych dla urządzeń sygnalizacyjnych i pomiarowych,
- realizacji pewnych i łatwo dostępnych połączeń serwisowych.
Podsumowanie – profesjonalna płytka montażowa MP 12
Dzięki swojej uniwersalności, łatwości montażu oraz wysokiemu poziomowi bezpieczeństwa, płytka montażowa MP 12 stanowi optymalny wybór do profesjonalnych i przemysłowych zastosowań wymagających niezawodnych oraz uporządkowanych połączeń przewodów.
