Dane techniczne
| Ciśnienie pracy | 2 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0 ºC do +40 ºC |
| Temperatura otoczenia | -20 ºC do +80 ºC (poliuretan na wyższą temperaturę +120 ºC) |
| Amortyzacja | mechaniczna |
| Pokrywy | odlew z aluminium |
| Tłoczysko | stali nierdzewna AISI 303 dla średnicy tłoka D16-25 / stal nierdzewna AISI 420 dla średnicy tłoka D32-100 |
| Profil | aluminium anodowane |
| Standard | ISO 21287 / UNITOP |
| Uszczelnienia | poliuretan |
| Zakres średnic | Ø16 do Ø100 |
| Średnica | 16 mm |
| SKOK | 20 |

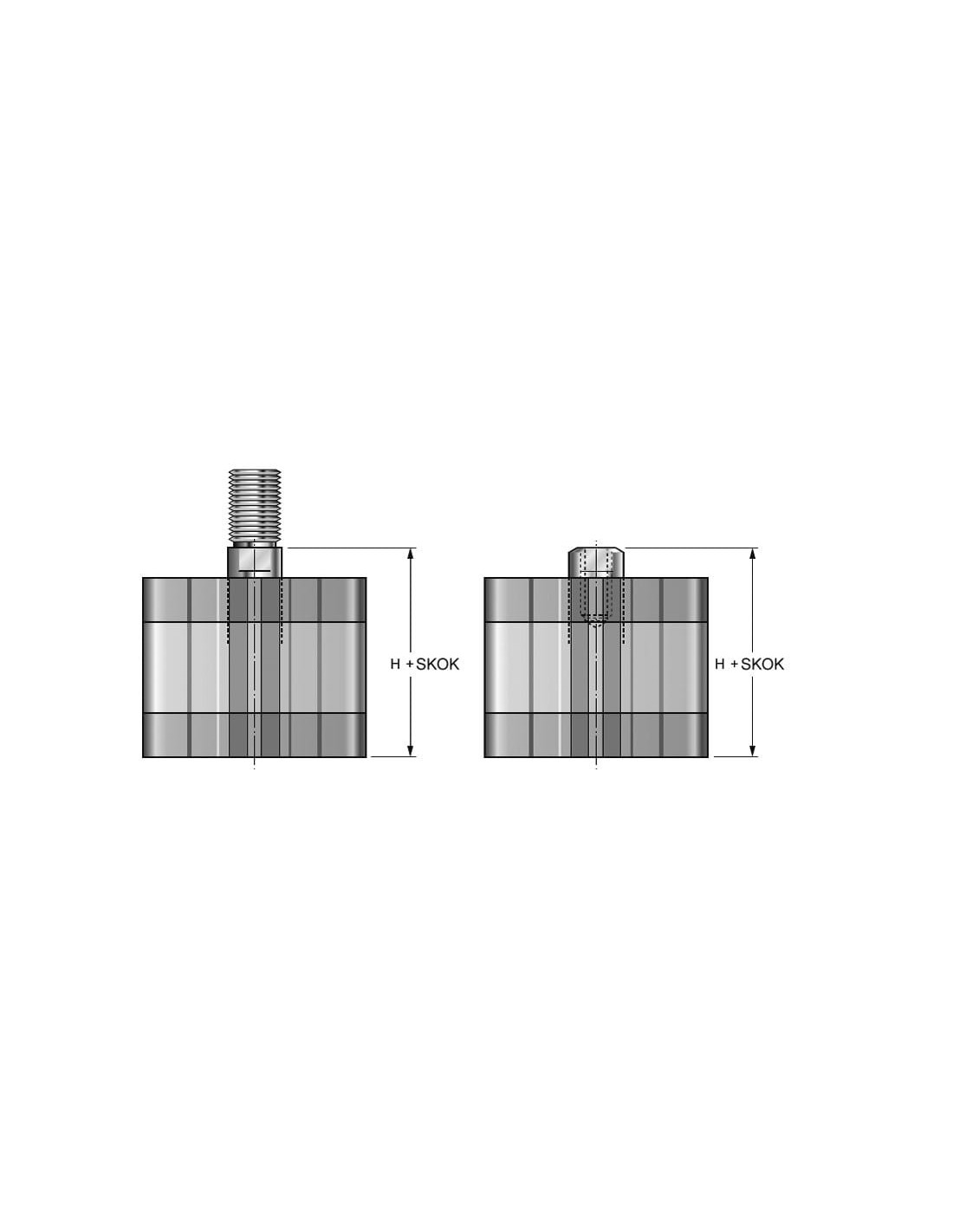

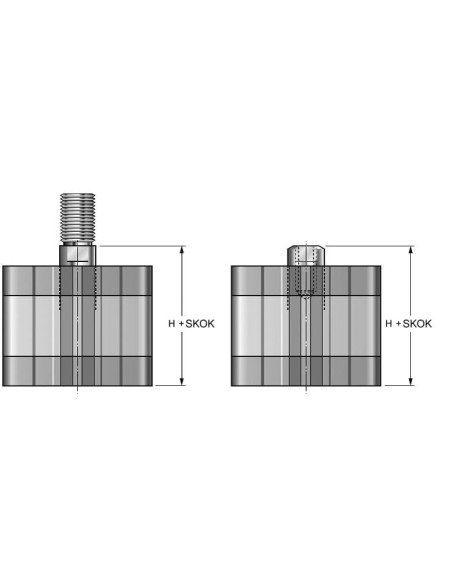

| H | 38(±0,5) |
| H+SKOK | 58(±0,5) |
| F sprężyny max [skok 0 mm] | 21 N |
| F sprężyny max [skok 50 mm] | 6 N |

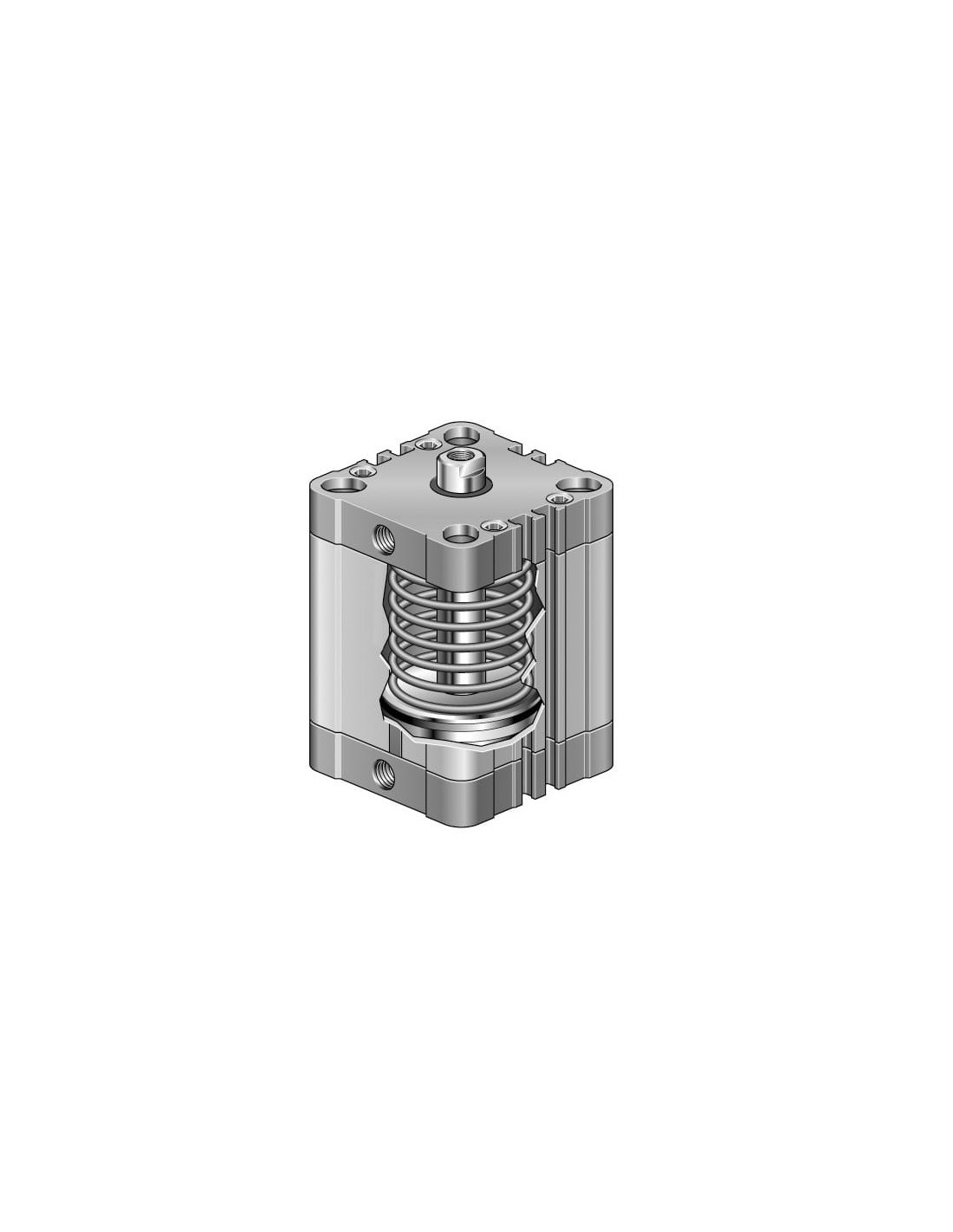

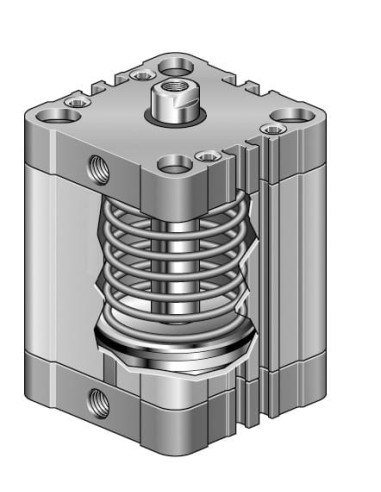

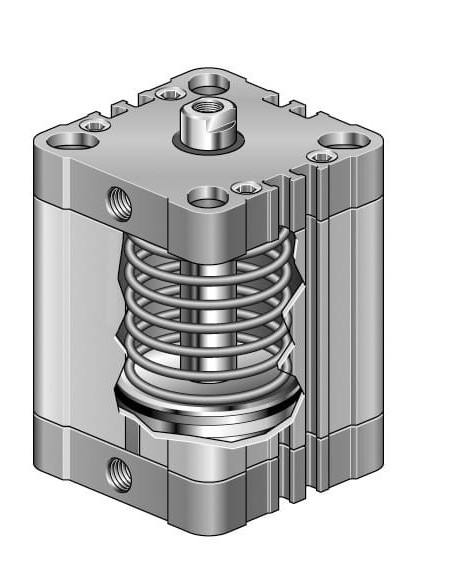

Siłownik pneumatyczny kompaktowy D16x20 UNITOP – jednostronnego działania ze sprężyną powrotną
Siłownik pneumatyczny kompaktowy o średnicy tłoka 16 mm i skoku 20 mm, zgodny ze standardem ISO 21287 oraz UNITOP, to precyzyjne urządzenie przeznaczone do zadań wymagających niewielkich rozmiarów oraz dużej efektywności działania. Konstrukcja jednostronnego działania, wyposażona w sprężynę powrotną, gwarantuje niezawodność pracy w różnorodnych aplikacjach automatyki przemysłowej i na stanowiskach produkcyjnych.
Zalety siłownika pneumatycznego kompaktowego
- Kompaktowa budowa pozwala na montaż w ograniczonych przestrzeniach oraz integrację ze złożonymi systemami automatyki.
- Niezawodne działanie jednostronne – siłownik powraca do pozycji wyjściowej dzięki silnej sprężynie, minimalizując potrzebę stosowania dwustronnych zaworów sterujących.
- Wysoka odporność na korozję – tłoczysko wykonane ze stali nierdzewnej AISI 303 oraz odlewane aluminiowe pokrywy pozytywnie wpływają na trwałość siłownika.
- Uniwersalność zastosowań dzięki zakresowi temperatur pracy od 0°C do +40°C dla medium oraz od -20°C do +80°C dla otoczenia (z opcją pracy w temperaturze do +120°C przy zastosowaniu uszczelnień poliuretanowych).
- Bezobsługowość – brak konieczności smarowania wydłuża żywotność urządzenia i upraszcza eksploatację.
- Mechaniczna amortyzacja dla zoptymalizowanej pracy i ochrony elementów układu.
Zastosowania siłowników pneumatycznych jednostronnego działania
Kompaktowe siłowniki pneumatyczne tego typu znajdują zastosowanie wszędzie tam, gdzie niezbędne są precyzja ruchu, powtarzalność cykli oraz niezawodność mechanizmu powrotnego. Typowe zastosowania obejmują m.in.:
- Automatyzację procesów montażowych i pakujących.
- Sterowanie klapami, zaworami i zasuwami.
- Budowę maszyn i stanowisk produkcyjnych wymagających szybkiej, liniowej pracy komponentów.
- Sektory takie jak przemysł spożywczy, farmaceutyczny, elektroniczny, motoryzacyjny oraz wiele innych.
Budowa i trwałość siłownika D16x20 UNITOP
Siłownik pneumatyczny kompaktowy D16x20 wykonany został z wysokiej jakości materiałów: tłoczysko ze stali nierdzewnej, korpus z anodowanego aluminium oraz poliuretanowe uszczelnienia, gwarantujące szczelność, niezawodność oraz odporność na ścieranie. Wysoka jakość komponentów zapewnia stabilność parametrów przez długi okres eksploatacji, nawet w intensywnych cyklach użytkowania.
Możliwości konfiguracji i montażu
Wersja kompaktowa pozwala na łatwą integrację z różnorodnymi systemami mocowań i akcesoriami instalacyjnymi. Istnieje możliwość wyboru konfiguracji tłoczyska (gwintowane/wkręcane), co przekłada się na dopasowanie do indywidualnych potrzeb aplikacji. Siłowniki te są dostępne w szerokim zakresie średnic od Ø16 do Ø100 mm, co umożliwia optymalne dobranie rozmiaru do wymagań danej aplikacji.
