Dane techniczne
| Ciśnienie pracy | 2 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0 ºC do +40 ºC |
| Temperatura otoczenia | -20 ºC do +80 ºC (poliuretan na wyższą temperaturę +120 ºC) |
| Amortyzacja | mechaniczna |
| Pokrywy | odlew z aluminium |
| Tłoczysko | stali nierdzewna AISI 303 dla średnicy tłoka D16-25 / stal nierdzewna AISI 420 dla średnicy tłoka D32-100 |
| Profil | aluminium anodowane |
| Standard | ISO 21287 / UNITOP |
| Uszczelnienia | poliuretan |
| Zakres średnic | Ø16 do Ø100 |
| Średnica | 25 mm |
| SKOK | 10 |

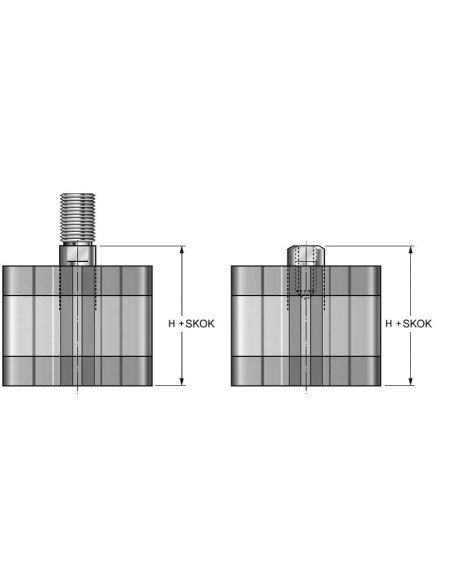

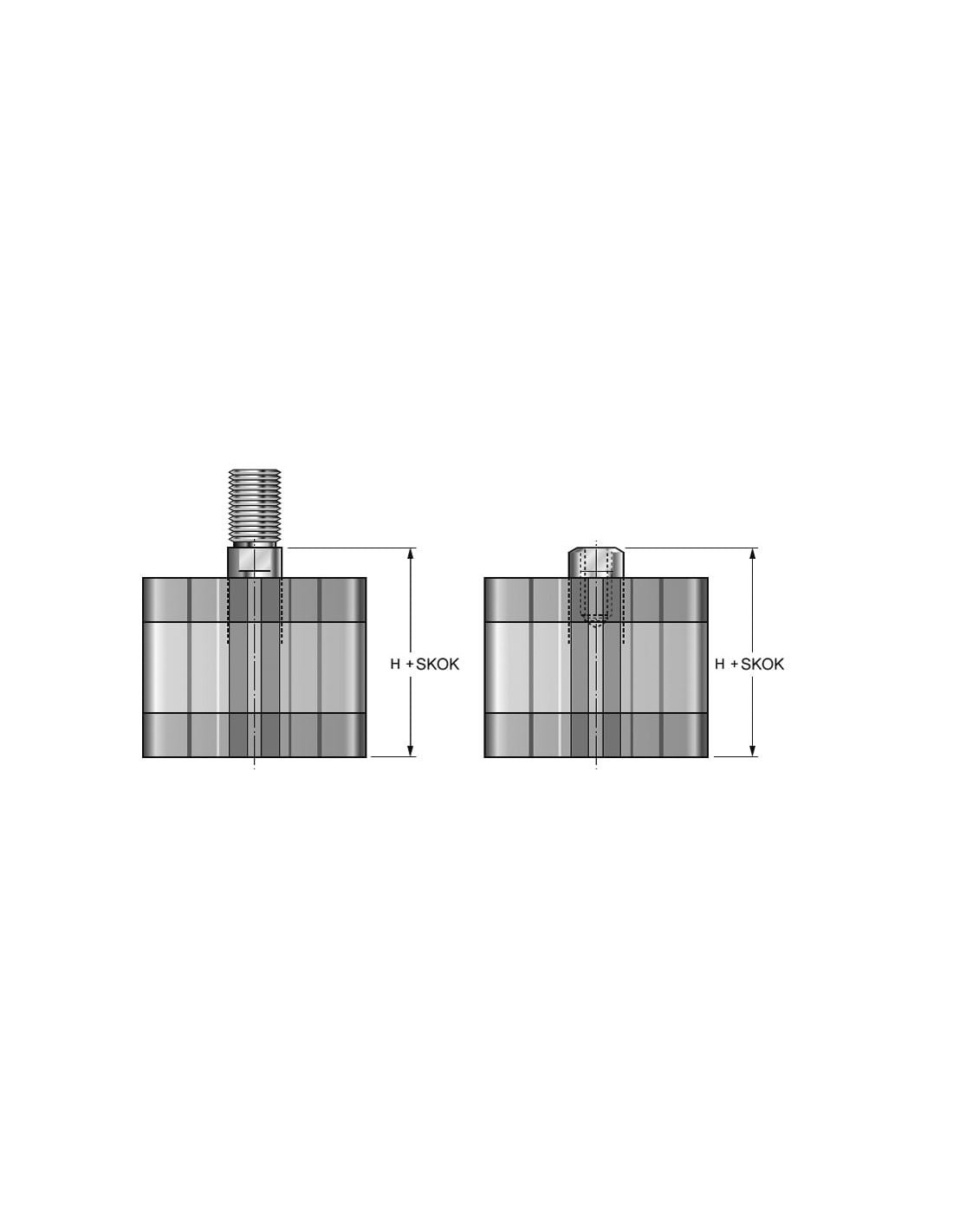

| H | 39(±0,5) |
| H+SKOK | 49(±0,5) |
| F sprężyny max [skok 0 mm] | 45 N |
| F sprężyny max [skok 50 mm] | 14 N |

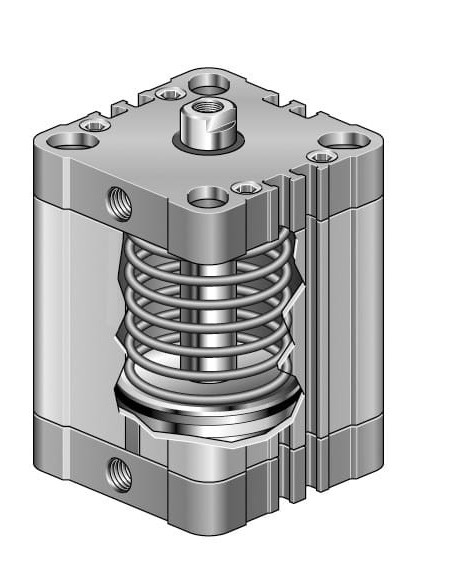

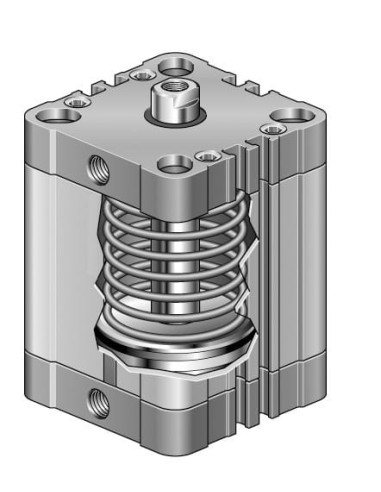

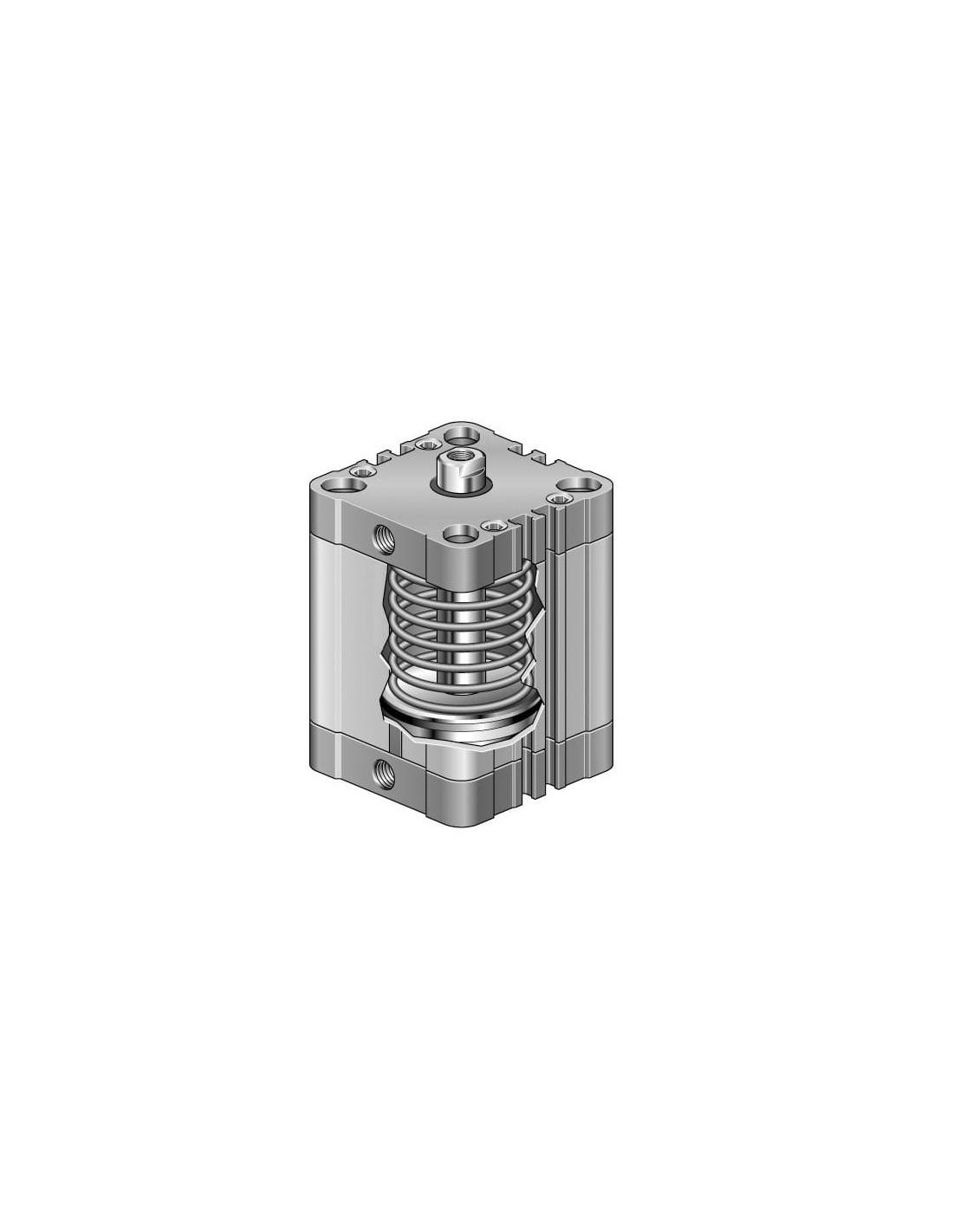

Siłownik pneumatyczny kompaktowy D25x10 UNITOP – jednostronnego działania
Siłownik pneumatyczny kompaktowy D25x10 UNITOP to nowoczesny element automatyki przemysłowej, przeznaczony do realizacji szybkich i precyzyjnych ruchów liniowych w ograniczonych przestrzeniach montażowych. Dzięki kompaktowej budowie i solidnej konstrukcji, komponent ten znajduje szerokie zastosowanie w różnorodnych systemach pneumatycznych.
Najważniejsze zalety siłownika pneumatycznego D25x10 UNITOP
- Kompaktowe wymiary – krótki korpus umożliwia zastosowanie w ograniczonych przestrzeniach.
- Jednostronne działanie ze sprężyną powrotną – idealny do aplikacji, w których wymagany jest automatyczny powrót tłoka do pozycji wyjściowej po zaniku ciśnienia.
- Wytrzymała konstrukcja – aluminiowy odlew pokryw oraz anodowany profil zapewniają długą żywotność i odporność na korozję.
- Łatwa instalacja i integracja – standard ISO 21287 / UNITOP zapewnia kompatybilność z wieloma systemami mocowań.
- Brak konieczności smarowania – specjalna konstrukcja pozwala na bezobsługową eksploatację.
Zastosowania siłownika pneumatycznego kompaktowego
Siłownik pneumatyczny kompaktowy D25x10 UNITOP jest powszechnie wykorzystywany w automatyzacji procesów produkcyjnych, montażowych oraz pakujących. Doskonale sprawdza się w:
- Liniach montażowych – do wykonywania krótkich ruchów roboczych i pozycjonowania detali,
- Urządzeniach pakujących – zapewnia niezawodny powrót tłoka nawet w przypadku zaniku energii,
- Przemyśle spożywczym, farmaceutycznym i elektronicznym – tam, gdzie liczy się wysoka precyzja oraz higiena pracy dzięki zastosowaniu stali nierdzewnej w tłoczysku,
- Automatyce maszyn – wszędzie tam, gdzie konieczne jest ograniczenie miejsca montażowego bez kompromisów dla trwałości i niezawodności.
Funkcjonalność i możliwości wykorzystania
Kompaktowy siłownik pneumatyczny D25x10 umożliwia wykonywanie ruchów liniowych na dystansie 10 mm przy średnicy tłoka 25 mm. Zastosowanie mechanicznej amortyzacji zapewnia ochronę przed uderzeniami końcowymi, natomiast wysokiej jakości uszczelnienia poliuretanowe gwarantują szczelność i bezawaryjną pracę nawet w trudnych warunkach przemysłowych.
Siłownik jest przeznaczony do pracy z przefiltrowanym sprężonym powietrzem w zakresie ciśnienia od 2 do 10 bar. Wytrzymałość temperaturowa oraz szeroki zakres dostępnych średnic pozwalają na dobór odpowiedniego wariantu w zależności od wymagań aplikacji.
Konstrukcja i materiały
- Tłoczysko: stal nierdzewna AISI 303
- Pokrywy: odlew z aluminium
- Profil: aluminium anodowane
- Uszczelnienia: poliuretan
Taka konfiguracja materiałowa zapewnia odporność na ścieranie i korozję oraz gwarantuje długą żywotność nawet w intensywnie eksploatowanych systemach.
Gdzie warto stosować siłownik D25x10 UNITOP?
W każdym przypadku, w którym wymagany jest szybki, precyzyjny ruch o krótkim skoku i ograniczona przestrzeń zabudowy. Idealny do zautomatyzowanych stanowisk pracy, maszyn specjalnych, testerów, oprzyrządowania oraz linii technologicznych.
