Dane techniczne
| Ciśnienie pracy | 2 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0 ºC do +40 ºC |
| Temperatura otoczenia | -20 ºC do +80 ºC (poliuretan na wyższą temperaturę +120 ºC) |
| Amortyzacja | mechaniczna |
| Pokrywy | odlew z aluminium |
| Tłoczysko | stali nierdzewna AISI 303 dla średnicy tłoka D16-25 / stal nierdzewna AISI 420 dla średnicy tłoka D32-100 |
| Profil | aluminium anodowane |
| Standard | ISO 21287 / UNITOP |
| Uszczelnienia | poliuretan |
| Zakres średnic | Ø16 do Ø100 |
| Średnica | 50 mm |
| SKOK | 30 |
| A | 67 |
| ØD | 16 |
| ØD2 | 8 |
| ØD3 | 6,7 |
| ØD4 | M8 |
| ØD5 | 10,5 |
| ØD7 | 10 |
| ØD8 | M6 |
| ØD9 | 6 |
| G | G1/8 |
| H3 | 7,5 |
| H4 | 14,6 |
| I | 46,5 |
| I4 | 42 |
| I7 | 29,7 |
| K | 13 |
| L | 4,7 |
| L3 | 2,5 |
| S1 | 12 |
| W | 8 |
| H | 45(±0,7) |
| H+SKOK | 75(±0,7) |

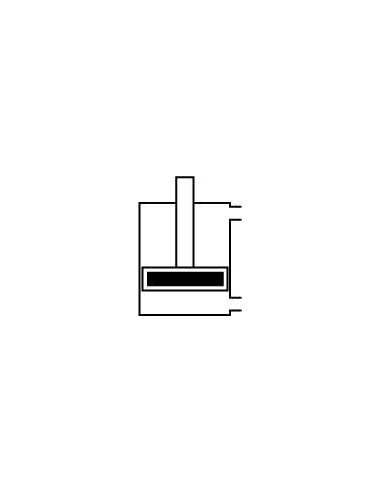

Siłownik pneumatyczny kompaktowy D50x30 ISO 21287 – wszechstronne rozwiązanie do zastosowań przemysłowych
Siłownik pneumatyczny kompaktowy D50x30 to precyzyjnie wykonany element automatyki przemysłowej, zgodny z normą ISO 21287. Model ten charakteryzuje się średnicą tłoka 50 mm oraz skokiem 30 mm. Wersja antyobrotowa gwarantuje stabilną i precyzyjną pracę, eliminując niepożądane obracanie się tłoczyska, co znacząco podnosi bezpieczeństwo i funkcjonalność urządzenia w dynamicznych aplikacjach.
Najważniejsze zalety siłownika kompaktowego antyobrotowego ISO 21287
- Kompaktowa budowa – umożliwia montaż w ograniczonych przestrzeniach produkcyjnych, idealny do aplikacji o wysokiej gęstości zabudowy.
- Wysoka precyzja i powtarzalność ruchu – wersja antyobrotowa sprawdza się w wymagających zastosowaniach technologicznych, gdzie kluczowe jest utrzymanie stałego położenia elementów.
- Standard montażowy ISO 21287 – łatwa integracja z popularnymi systemami automatyki oraz kompatybilność z akcesoriami wielu producentów.
- Wytrzymała konstrukcja – aluminiowe pokrywy i anodowany profil zapewniają odporność na korozję oraz długotrwałą eksploatację w trudnych warunkach przemysłowych.
- Uszczelnienia poliuretanowe – gwarantują wysoką szczelność oraz płynną i cichą pracę.
Zastosowania siłownika pneumatycznego D50x30
Siłownik pneumatyczny kompaktowy o średnicy 50 mm i skoku 30 mm znajduje zastosowanie w szerokiej gamie procesów automatyzacji. Doskonale sprawdza się w:
- systemach pakowania, gdzie wymagana jest szybka i powtarzalna praca w ograniczonej przestrzeni,
- manipulatorach i robotach przemysłowych, szczególnie jako elementy wykonawcze do przesuwania, zaciskania lub pozycjonowania,
- maszynach montażowych oraz automatach przemysłowych,
- procesach transportu wewnętrznego w liniach produkcyjnych.
Dzięki szerokiemu zakresowi temperatur otoczenia i medium, a także możliwości pracy przy ciśnieniu od 2 do 10 bar, siłownik ten zapewnia elastyczność w adaptacji do różnorodnych środowisk pracy.
Charakterystyka i kompatybilność
Zastosowanie stalowych tłoczysk nierdzewnych (AISI 420) oraz mechanicznej amortyzacji zwiększa odporność na zużycie i zapewnia bezawaryjną eksploatację. Konstrukcja siłownika pozwala na montaż zarówno w pionie, jak i poziomie, a dostępność szerokiego zakresu średnic (Ø16 do Ø100 mm) umożliwia łatwe dopasowanie do konkretnych potrzeb aplikacji.
Siłownik pneumatyczny kompaktowy D50x30 ISO 21287 to niezawodne rozwiązanie dla przemysłu, wymagającego niezawodności, precyzji oraz ekonomicznej optymalizacji przestrzeni montażowej.
