Dane techniczne
| Ciśnienie pracy | 2 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0 ºC do +40 ºC |
| Temperatura otoczenia | -20 ºC do +80 ºC (poliuretan na wyższą temperaturę +120 ºC) |
| Amortyzacja | mechaniczna |
| Pokrywy | odlew z aluminium |
| Tłoczysko | stali nierdzewna AISI 303 dla średnicy tłoka D16-25 / stal nierdzewna AISI 420 dla średnicy tłoka D32-100 |
| Profil | aluminium anodowane |
| Standard | ISO 21287 / UNITOP |
| Uszczelnienia | poliuretan |
| Zakres średnic | Ø16 do Ø100 |
| Średnica | 80 mm |
| SKOK | 10 |

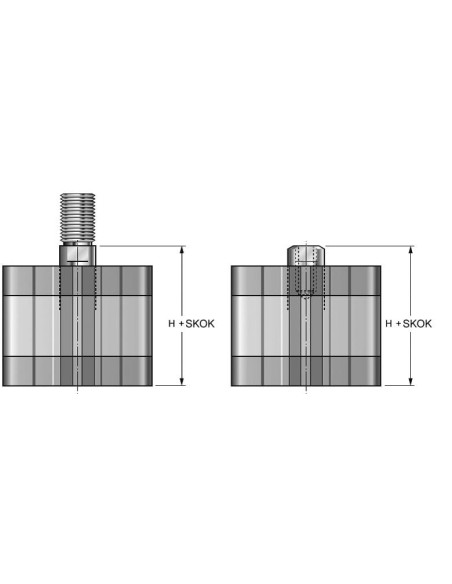

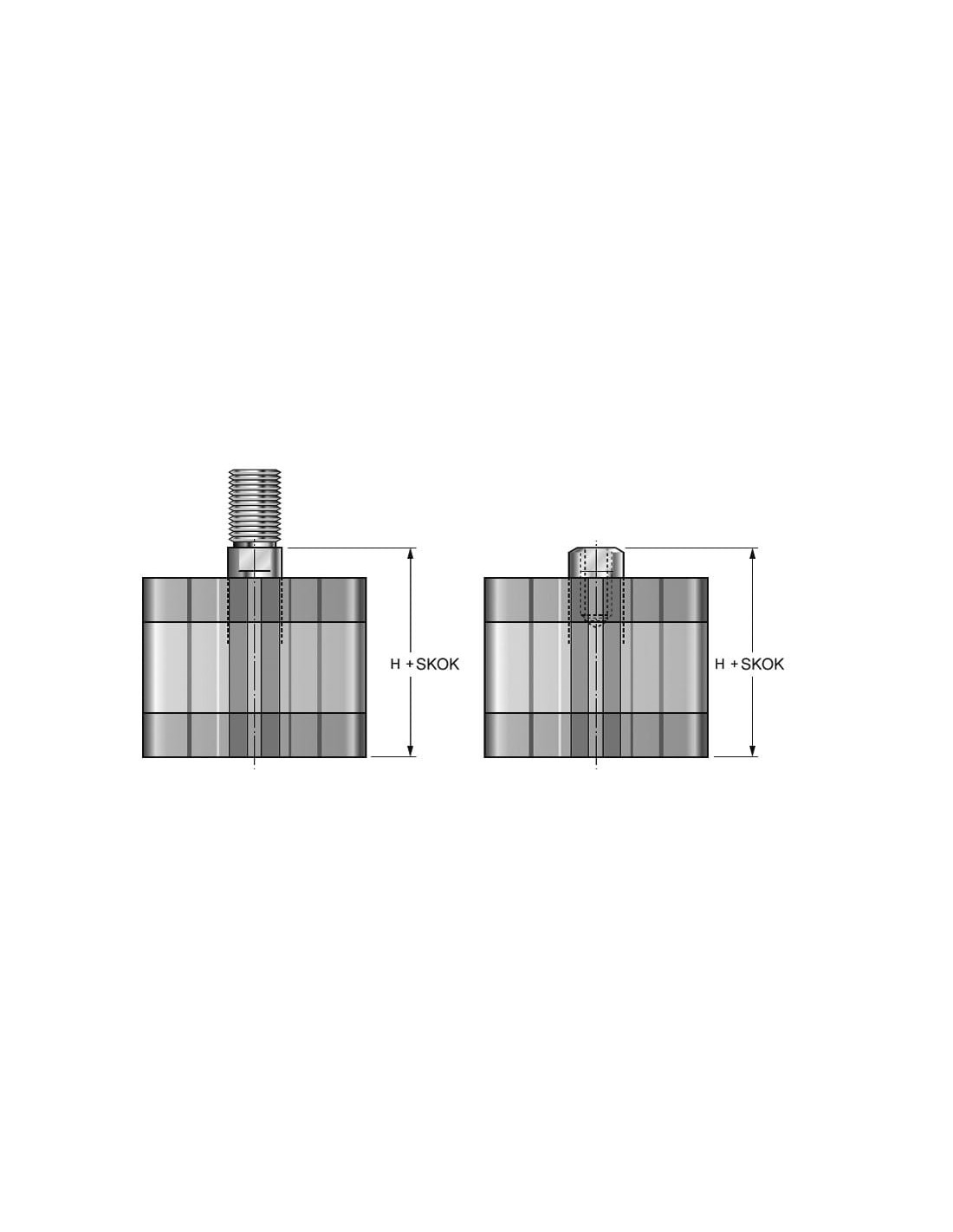

| H | 54(±0,8) |
| H+SKOK | 64(±0,8) |
| F sprężyny max [skok 0 mm] | 150 N |
| F sprężyny max [skok 50 mm] | 58 N |

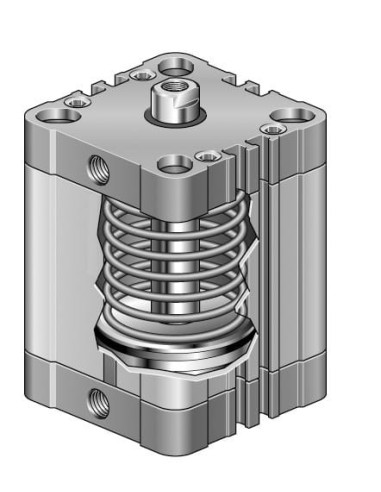

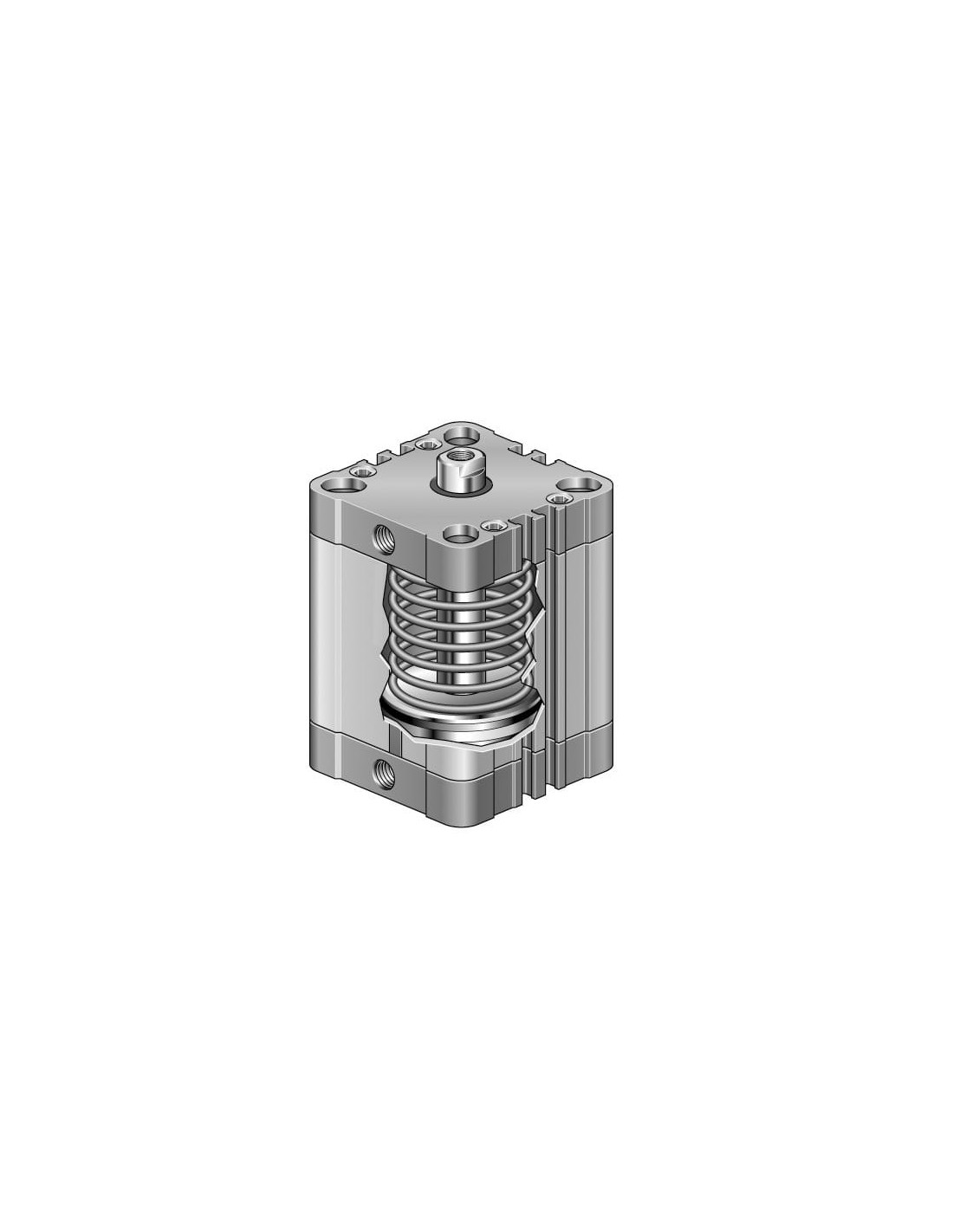

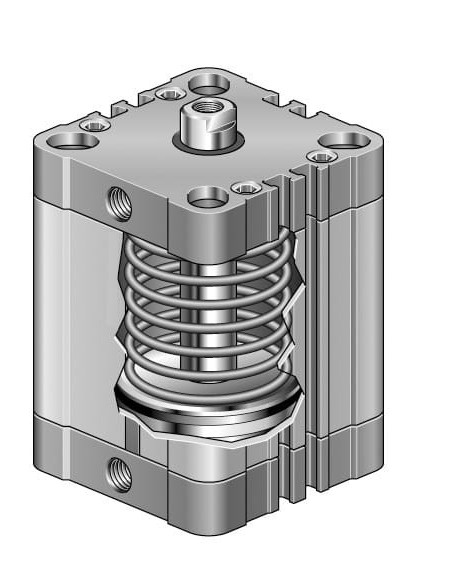

Siłownik pneumatyczny kompaktowy D80x10 ISO21287 – jednostronnego działania ze sprężyną powrotną
Siłownik pneumatyczny kompaktowy jednostronnego działania o średnicy tłoka 80 mm i skoku 10 mm to wydajne rozwiązanie do zasilania i automatyzacji różnego rodzaju maszyn. Produkt spełnia normę ISO 21287, co gwarantuje kompatybilność wymiarową oraz wysoką jakość wykonania. Kompaktowa konstrukcja pozwala na montaż nawet w ograniczonych przestrzeniach, a wbudowana sprężyna powrotna umożliwia szybki powrót tłoczyska do pozycji wyjściowej po zakończeniu cyklu pracy.
Najważniejsze zalety siłownika pneumatycznego kompaktowego ISO21287
- Kompaktowe wymiary, umożliwiające instalację w miejscach o ograniczonej przestrzeni montażowej.
- Jednostronne działanie z niezawodną sprężyną powrotną – idealne do prostych, powtarzalnych cykli roboczych.
- Odporność na korozję dzięki zastosowaniu stali nierdzewnej oraz anodowanego aluminium.
- Bezobsługowa praca – dzięki zastosowaniu uszczelnień poliuretanowych oraz braku potrzeby smarowania.
- Szeroki zakres temperatur pracy – gwarantuje niezawodność w różnych warunkach środowiskowych (do +120°C przy zastosowaniu poliuretanu przystosowanego do wyższych temperatur).
- Prosta i trwała mechaniczna amortyzacja końcowa skoku siłownika.
Zastosowanie siłownika kompaktowego jednostronnego działania
Siłownik pneumatyczny kompaktowy z powrotną sprężyną najczęściej wykorzystywany jest w:
- automatycznych liniach produkcyjnych,
- systemach pakowania,
- urządzeniach montażowych,
- aplikacjach przenośników i sortowania,
- wszystkich miejscach wymagających powtarzalnego ruchu liniowego w ograniczonej przestrzeni.
Konstrukcja i wykonanie siłownika D80x10 ISO 21287
Budowa obejmuje pokrywy odlewane z aluminium oraz profil z anodowanego aluminium, co wpływa na odporność na uszkodzenia mechaniczne i długotrwałą eksploatację. Tłoczysko wykonane ze stali nierdzewnej (AISI 420) zapewnia wysoką odporność na ścieranie i czynniki korozyjne. Zintegrowana sprężyna powrotna umożliwia szybką i automatyczną regenerację pozycji wyjściowej tłoczyska, usprawniając cykl pracy urządzenia.
Typowe media robocze i warunki pracy
Siłownik przeznaczony jest do pracy na sprężonym powietrzu przefiltrowanym, z ciśnieniem roboczym w zakresie 2–10 bar. Dzięki wysokiej jakości uszczelniom z poliuretanu urządzenie nie wymaga dodatkowego smarowania, co pozwala na długotrwałą i bezawaryjną eksploatację.
Gdzie wykorzystać siłownik pneumatyczny ze sprężyną powrotną?
Urządzenie dedykowane jest do zastosowań w przemyśle spożywczym, maszynowym, opakowaniowym, tekstylnym oraz w automatyzacji procesów technologicznych – wszędzie tam, gdzie liczy się niezawodność, kompaktowe rozmiary i szybkość działania.
