Dane techniczne
| Ciśnienie pracy | 2 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie wymagane |
| Temperatura medium | 0 ºC do +40 ºC |
| Temperatura otoczenia | -20 ºC do +80 ºC (poliuretan na wyższą temperaturę +120 ºC) |
| Amortyzacja | mechaniczna |
| Pokrywy | odlew z aluminium |
| Tłoczysko | pręt walcowany ze stali kwasoodpornej X8CrNi18-9 dla średnicy tłoka D16-25, pręt walcowany ze stali nierdzewnej X20Cr13 dla średnicy tłoka D32-100 |
| Profil | aluminium anodowane |
| Standard | ISO 21287 / UNITOP |
| Uszczelnienia | poliuretan |
| Zakres średnic | Ø16 do Ø100 |

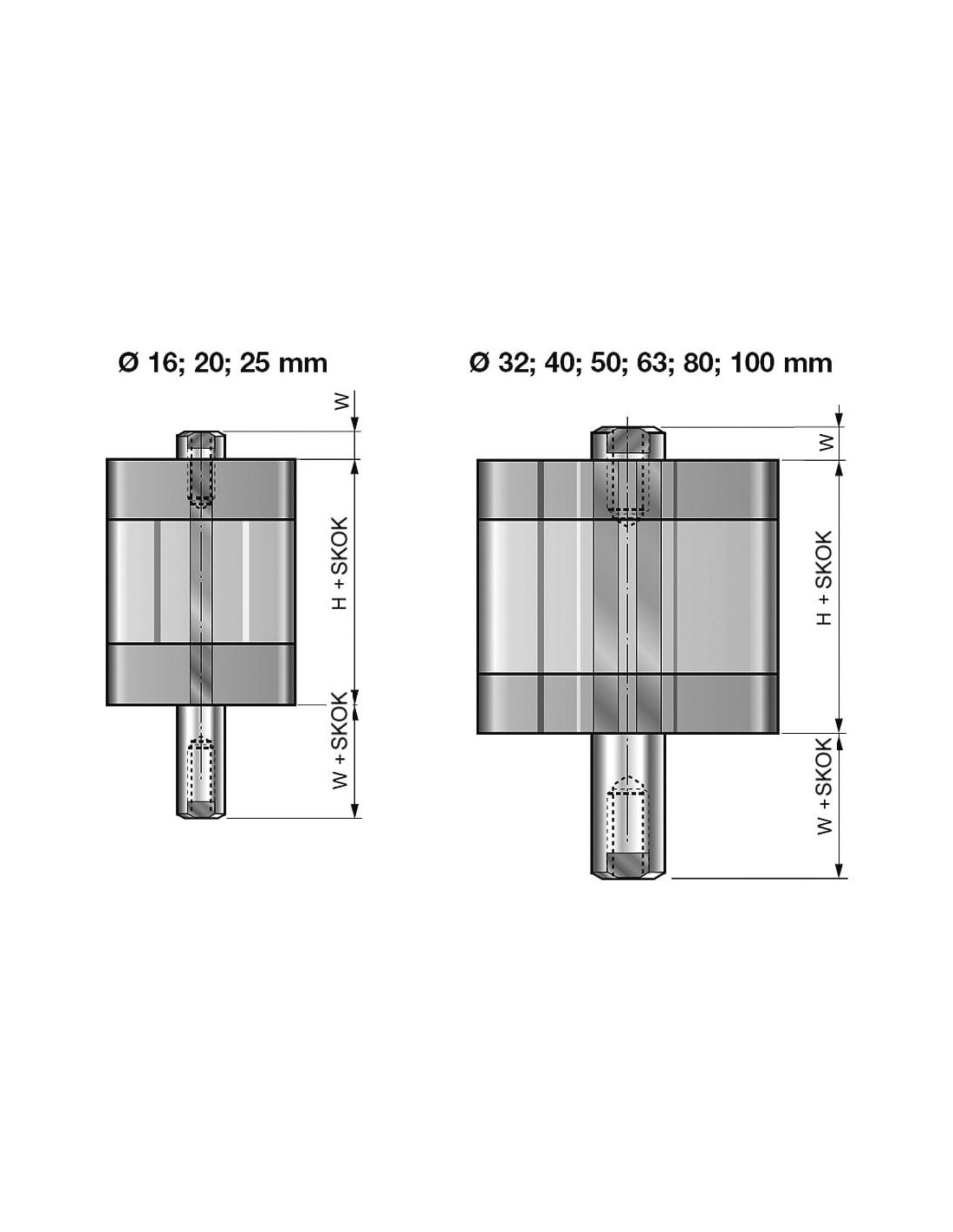

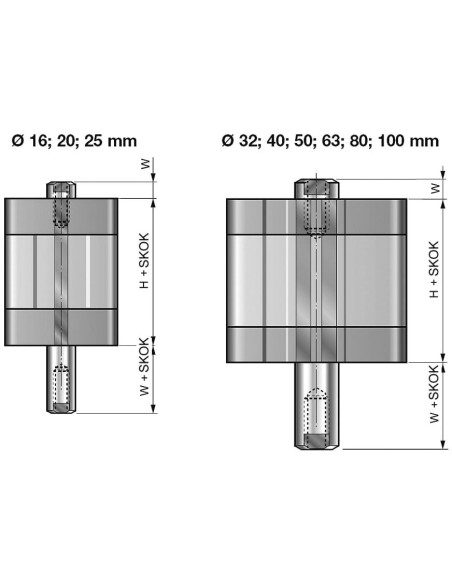

| Średnica | 20 mm |
| SKOK | 5 |
| W | 6 |
| W+SKOK | 11 |
| H | 37(±0,5) |
| H+SKOK | 42(±0,5) |

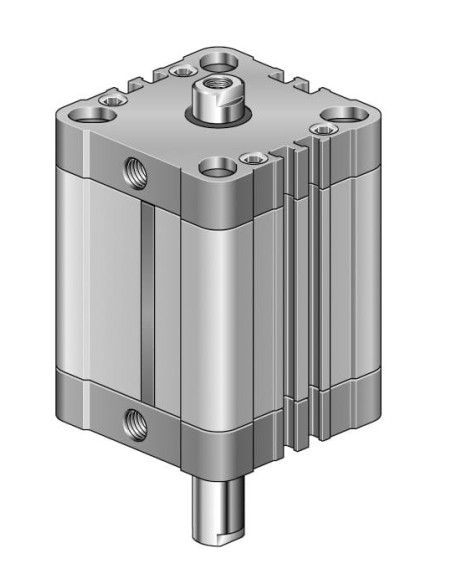

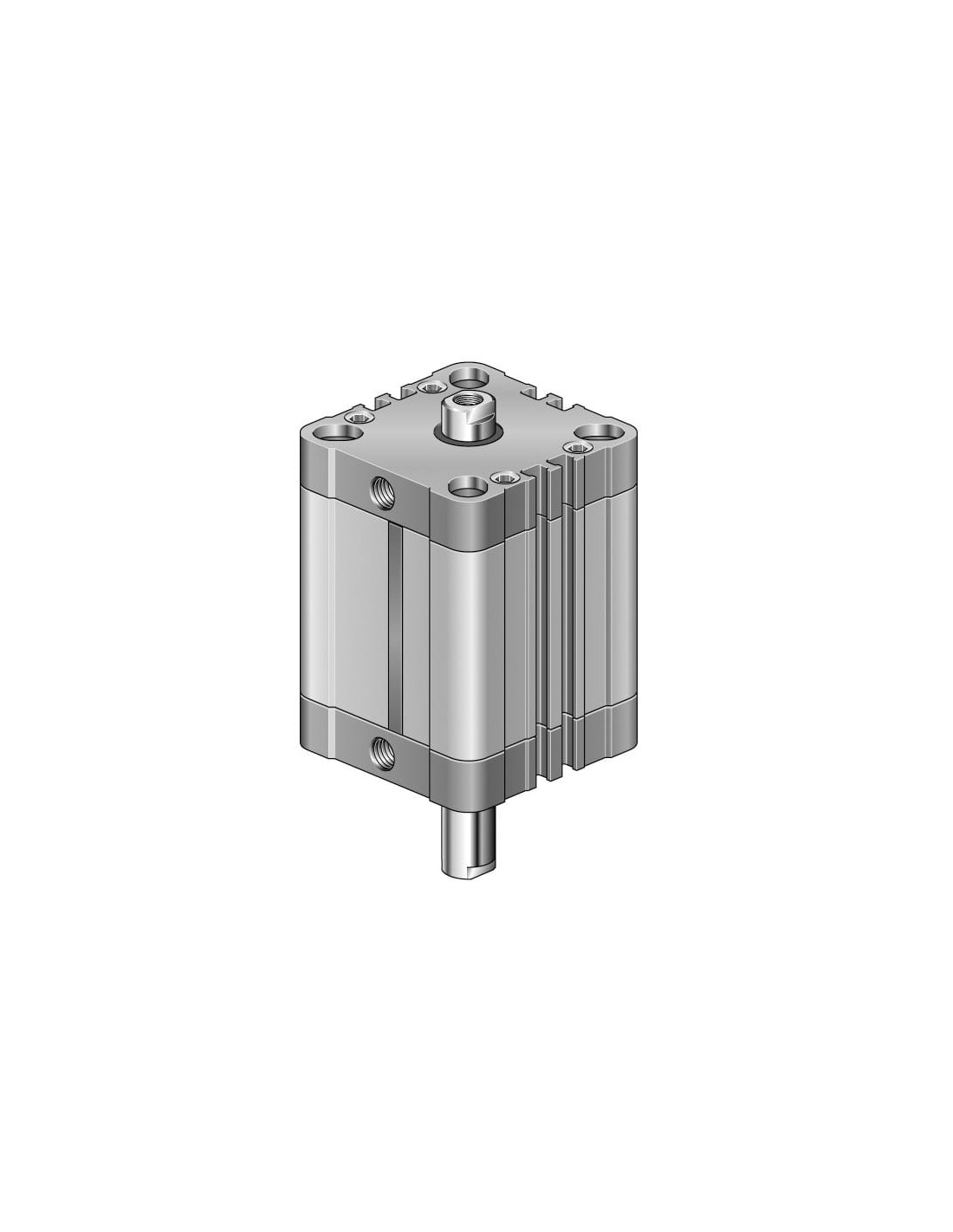

Siłownik pneumatyczny kompaktowy D20x5 ISO 21287 – solidność i niezawodność
Siłownik pneumatyczny kompaktowy o średnicy tłoka 20 mm i skoku 5 mm to precyzyjny element wykonawczy, spełniający normę ISO 21287. Dzięki swoim kompaktowym wymiarom jest szczególnie polecany do instalacji o ograniczonej przestrzeni montażowej, gdzie istotna jest oszczędność miejsca bez kompromisu na wydajności. Dwustronne tłoczysko w tym modelu zapewnia wysoką funkcjonalność i sprzyja realizacji ruchów liniowych w obu kierunkach.
Zastosowanie i zalety siłownika pneumatycznego kompaktowego
Siłowniki kompaktowe typu D20x5 są powszechnie stosowane w nowoczesnych liniach przemysłowych, automatyce, maszynach pakujących oraz urządzeniach manipulujących. Dzięki niewielkim gabarytom doskonale nadają się do zastosowań w miejscach o ograniczonej przestrzeni zabudowy. Wysoka odporność na korozję (stal kwasoodporna X8CrNi18-9 dla tłoka Ø16-25) oraz wykonanie z anodowanego aluminium gwarantują wieloletnią i bezawaryjną pracę, nawet w trudnych warunkach przemysłowych.
- Kompaktowa budowa umożliwia integrację z urządzeniami o ograniczonej ilości wolnego miejsca.
- Odporność na korozję oraz czynniki chemiczne dzięki zastosowaniu stali kwasoodpornej i nierdzewnej w konstrukcji tłoczyska.
- Bezobsługowa eksploatacja – nie wymaga smarowania, co znacząco obniża koszty utrzymania ruchu.
- Szeroki zakres temperatur pracy: od 0ºC do +40ºC (medium) oraz od -20ºC do +80ºC (otoczenie), opcjonalnie do +120ºC przy zastosowaniu poliuretanu na uszczelnieniach.
- Precyzyjna praca dzięki mechanicznej amortyzacji oraz zgodności z międzynarodową normą ISO 21287.
- Możliwość wykorzystania w aplikacjach przemysłowych, maszynach produkcyjnych, robotyce i systemach automatyki.
Konstrukcja i standardy techniczne siłownika ISO 21287
Obudowy siłownika wykonane są jako odlew z aluminium, co zapewnia lekkość oraz trwałość. Tłoczysko walcowane ze stali kwasoodpornej w mniejszych średnicach lub ze stali nierdzewnej w większych rozmiarach zapewnia stabilność pracy pod znacznymi obciążeniami. Uszczelnienia z poliuretanu wpływają na wysoką szczelność oraz długą żywotność siłownika. Konstrukcja zgodna ze standardem ISO 21287 umożliwia łatwą wymianę i integrację z innymi podzespołami automatyki przemysłowej.
Typowe obszary zastosowań siłowników kompaktowych
Siłowniki pneumatyczne kompaktowe znajdują szerokie zastosowanie w:
- Automatyce przemysłowej i systemach transportowych,
- Robotyce oraz nowoczesnych liniach montażowych,
- Urządzeniach pakujących, sortujących oraz dozujących,
- Manipulatorach i układach pozycjonujących,
- Specjalistycznych maszynach przemysłowych o ograniczonej przestrzeni montażowej.
Dzięki podwójnemu tłoczysku oraz zwartej konstrukcji, siłownik idealnie sprawdza się w zadaniach wymagających częstych cykli pracy oraz wysokiej precyzji pozycjonowania. To rozwiązanie dla projektantów, którzy cenią niezawodność i oszczędność miejsca w konstrukcji maszyn i urządzeń.
