Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | 2 - 10 bar |
| Temperatura otoczenia | -10 ÷ +60 °C |
| Temperatura medium | -10 ÷ +60 °C |
| Średnica trzpienia cewki | 9 mm |
| Funkcja zaworu | 3/2 NC |
| Rozmiar | G 1/2 |
| Przepływ | 5000 l/min |
| A | 60 |
| B | 30 |
| C | 144,8 |
| D | 34,2 |
| E | 44 |
| F | 40 |
| G | G 1/2 |
| ØH | 5,3 |
| K | 24,9 |
| L | 44 |
| ØM | 3,1 |

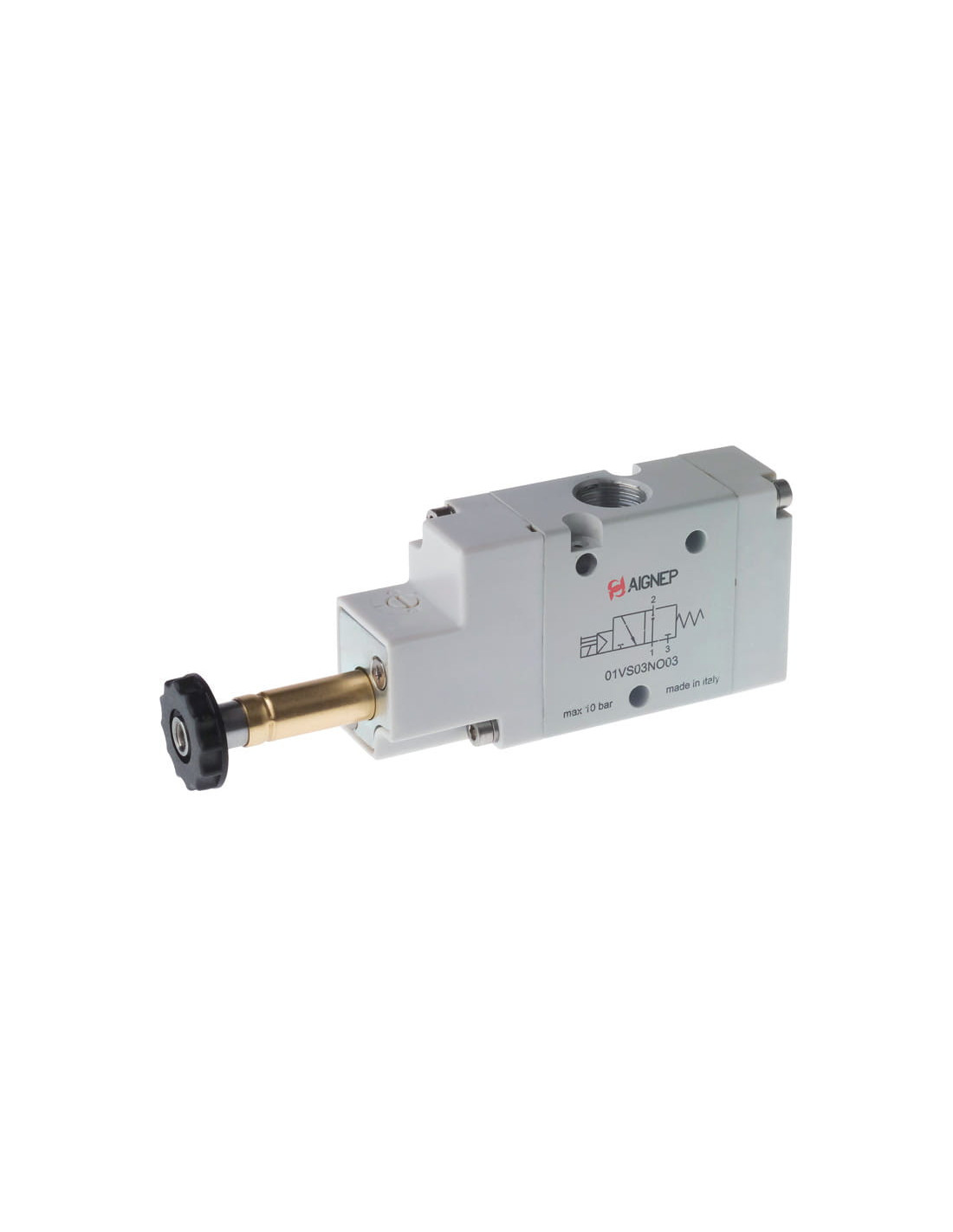

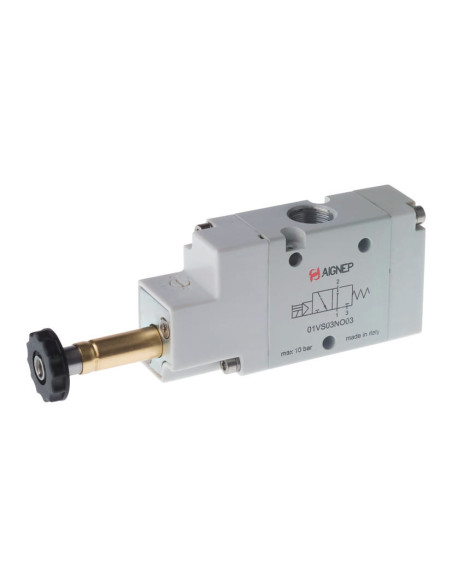

Elektrozawór pneumatyczny rozdzielający 3/2 G 1/2 NC normalnie zamknięty ATEX – kod 01VS03NC05
Prezentowany elektrozawór pneumatyczny typu 3/2 G 1/2 NC normalnie zamknięty to rozwiązanie przeznaczone do stosowania w instalacjach wykorzystujących sprężone powietrze. Dzięki certyfikacji ATEX może być używany w wymagających warunkach, w tym w strefach zagrożenia wybuchem. Urządzenie zapewnia duży przepływ na poziomie 5000 l/min, co sprawia, że jest efektywne w zasilaniu i sterowaniu szerokiej gamy układów pneumatycznych.
Charakterystyka techniczna i wymiary elektrozaworu 3/2 G 1/2 NC

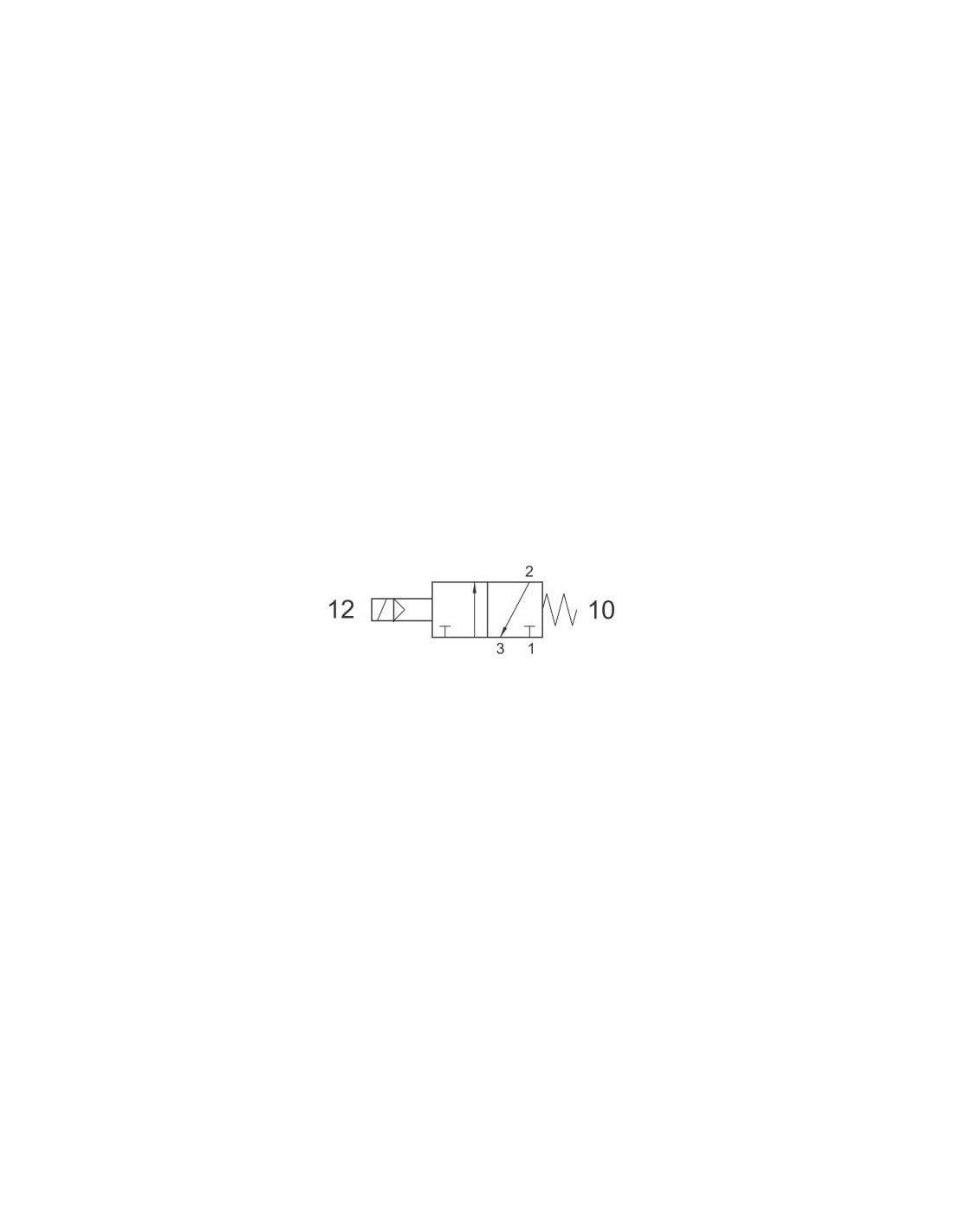

- Funkcja zaworu: 3/2 NC (normalnie zamknięty)
- Gwint przyłącza: G 1/2
- Kod produktu: 01VS03NC05
- Zakres ciśnienia roboczego: 2 – 10 bar
- Temperatura otoczenia: od -10 °C do +60 °C
- Temperatura medium: od -10 °C do +60 °C
- Przepływ: 5000 l/min
- Średnica trzpienia cewki: 9 mm
- Medium: przefiltrowane sprężone powietrze (smarowanie nie jest wymagane)

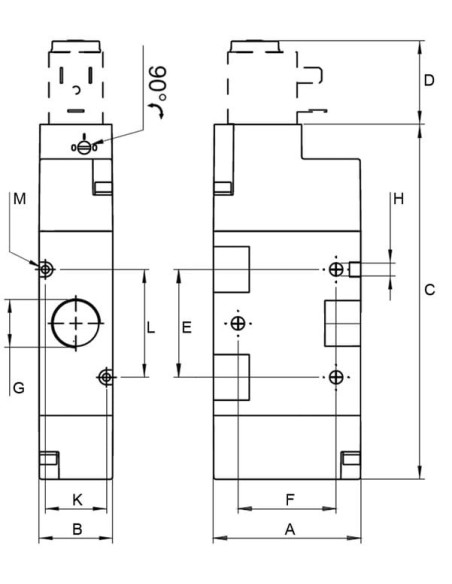

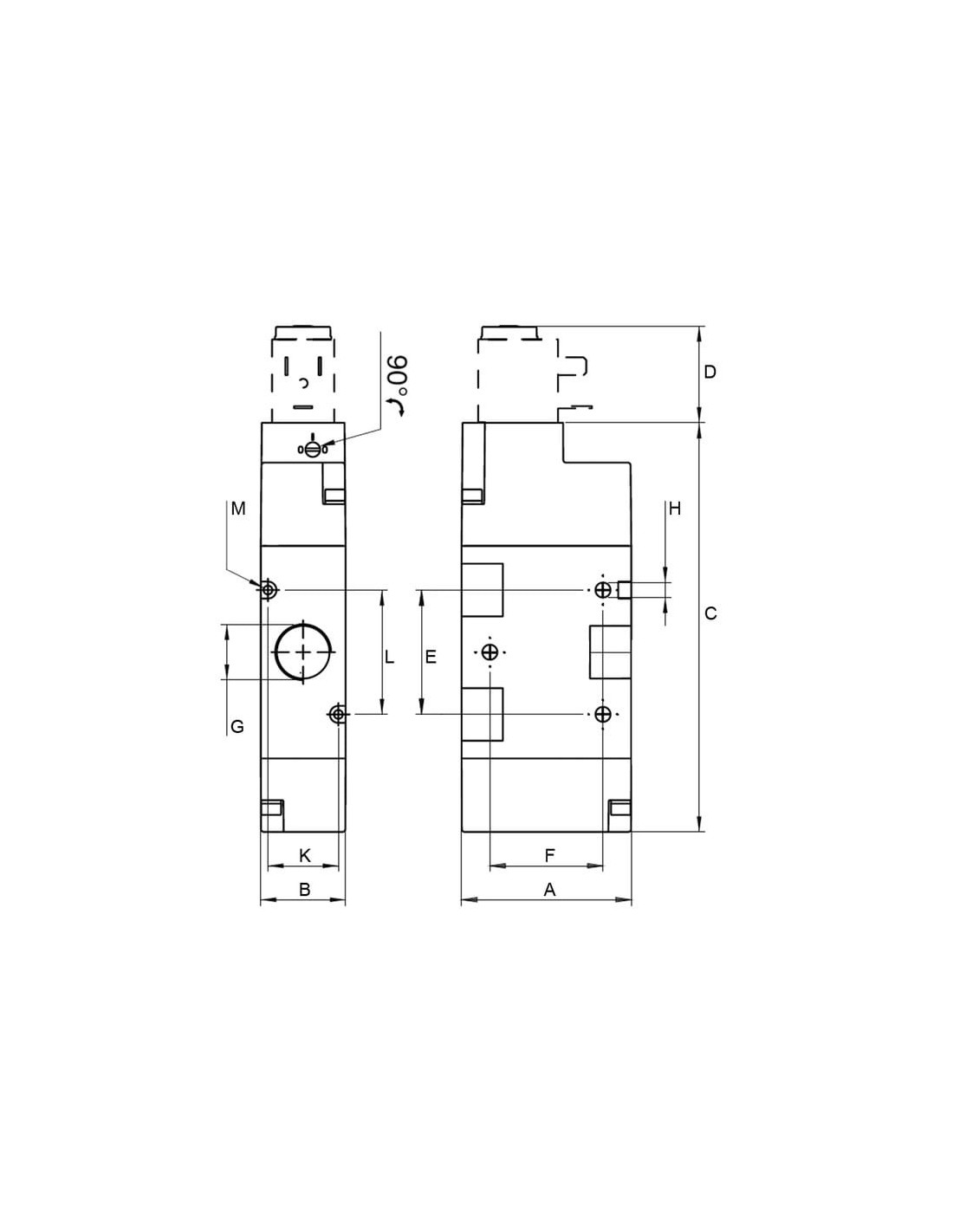

Poniższe wartości umożliwiają łatwe dopasowanie zaworu 3/2 do konkretnej aplikacji:
- A: 60 mm
- B: 30 mm
- C: 144,8 mm
- D: 34,2 mm
- E: 44 mm
- F: 40 mm
- G: G 1/2
- ØH: 5,3 mm
- K: 24,9 mm
- L: 44 mm
- ØM: 3,1 mm
Zalety i typowe zastosowanie elektrozaworu pneumatycznego ATEX
Ten elektrozawór pneumatyczny wyróżnia się szeregiem istotnych zalet, które wpływają na bezpieczeństwo i niezawodność pracy:
- Certyfikacja ATEX – możliwość stosowania w strefach zagrożonych wybuchem.
- Duży przepływ – aż do 5000 l/min, co przekłada się na skuteczne działanie w różnych procesach technologicznych.
- Szeroki zakres temperatur – umożliwia pracę w temperaturach od -10 °C do +60 °C.
- Normalnie zamknięta konstrukcja – zapewnia bezpieczne odcięcie przepływu w razie awarii zasilania.
- Brak konieczności smarowania – ogranicza dodatkowe koszty i upraszcza konserwację układu.
Urządzenie jest powszechnie wykorzystywane w aplikacjach przemysłowych, gdzie wymagane jest sterowanie przepływem sprężonego powietrza w obwodach pneumatycznych. Może obsługiwać między innymi:
- Siłowniki i układy napędowe różnego typu,
- Systemy sterowania procesami technologicznymi w wymagających warunkach,
- Maszyny i linie produkcyjne w branżach wymagających ochrony przed wybuchem,
- Układy szybkiego odcinania ciśnienia w instalacjach sprężonego powietrza.
Konstrukcja o wysokiej trwałości i normalnie zamknięty układ pracy czynią ten zawór optymalnym wyborem do zastosowań, w których kluczowe są bezpieczeństwo oraz niezawodność działania.
