Zawór rozdzielający pneumatyczny 3/2 G 1/4 NC, monostabilny, ATEX

Dane techniczne

Zawór rozdzielający pneumatyczny 3/2 G 1/4 NC – podstawowe informacje

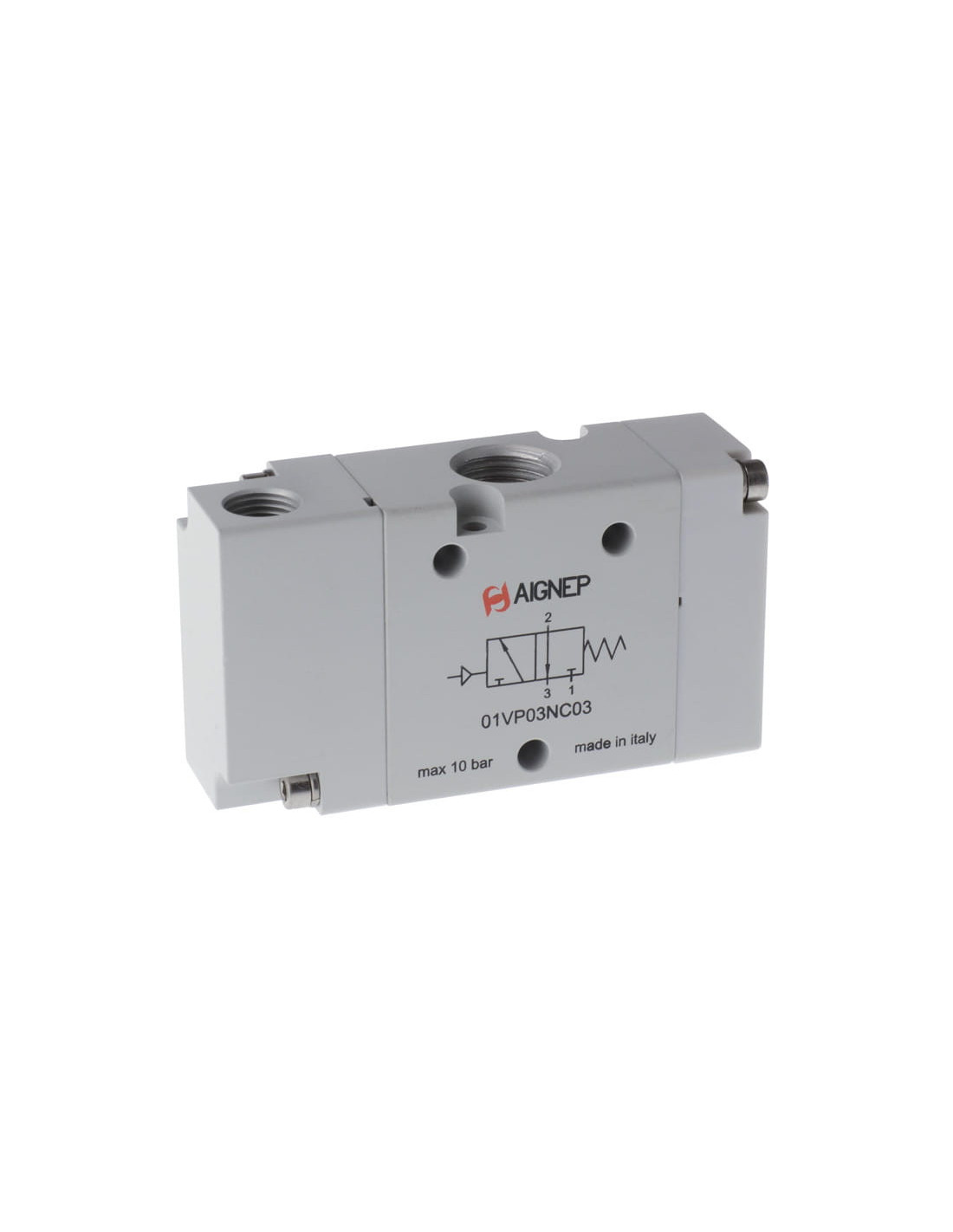

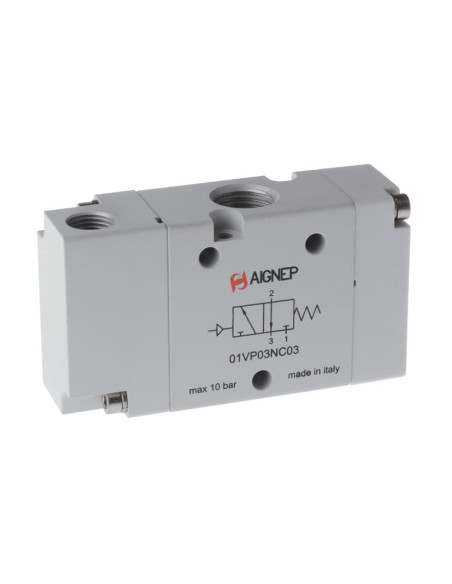

Zawór rozdzielający pneumatyczny 3/2 G 1/4 NC o kodzie 01VP03NC03 to rozwiązanie monostabilne, przeznaczone do sterowania przepływem powietrza w układach pneumatycznych. Dzięki konstrukcji 3/2 oraz opcji NC (Normally Closed), zawór pozostaje zamknięty w przypadku braku ciśnienia sterującego, co zapewnia bezpieczeństwo i kontrolę w procesach.

Najważniejsze zalety i zastosowania zaworu 3/2 G 1/4 NC

Ten pneumatyczny zawór rozdzielający wyróżnia się wysoką wydajnością, przy przepływie na poziomie 1200 l/min oraz ciśnieniu roboczym do 10 bar. Obudowa przystosowana do warunków ATEX umożliwia użytkowanie w atmosferach potencjalnie wybuchowych, zwiększając zakres możliwych zastosowań. Typowe miejsca implementacji to:

• Przemysł spożywczy i farmaceutyczny – dzięki możliwości pracy z przefiltrowanym sprężonym powietrzem.
• Instalacje automatyki przemysłowej – wszędzie tam, gdzie wymagana jest szybka i niezawodna kontrola przepływu.
• Systemy bezpieczeństwa w strefach zagrożonych wybuchem (ATEX).
• Zastosowania w liniach produkcyjnych i maszynach, w których konieczne jest monostabilne działanie zaworu.

Dane techniczne zaworu rozdzielającego 3/2 G 1/4 NC

Poniższe parametry pozwalają na precyzyjne dopasowanie zaworu do różnych aplikacji w układach pneumatycznych, zapewniając optymalną pracę urządzenia:

• Medium: przefiltrowane sprężone powietrze
• Smarowanie: niewymagane (opcjonalne smarowanie nie wpływa na żywotność zaworu)
• Ciśnienie robocze: 0 – 10 bar
• Ciśnienie sterujące: 2 – 10 bar
• Temperatura otoczenia: -10 ÷ +60 °C
• Temperatura medium: -10 ÷ +60 °C
• Rozmiar połączenia: G 1/4

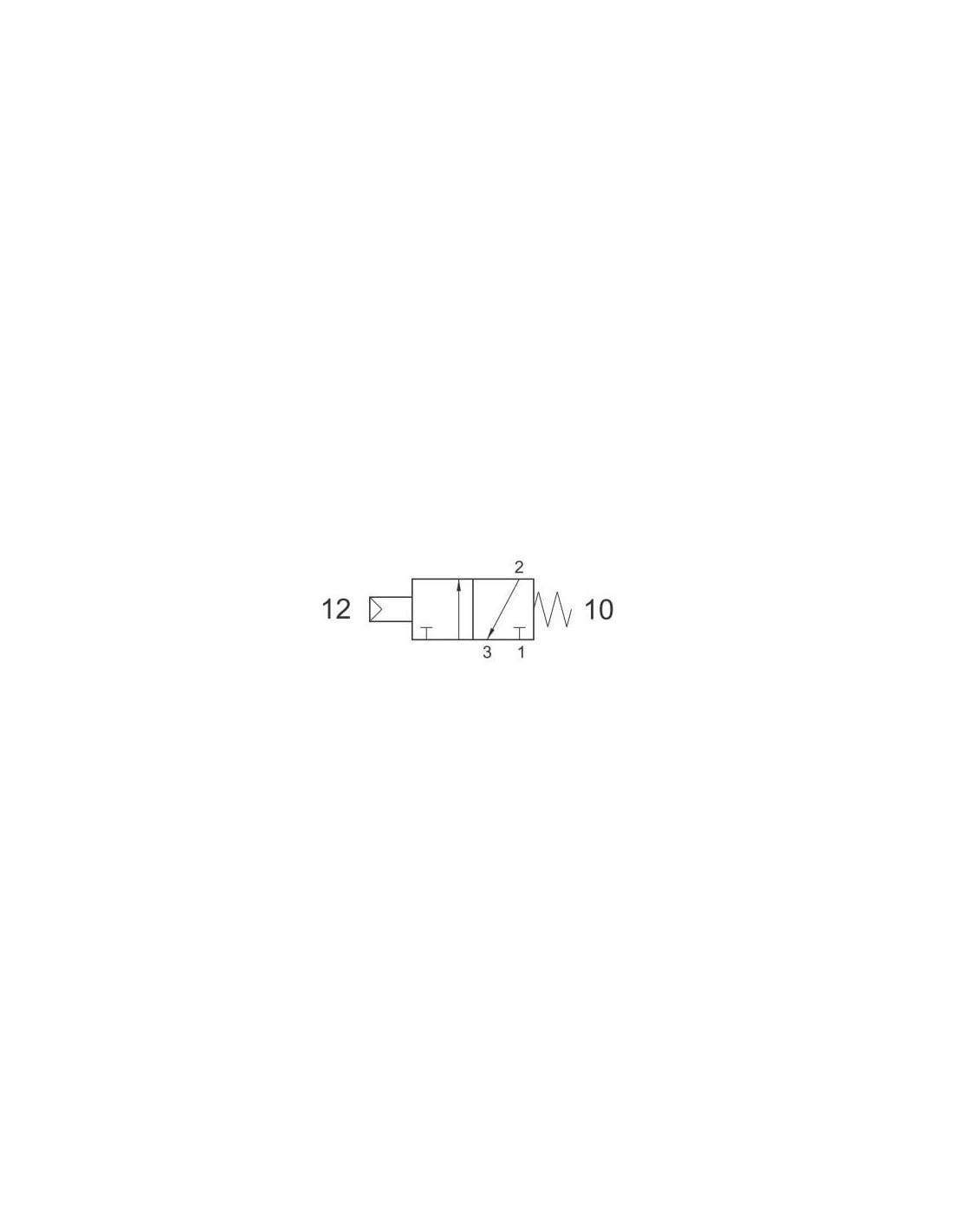

• Funkcja zaworu: 3/2 NC (monostabilny)
• Przepływ: 1200 l/min

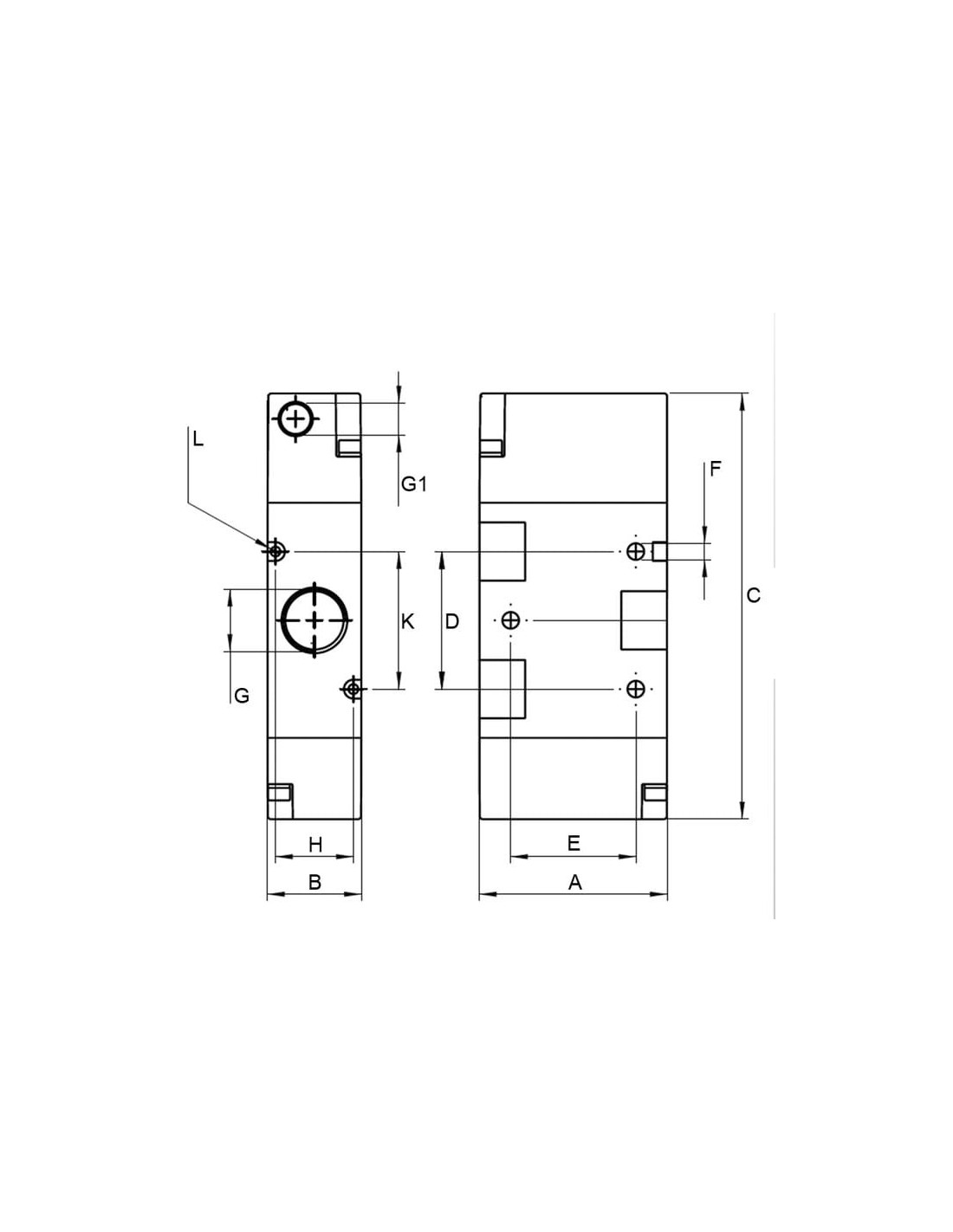

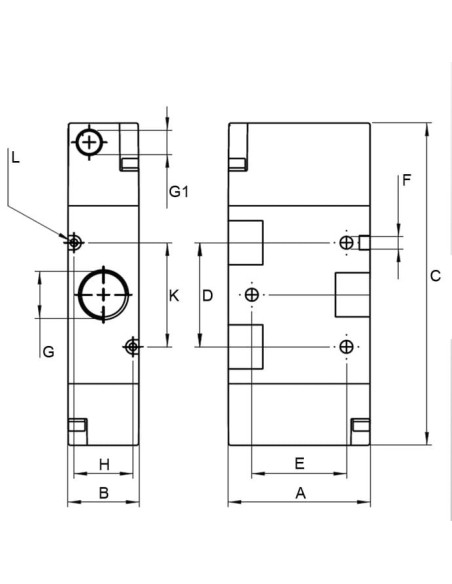

Wymiary i budowa

Zawór został zaprojektowany w kompaktowej formie, co ułatwia montaż i integrację z istniejącymi układami. Do istotnych wymiarów i szczegółów konstrukcyjnych można zaliczyć:

• A: 40
• B: 22
• C: 71,7
• D: 22
• E: 28
• ØF: 4,2
• G: G 1/4
• G1: G 1/8
• H: 16,9
• K: 18
• ØL: 3,1

Podsumowanie cech produktu

Rozdzielający zawór pneumatyczny 3/2 G 1/4 NC o kodzie 01VP03NC03 to monostabilne i bezpieczne rozwiązanie, przystosowane do pracy w środowiskach o podwyższonych wymaganiach. Wysoka niezawodność, zgodność z ATEX oraz bogaty zakres parametrów technicznych czynią go uniwersalnym elementem w wielu aplikacjach przemysłowych i automatyzacyjnych.
