Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | 0 - 10 bar |
| Temperatura otoczenia | -10 ÷ +60 °C |
| Temperatura medium | -10 ÷ +60 °C |

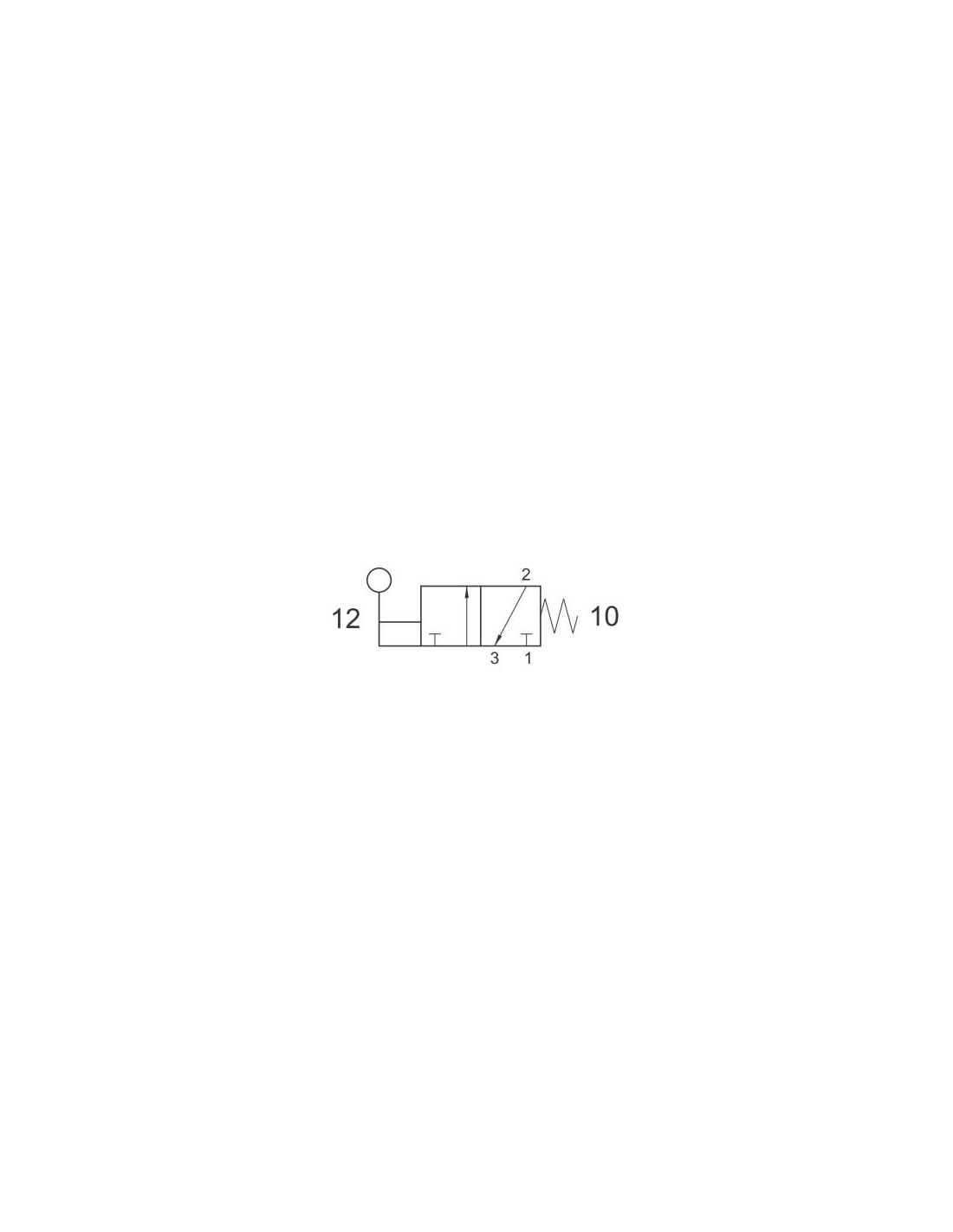

| Funkcja zaworu | 3/2 NC |
| Rozmiar | G 1/4 |
| Przepływ nominalny | 1200 NI/min |
| A | 75,2 |
| B | 40 |
| C | 22 |
| D | 74,9 |
| E | 22 |
| F | 28 |
| G | G 1/4 |
| ØH | 4,2 |
| K | 16,9 |
| L | 18 |
| ØM | 3,1 |

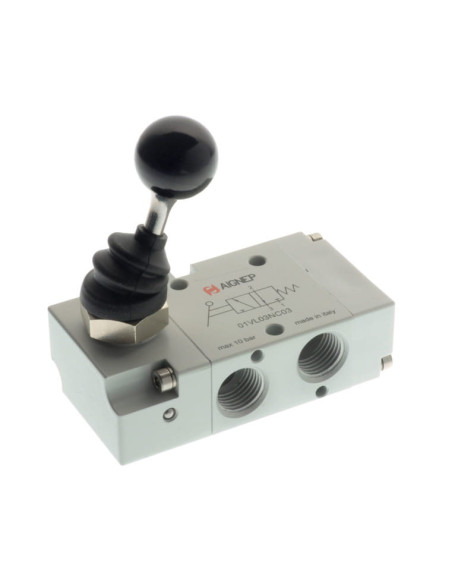

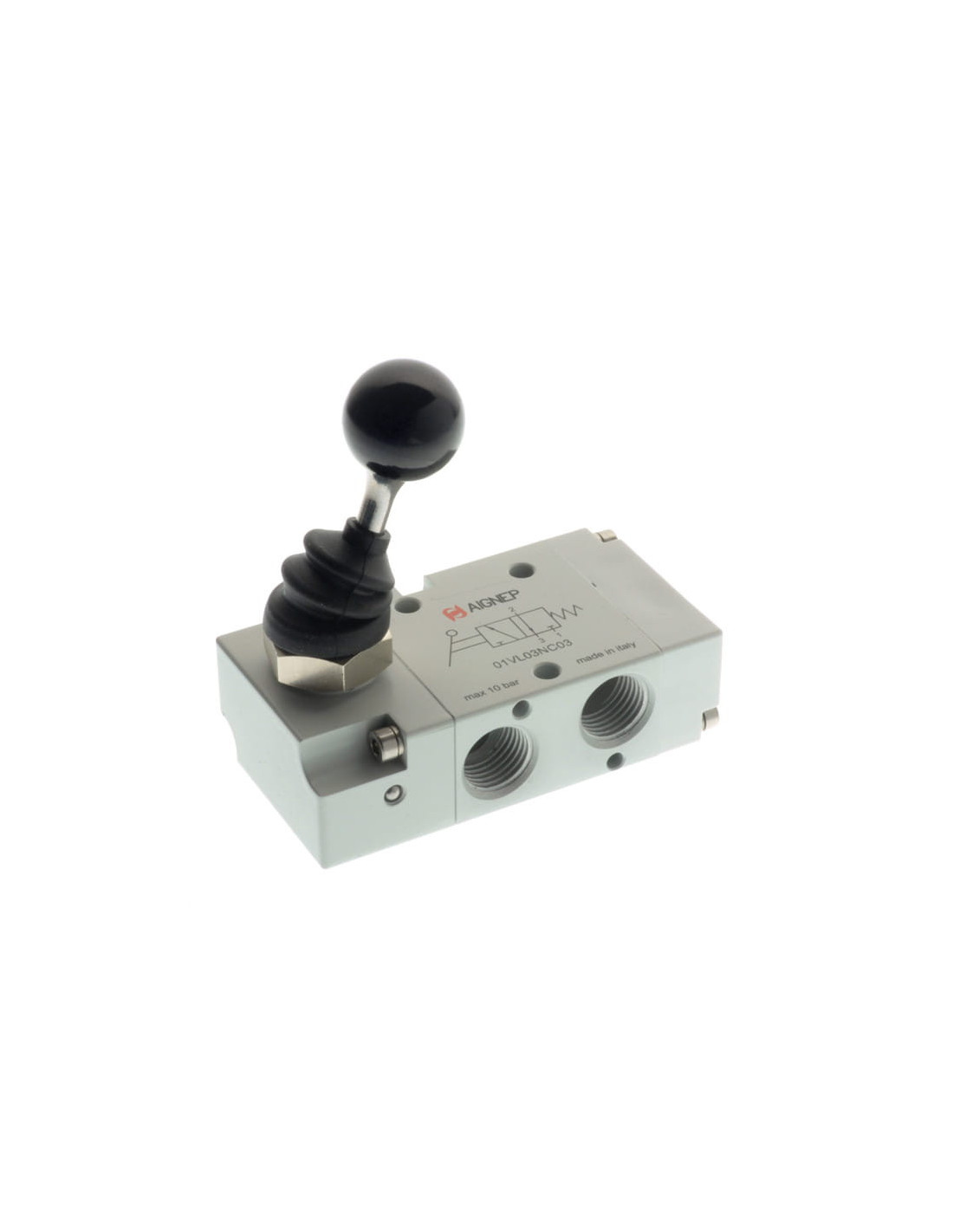

Przeznaczenie i charakterystyka zaworu rozdzielającego pneumatycznego ręcznego 3/2 G 1/4 NC
Zawór rozdzielający pneumatyczny ręczny 3/2 G 1/4 NC to element wykorzystywany w układach sprężonego powietrza do niezawodnego sterowania przepływem medium. Posiada dźwignię z gałką o ergonomicznym kształcie, która umożliwia precyzyjne sterowanie jednym ruchem dłoni. Konstrukcja zaworu jest monostabilna, co oznacza szybki powrót do stanu wyjściowego po zwolnieniu dźwigni, dzięki zastosowaniu sprężyny.
Zalety i możliwe zastosowania zaworu pneumatycznego 3/2 G 1/4
Najważniejsze zalety tego typu zaworu to:
- Bezobsługowa praca – smarowanie nie jest wymagane, co przekłada się na mniejszą ilość czynności konserwacyjnych.
- Szeroki zakres ciśnienia roboczego – od 0 do 10 bar, co umożliwia stosowanie w różnorodnych aplikacjach.
- Monostabilność – zawór automatycznie wraca do pozycji spoczynkowej (NC) po zwolnieniu dźwigni, co zapewnia bezpieczeństwo i powtarzalność pracy.
- Wygodna dźwignia – łatwa i wyczuwalna zmiana położenia, co poprawia ergonomię obsługi.
- Kompaktowe wymiary – umożliwiają montaż w miejscach o ograniczonej przestrzeni.
Zawór pneumatyczny 3/2 ręczny często wykorzystuje się w:
- Liniach produkcyjnych i stanowiskach montażowych, gdzie wymagane jest szybkie przełączanie sprężonego powietrza.
- Układach sterowania w maszynach przemysłowych, manipulatorach czy robotach.
- Przełączaniu dodatkowych obwodów powietrza w systemach laboratoryjnych oraz testowych.
Szczegółowe dane techniczne zaworu 3/2 G 1/4 NC
Typ zaworu: 3/2 NC, ręczny, monostabilny z dźwignią
Rozmiar przyłącza: G 1/4
Ciśnienie robocze: 0 – 10 bar
Medium: przefiltrowane sprężone powietrze
Temperatura otoczenia: -10 ÷ +60 °C
Temperatura medium: -10 ÷ +60 °C
Smarowanie: nie jest wymagane
Przepływ nominalny: 1200 NI/min

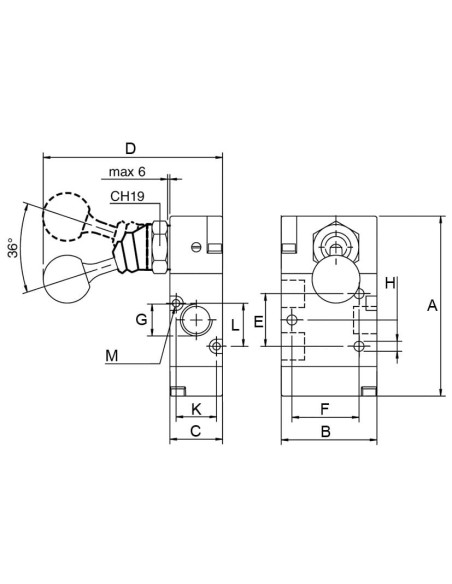

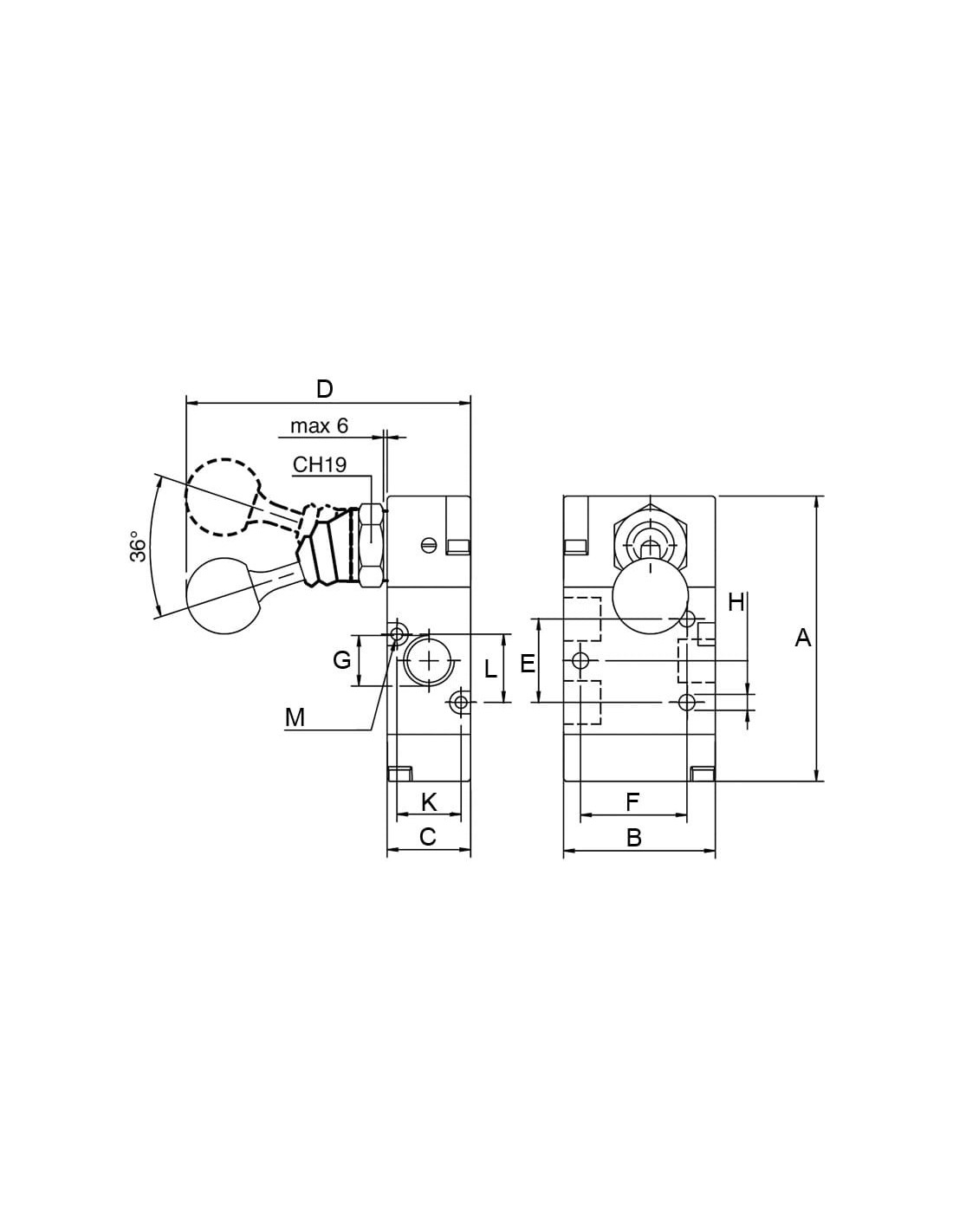

Wymiary i budowa zaworu pneumatycznego
Kompaktowa obudowa i przemyślany układ portów sprawiają, że zawór łatwo wkomponować w istniejące instalacje. Poniżej podano podstawowe wymiary (w milimetrach):
- A = 75,2
- B = 40
- C = 22
- D = 74,9
- E = 22
- F = 28
- G (gwint) = G 1/4
- ØH = 4,2
- K = 16,9
- L = 18
- ØM = 3,1
Zawór o kodzie 01VL03NC03 wyróżnia się solidnym wykonaniem i sprawdza się w szerokim spektrum zastosowań przemysłowych. Stabilność działania zapewnia dodatkowa sprężyna, a dźwignia pozwala na łatwą kontrolę przepływu sprężonego powietrza w układach automatyki.
