Dane techniczne
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | nie jest wymagane |
| Ciśnienie robocze | -0,9 - 10 bar |
| Ciśnienie pilota | 1 - 10 bar |
| Temperatura otoczenia | max. +60 °C |
| Temperatura medium | max. +60 °C |
| Średnica trzpienia cewki | 9 mm |

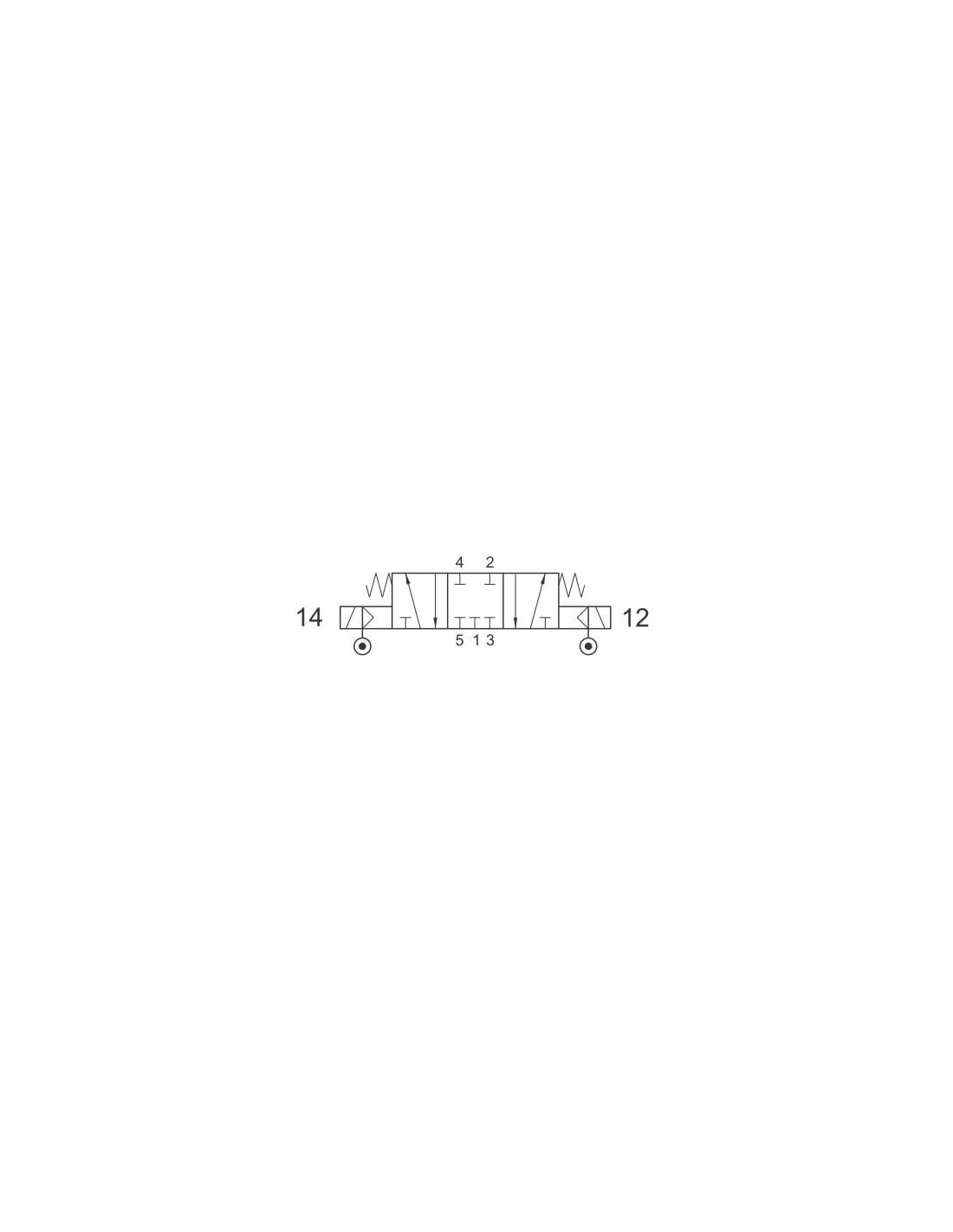

| Funkcja zaworu | 5/3 CC |
| Rozmiar | G 1/4 |
| Przepływ | 1100 l/min |
| DN | 7,5 |
| A | 40 |
| B | 25 |
| C | 169 |
| D | 36 |
| E | 44 |
| E1 | 22 |
| F | 26,3 |
| G | G 1/4 |
| ØH | 4,2 |
| K | 19,6 |
| L | 22 |
| ØM | 3,3 |
| Y | G 1/8 |
Elektrozawór pneumatyczny rozdzielający 5/3 G 1/4 CC – centralnie zamknięty z pilotem
Elektrozawór pneumatyczny rozdzielający 5/3 G 1/4 CC o kodzie produktu 5223C EE AS to zaawansowane urządzenie przeznaczone do sterowania przepływem sprężonego powietrza w instalacjach pneumatycznych. Wyposażony w funkcję centralnego zamknięcia (CC), zapewnia bezpieczeństwo i niezawodność pracy nawet w sytuacjach krytycznych.
Zalety elektrozaworu 5/3 G 1/4 CC
- Centralnie zamknięta środkowa pozycja – gwarantuje bezpieczne przerwanie przepływu powietrza i ochronę instalacji podczas braku zasilania lub awarii.
- Szeroki zakres ciśnień roboczych – od -0,9 do 10 bar, co umożliwia zastosowanie w różnorodnych aplikacjach pneumatycznych.
- Brak konieczności smarowania – zawór pracuje z przefiltrowanym sprężonym powietrzem bez potrzeby dodatkowych zabiegów eksploatacyjnych.
- Wysoka wydajność – maksymalny przepływ do 1100 l/min pozwala na efektywne działanie nawet w dużych układach pneumatycznych.
- Wytrzymałość na temperatury – odporność do +60°C zapewnia pracę w wymagających warunkach przemysłowych.
- Pilotowe sterowanie – szybka i precyzyjna reakcja na sygnały sterujące.
Typowe zastosowania elektrozaworu pneumatycznego 5/3 G 1/4 CC
Elektrozawory 5/3 znajdują zastosowanie w nowoczesnych systemach automatyki przemysłowej, gdzie wymagane jest niezawodne sterowanie ruchem siłowników pneumatycznych. Typowe obszary użycia obejmują:
- Automatyka maszyn i urządzeń – szczególnie w liniach produkcyjnych, systemach pakowania oraz montażu.
- Przemysł spożywczy – gdzie wymagana jest precyzyjna i czysta kontrola przepływu medium.
- Systemy transportu pneumatycznego oraz układy podciśnieniowe.
- Aplikacje laboratoryjne oraz stanowiska testowe, gdzie liczy się powtarzalność i bezpieczeństwo działania.
- Automatyczna kontrola procesów technologicznych wymagających szybkiego i niezawodnego sterowania przepływem powietrza.
Możliwości wykorzystania i korzyści z zastosowania elektrozaworu G 1/4 CC
Centralnie zamknięta funkcja zaworu idealnie nadaje się do układów, gdzie konieczne jest zatrzymanie ruchu siłowników w pozycji neutralnej lub natychmiastowe odcięcie dopływu powietrza. Osiąga się dzięki temu wyższy poziom bezpieczeństwa procesów, ochronę maszyn oraz większą kontrolę nad cyklem pracy instalacji.

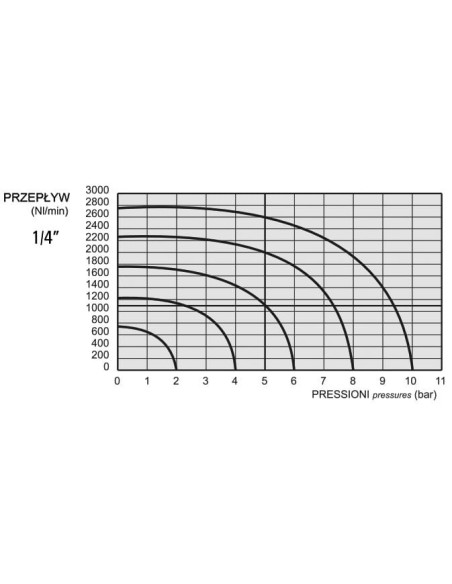

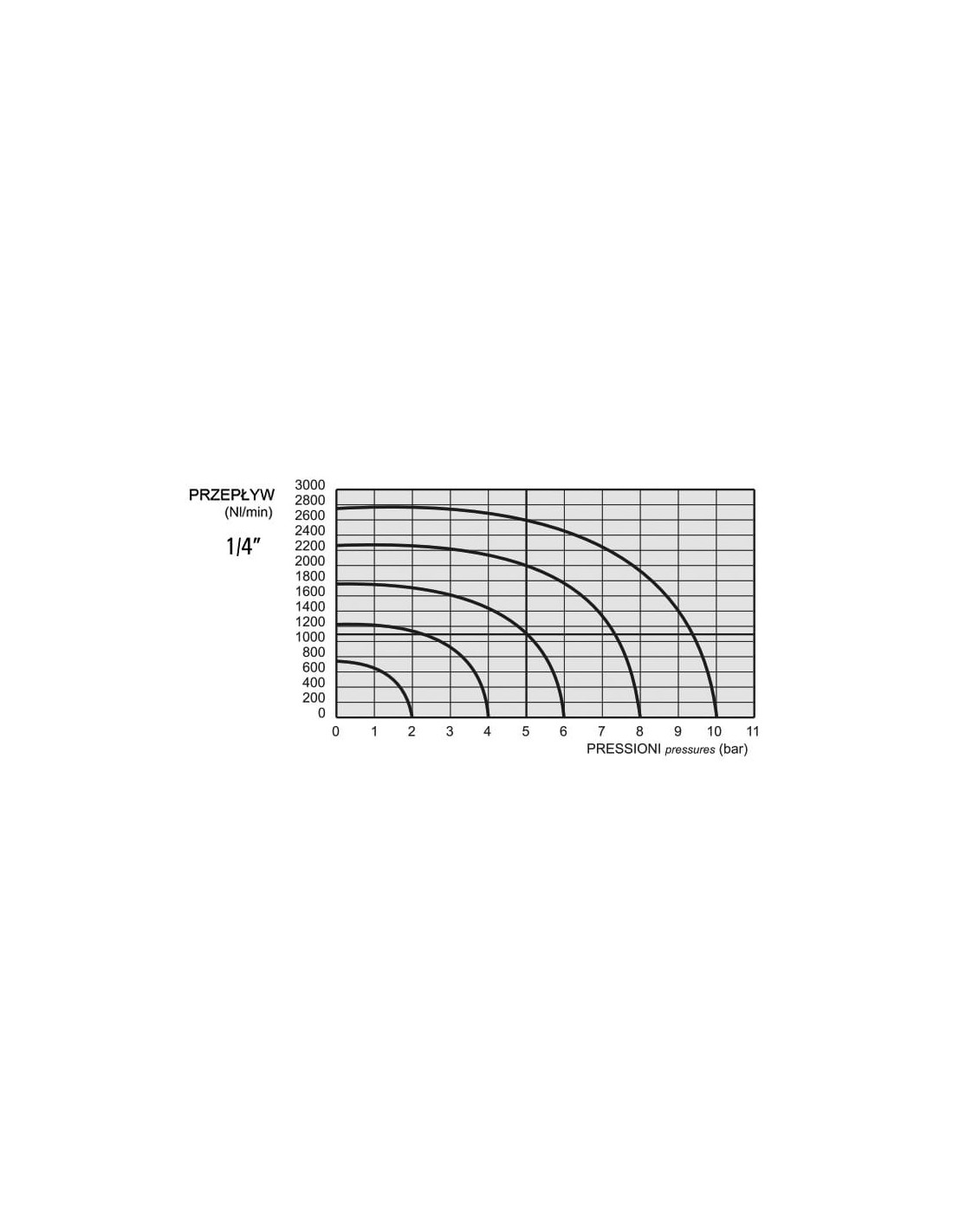

Dzięki standaryzowanemu rozmiarowi przyłącza G 1/4, elektrozawór można łatwo zintegrować z większością standardowych instalacji pneumatycznych. Kształt charakterystyki przepływu (zgodnie z załączonym wykresem) zapewnia efektywną pracę w szerokim zakresie ciśnień.
Dlaczego warto wybrać elektrozawór 5/3 CC z pilotem?
- Uniwersalność łączenia dzięki gwintom G 1/4 i G 1/8.
- Precyzyjna kontrola pozycji siłownika przy trzech położeniach sterowania.
- Elastyczność zastosowania – od małych warsztatów po zaawansowane linie produkcyjne.
Elektrozawory pneumatyczne rozdzielające 5/3 G 1/4 CC to niezastąpione rozwiązanie w każdej instalacji wymagającej wysokiej pewności sterowania ruchem siłowników pneumatycznych, niezawodności pracy oraz prostoty integracji z istniejącym systemem.
