Zawór hydrauliczny kierunkowy, 6251179, Krauss Maffei

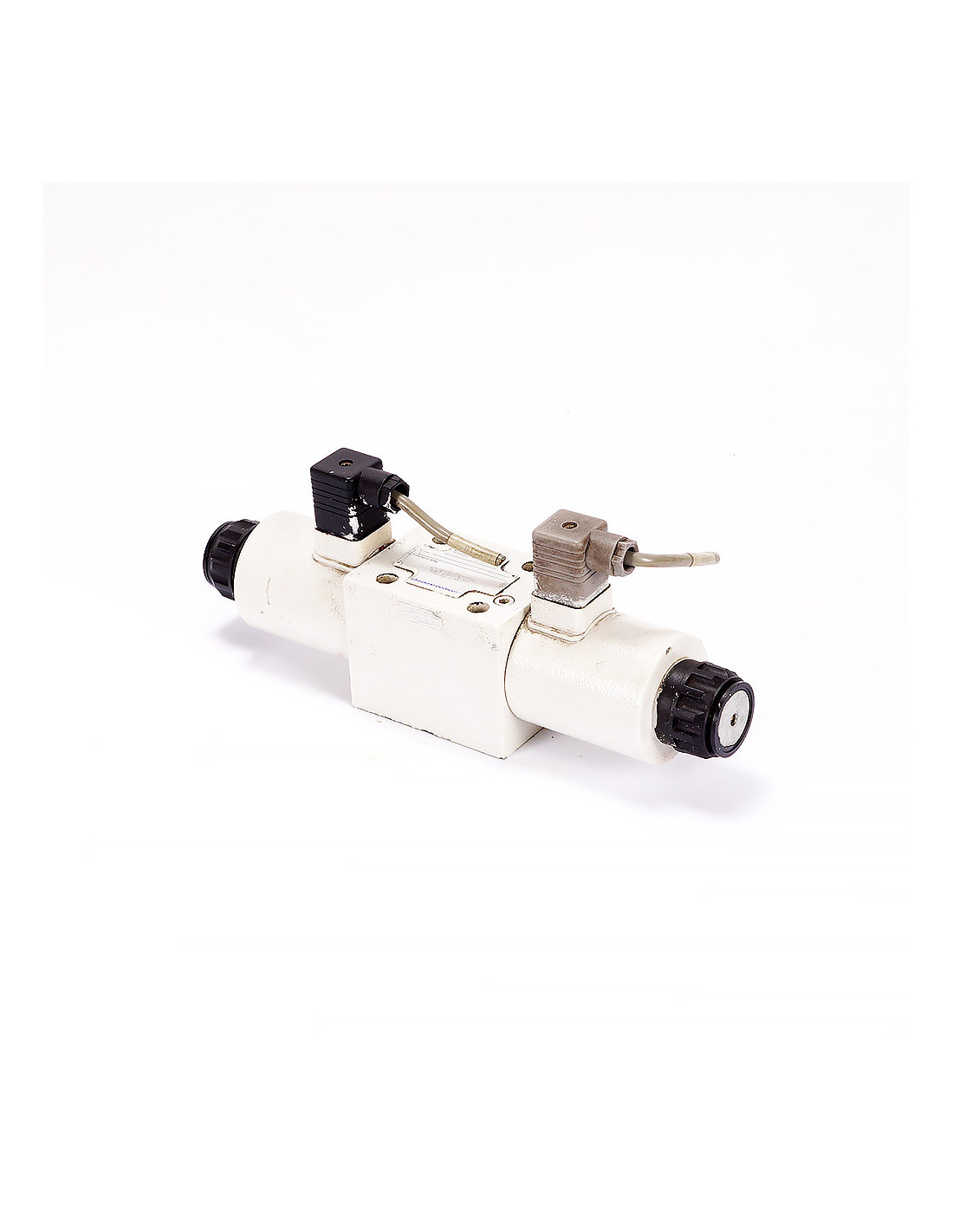

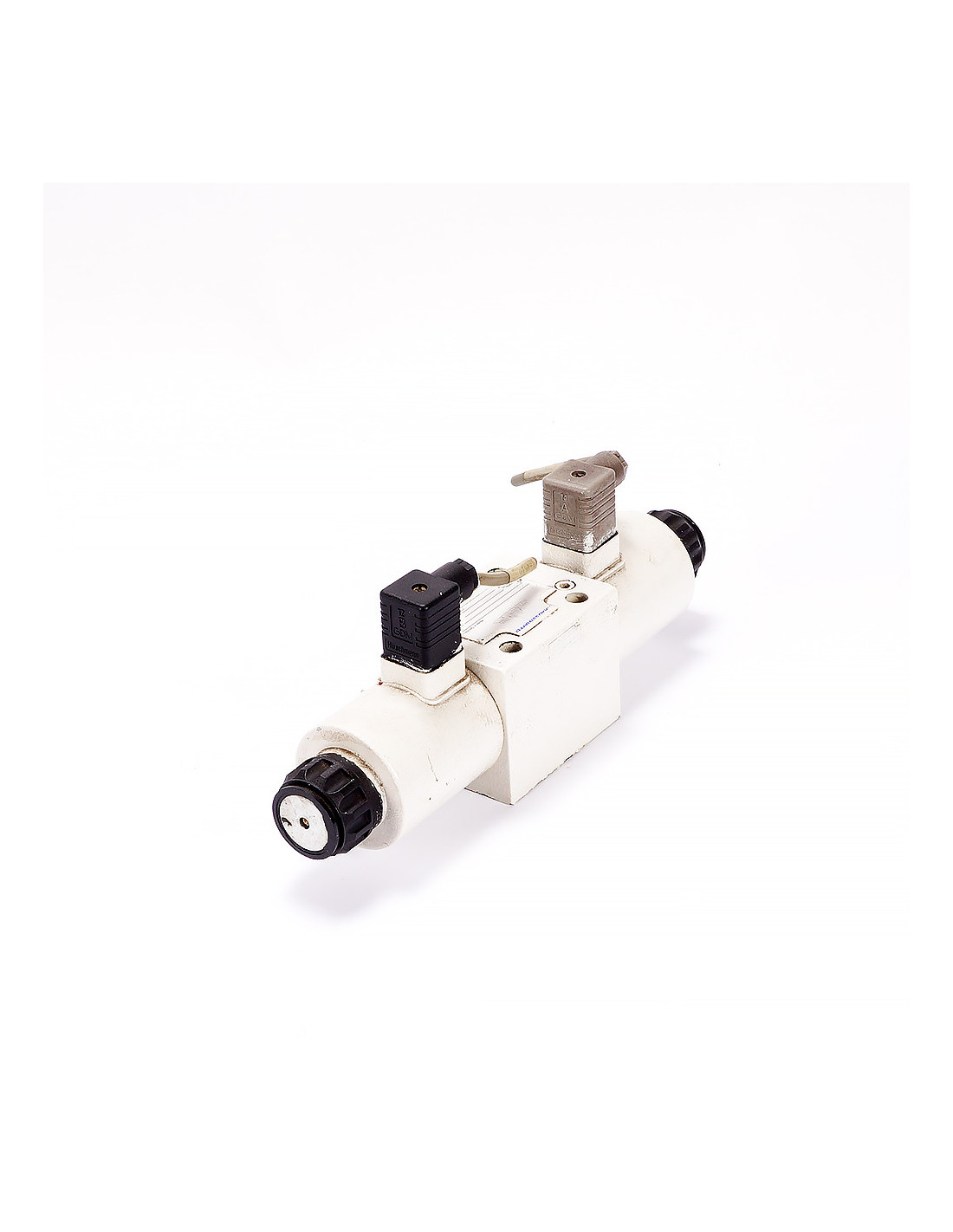

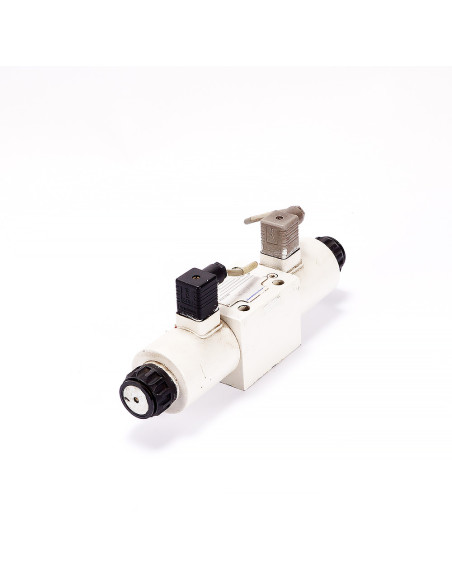

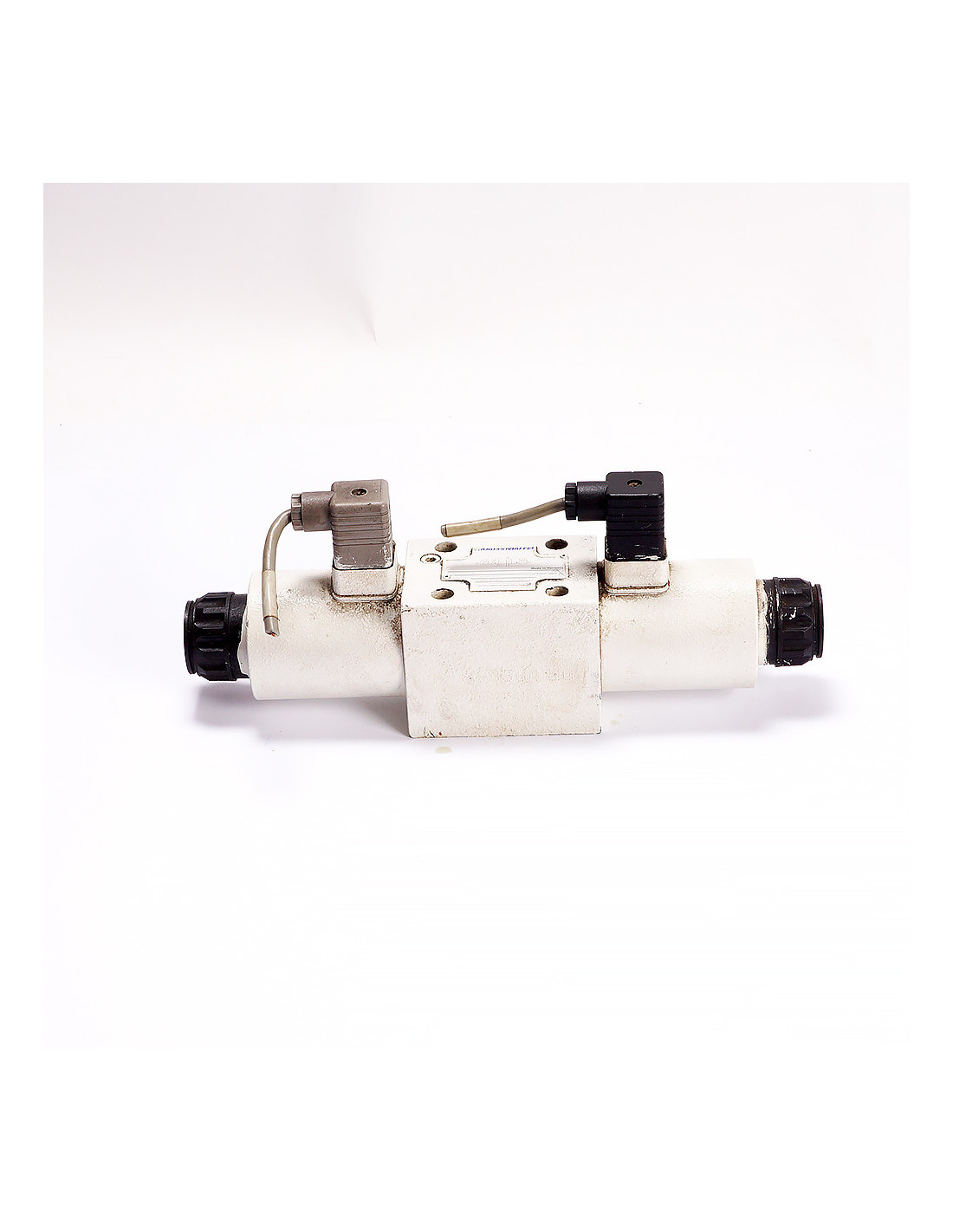

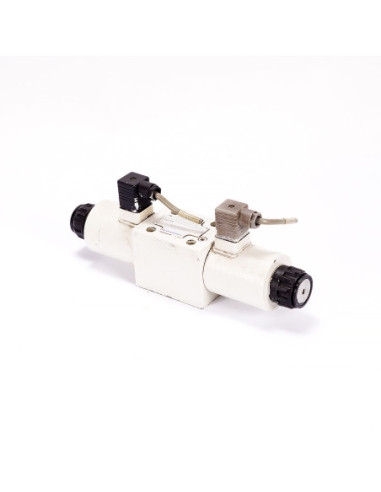

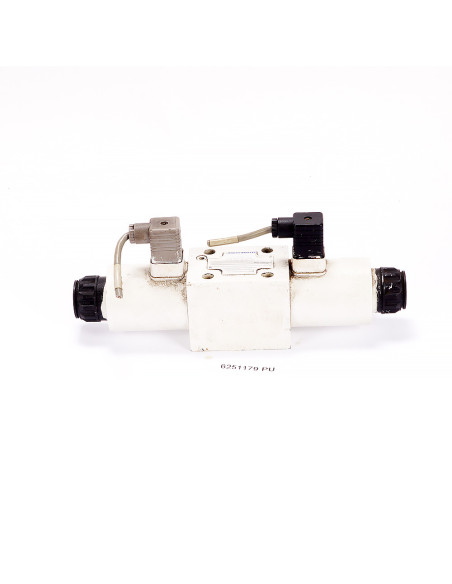

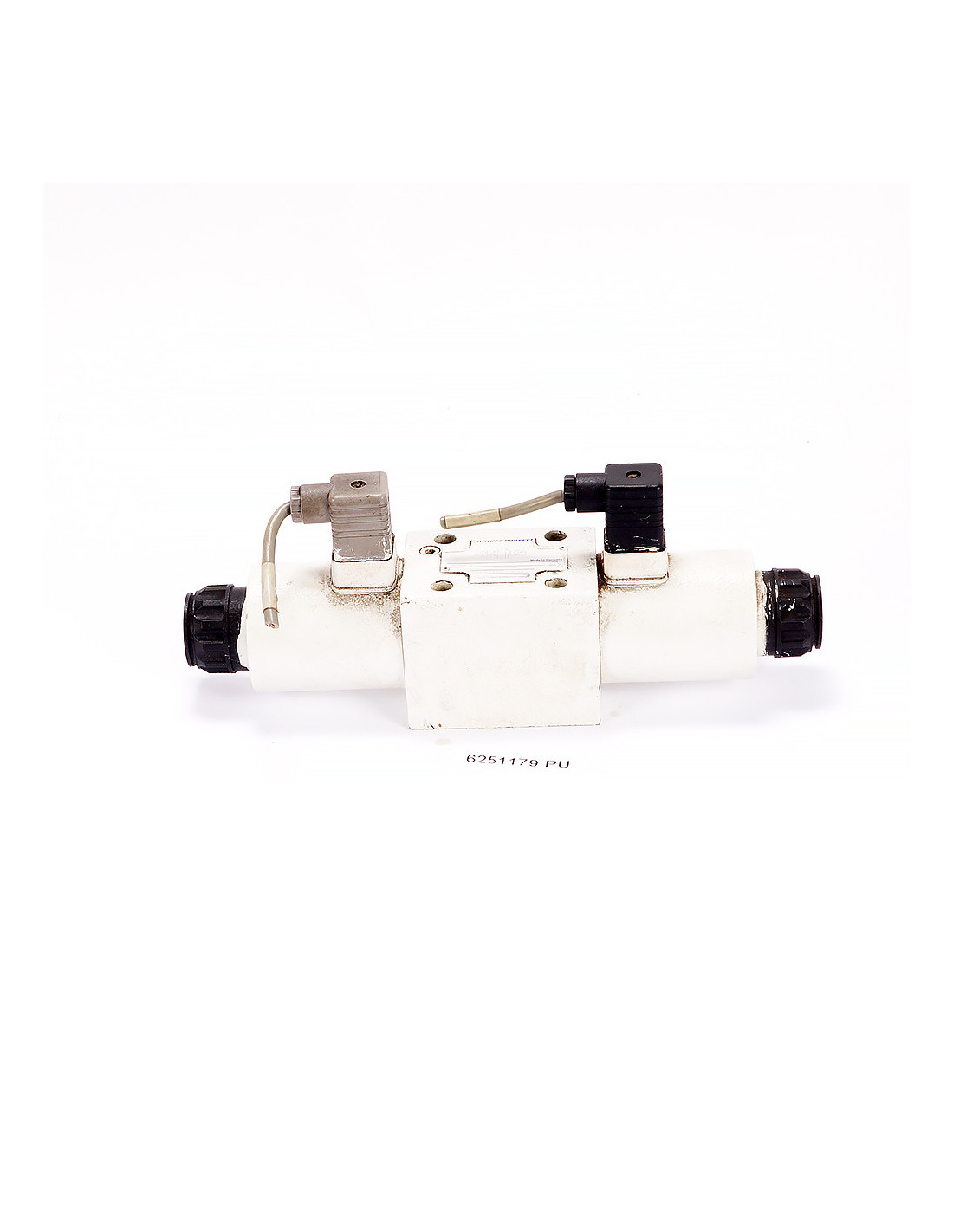

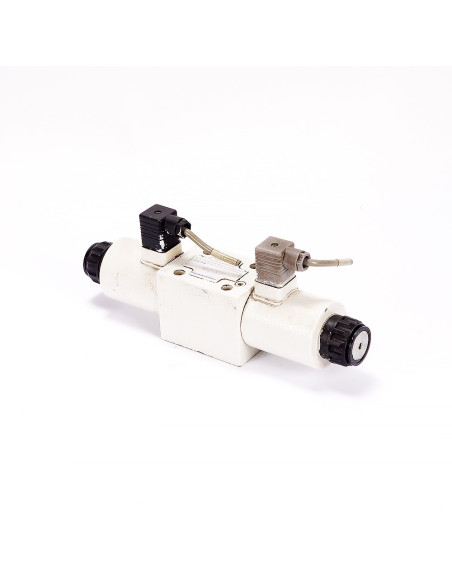

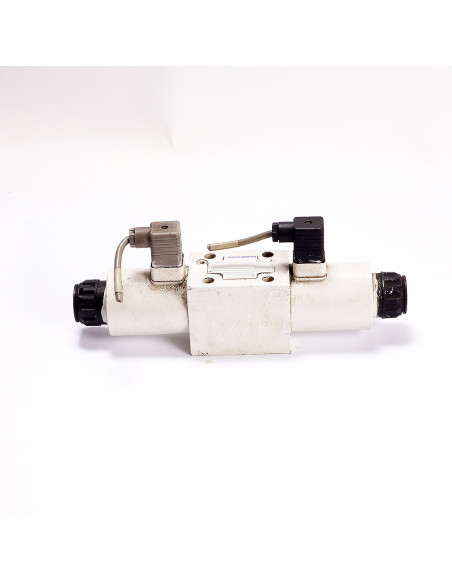

KraussMaffei 6251179 – zawór kierunkowy 4/3 (suwakowy) z cewkami

Przeznaczenie: Zawór hydrauliczny 4/3 do sterowania kierunkiem przepływu w układach maszyn KM (wtryskarki KraussMaffei).
Identyfikacja: występuje w ofertach jako „4/3 way valve / Hydraulic Valve”, SN: 6251179. Na tabliczce spotykany kod RN177.73 025943/2 (ułatwia dobór zamiennika).

Interfejs i montaż

• Odpowiednik rodziny Rexroth 4WE10.

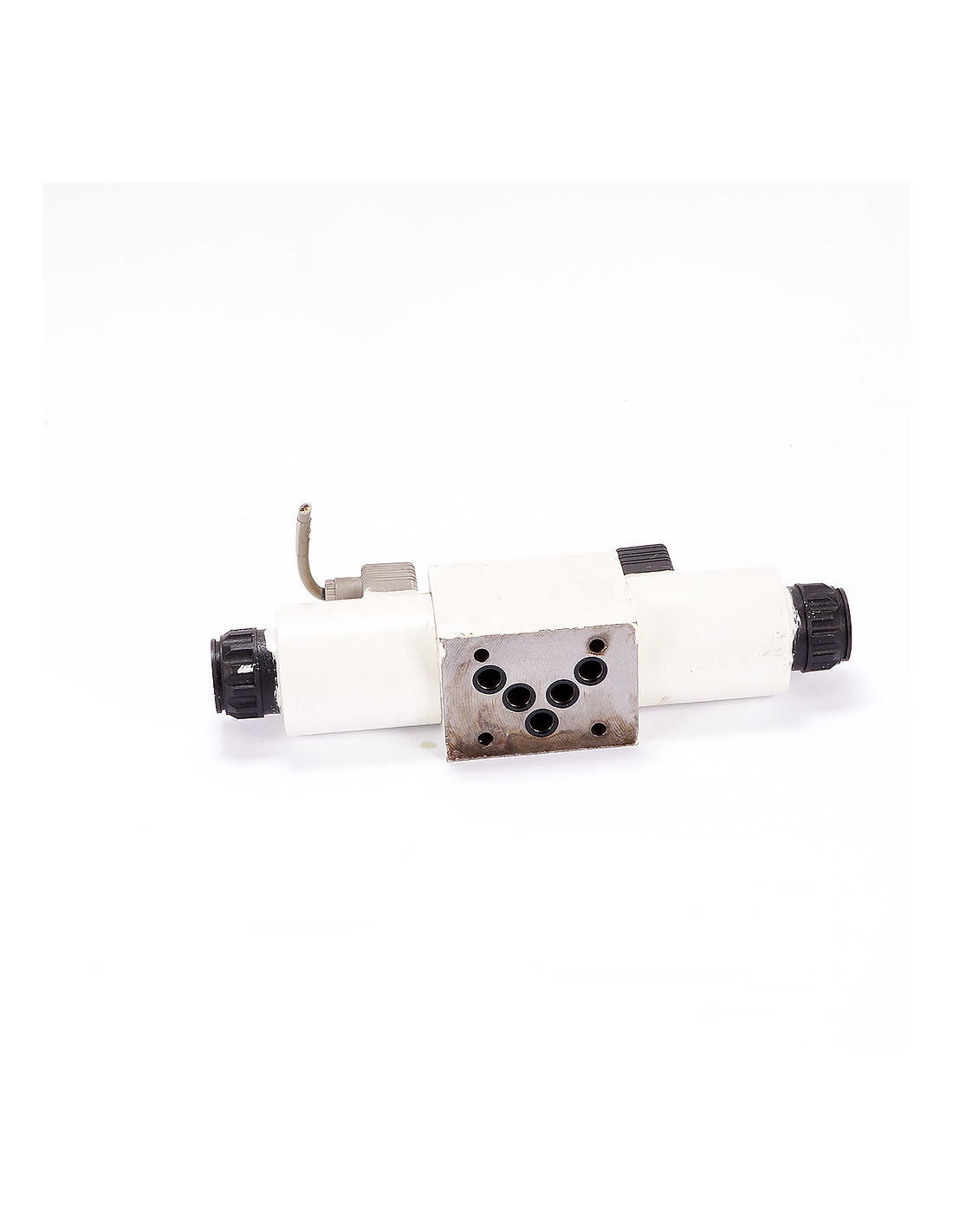

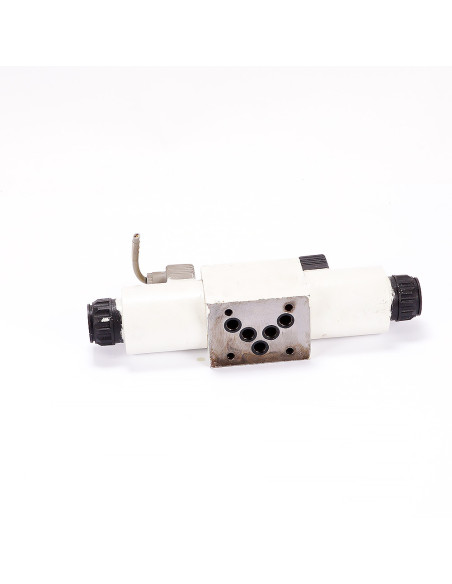

• Montaż na płycie ISO 4401-05 (CETOP 5 / NFPA D05), zawór płytowy (subplate).

• Typowe płyty przyłączeniowe: G 3/8, G 1/2 (wg katalogu RE 45054).

Parametry hydrauliczne (typowe dla WE10)

• Maks. ciśnienie robocze (P, A, B): do 315 bar.

• Port T (spływ): do 210 bar (z cewkami DC) / 160 bar (zasilanie AC przez prostownik).

• Przepływ znamionowy: do 120 l/min (w zależności od symbolu suwaka).

Wykonanie elektryczne

• Cewki wet-pin, zdejmowane; standard 24 V DC (G24), wersje AC przez prostownik.

• Złącze K4 – DIN EN 175301-803, Form A.

• Ręczne przesterowanie: N9 (ukryte) lub N (widoczne) – zależnie od wersji.

Symbole suwaka (neutral – przykłady)

• E – środek zamknięty (wszystkie porty zablokowane).

• H – P↔T otwarty, A i B zamknięte.

• J – A↔T i B↔T otwarte (pływający środek).
  Dobór dokładnego symbolu wg oznaczenia na tabliczce zaworu.

Media i czystość

• Oleje hydrauliczne zgodnie z zaleceniami producenta.

• Zalecana czystość układu: ISO 4406 (c) 20/18/15 lub lepsza.

Masa i gabaryty

• Wersja 2-cewkowa DC: ok. 6,0 kg.

• Rozstaw i wymiary przyłącza zgodne z ISO 4401-05 (D05).
