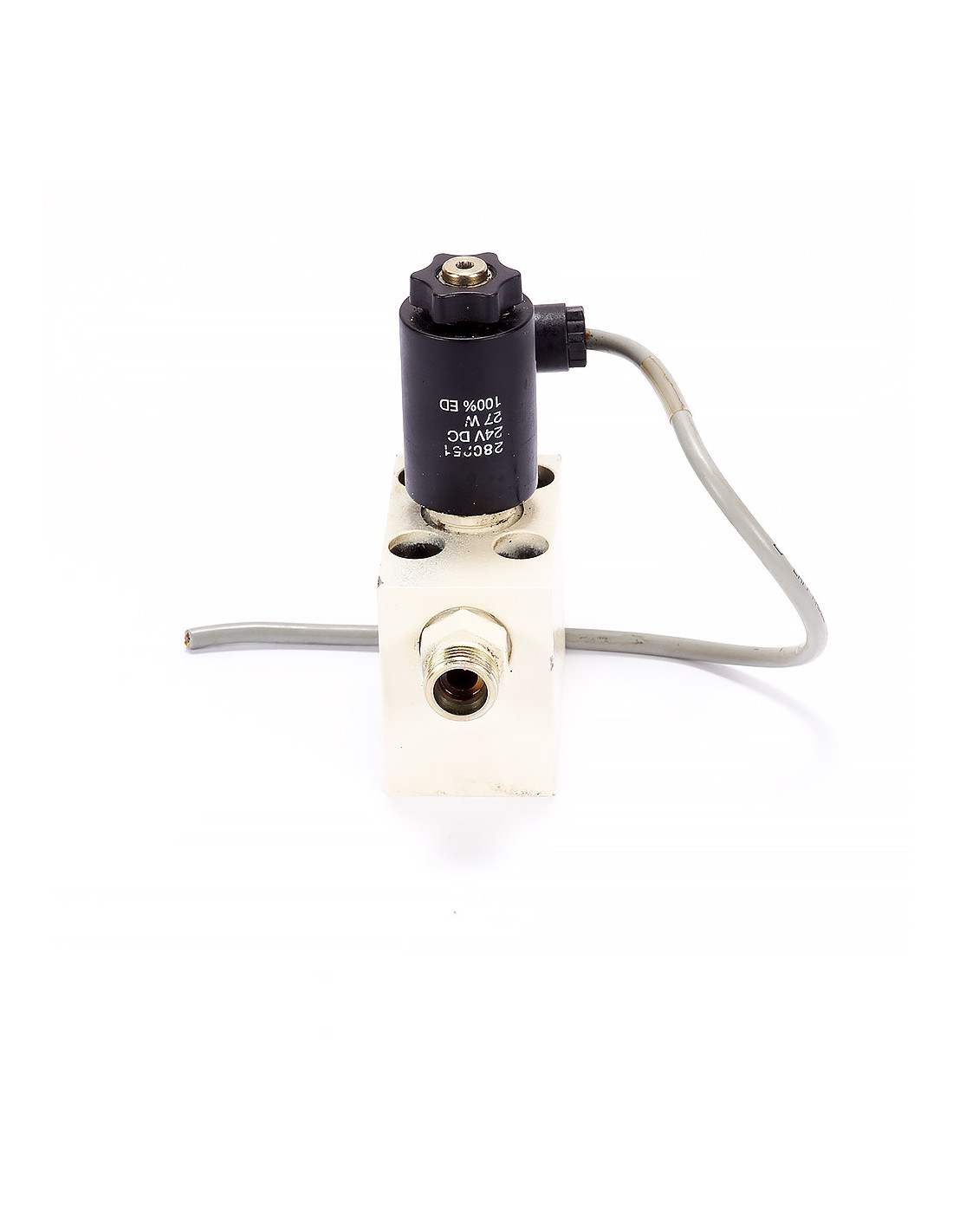

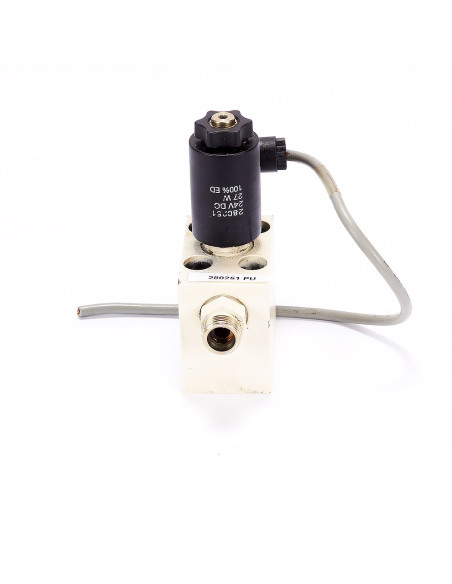

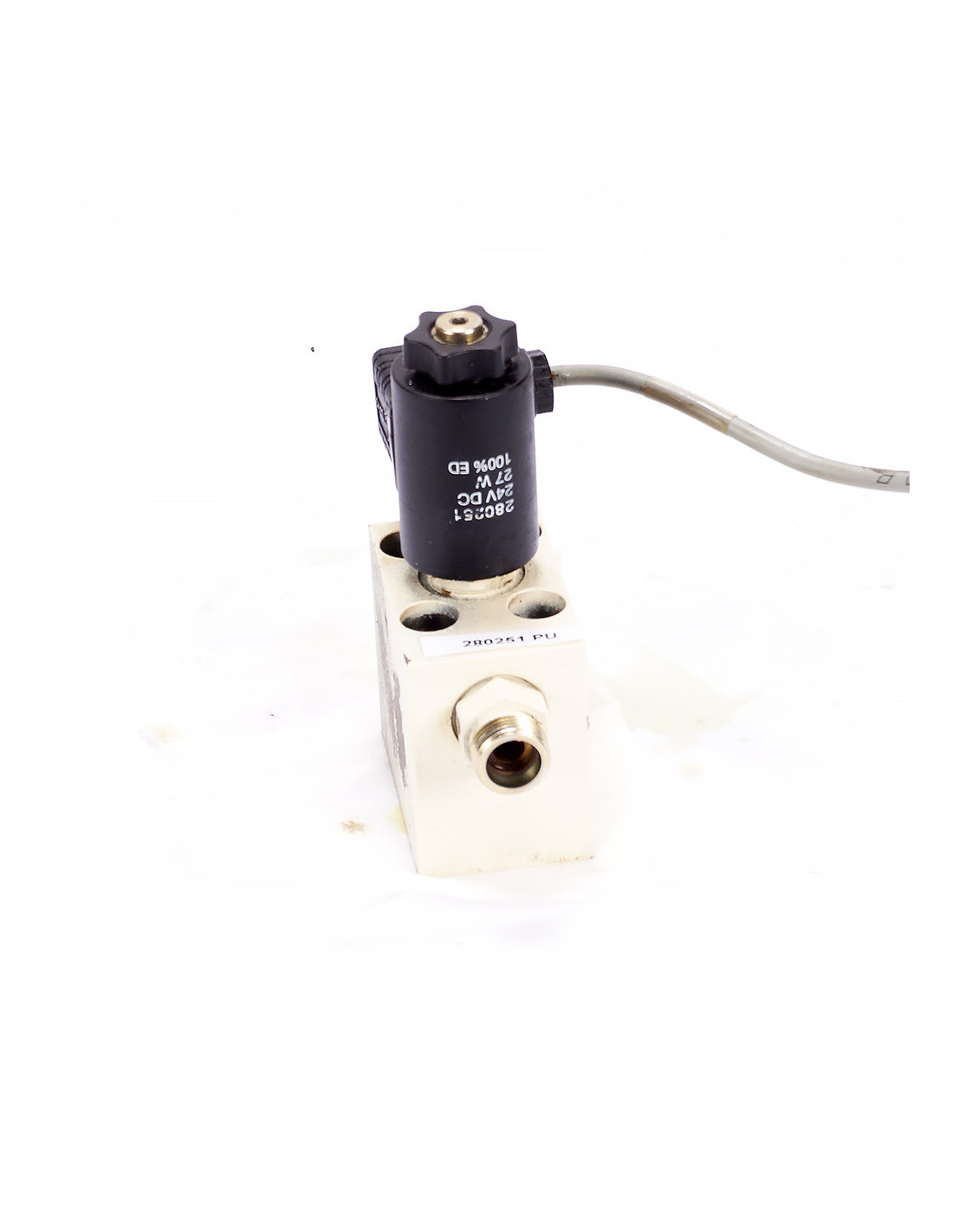

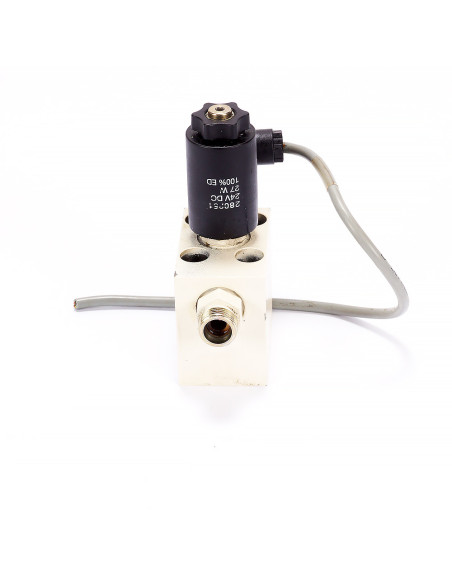

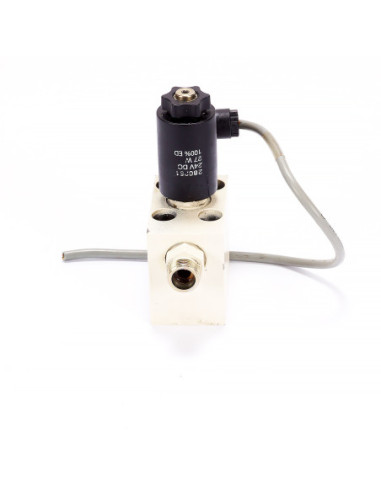

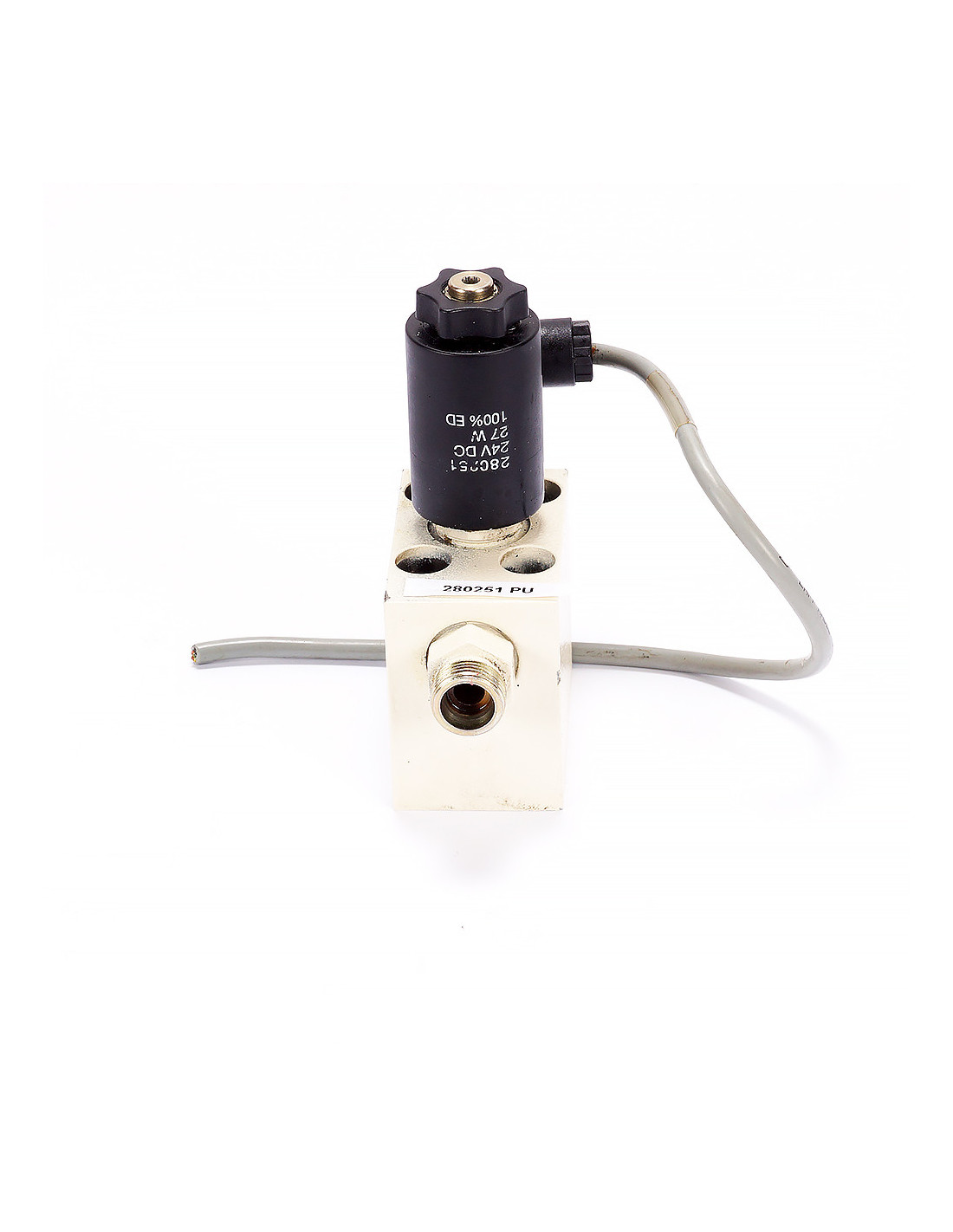

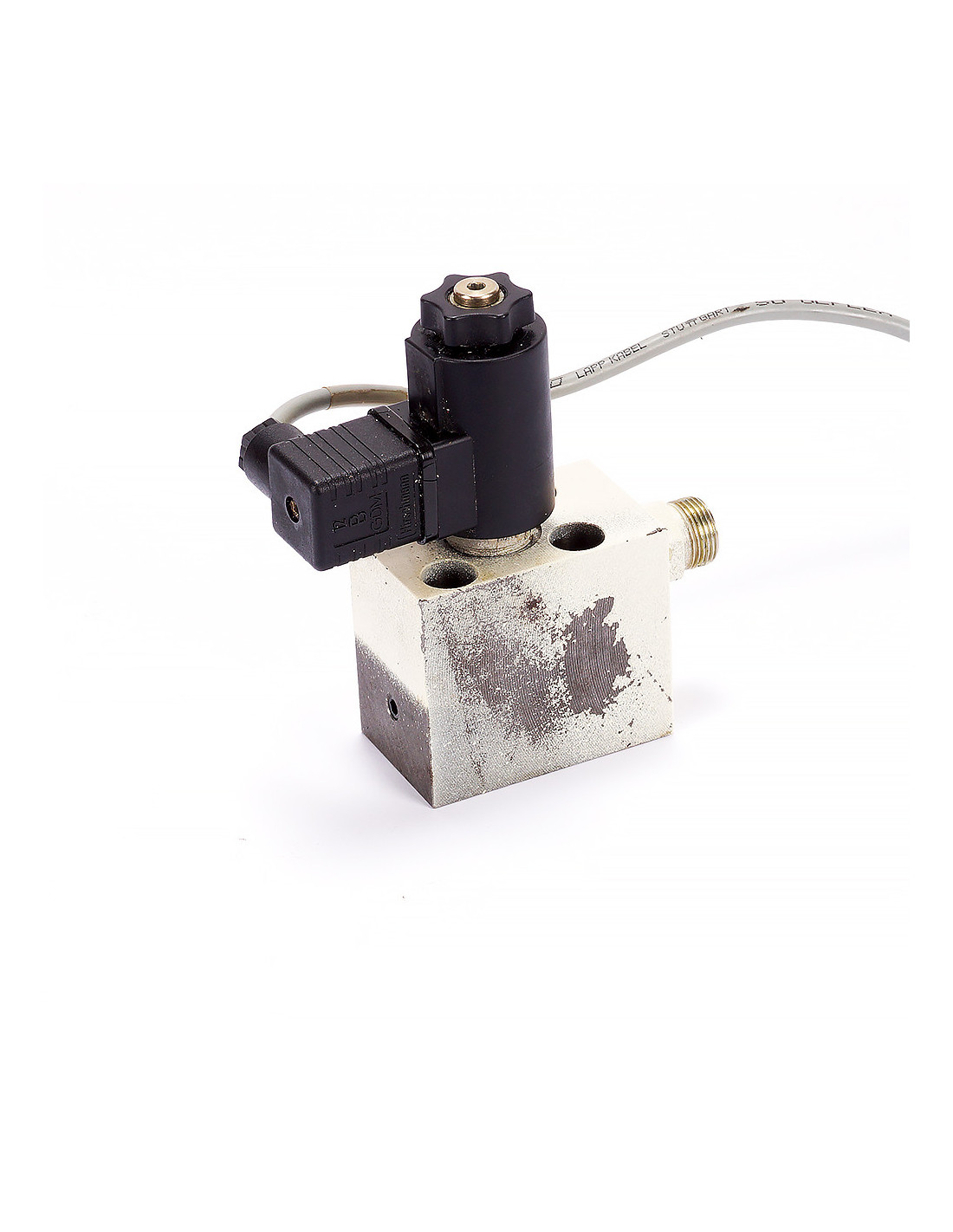

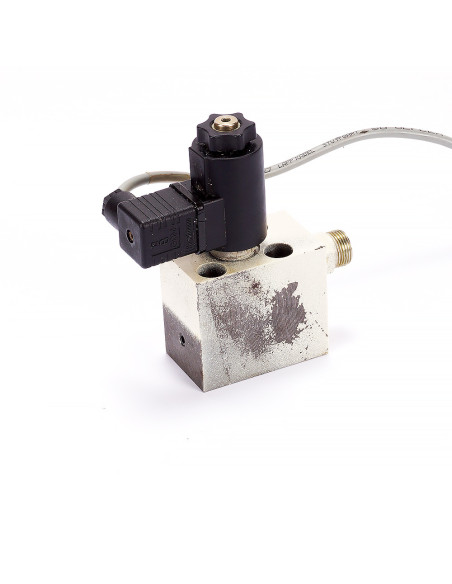

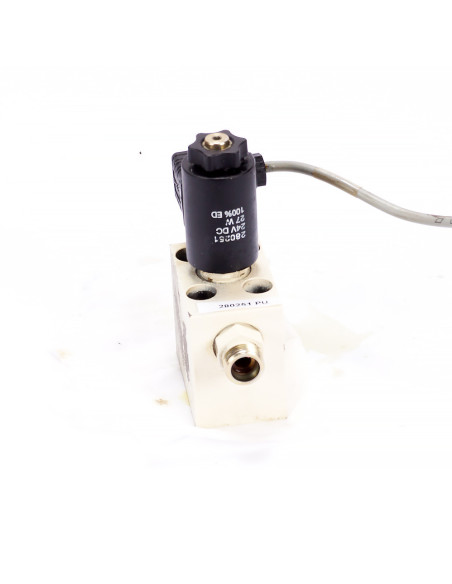

Zespół: zawór 2/2 gniazdowy (cartridge poppet) NC w bloku, z cewką 24 V DC 27 W (100% ED)
Opis produktu
Kompaktowy zespół odcinający 2/2 NC oparty na wkładzie nabojowym typu poppet/seat, wkręcanym w blok przyłączeniowy. Sterowanie elektromagnetyczne zapewnia szybkie i pewne otwarcie przepływu po podaniu napięcia 24 V DC. Rozwiązanie idealne do prostych funkcji ON/OFF w układach hydrauliki siłowej, gdzie liczy się niezawodność, wysoka odporność ciśnieniowa oraz łatwy montaż serwisowy.
Cechy i korzyści
-
Normalnie zamknięty (NC) – bez zasilania szczelnie odcina przepływ.
-
Wysoka odporność ciśnieniowa do 315–350 bar (zależnie od wersji wkładu).
-
Przepływ znamionowy typowo 10–40 l/min (w zależności od średnicy gniazda).
-
Uniwersalne gwinty wkładu: M20×1,5 lub 7/8-14 UNF.
-
Blok przyłączeniowy z portem bocznym (prawdopodobnie G 1/4 lub G 3/8), 1 sekcja, cztery otwory montażowe na górze.
-
Cewka 24 V DC, 27 W, praca ciągła 100% ED – stabilna praca bez przegrzewania.
-
Stopień ochrony IP65 (przy zastosowaniu odpowiedniego złącza).
Zastosowanie
-
Proste funkcje załącz/odetnij w rozdzielaczach i sekcjach pomocniczych.
-
Blokady ciśnieniowe, odcinanie gałęzi obwodu, sterowanie siłownikami jednokierunkowymi.
-
Maszyny mobilne i stacjonarne, układy testowe, stoły zasilające.
Dane techniczne – wkład zaworu
-
Funkcja: 2/2 NC (odcinający); po podaniu napięcia otwiera przepływ.
-
Budowa: wkład nabojowy „poppet/seat”, wkręcany w blok.
-
Ciśnienie robocze: do 315–350 bar (wg wersji).
-
Przepływ znamionowy: 10–40 l/min (wg średnicy gniazda).
-
Gwint wkładu: M26×1,5 lub 7/8-14 UNF.
-
Medium: olej hydrauliczny wg ISO 6743/4 (HL/HLP).
Cewka elektromagnetyczna 24 V DC 27 W
-
Napięcie zasilania: 24 V DC.
-
Moc: 27 W; praca ciągła 100% ED.
-
Pobór prądu: ok. 1,1–1,2 A (≈1,125 A przy 24 V).
-
Rezystancja uzwojenia: ~21,3 Ω.
-
Stopień ochrony: IP65 (z odpowiednim złączem).
-
Złącze elektryczne: kątowe 2-pin (AMP/DIN – zależnie od producenta).
Blok przyłączeniowy i montaż
-
Konfiguracja: 1 sekcja, port boczny (typowo G 1/4 lub G 3/8).
-

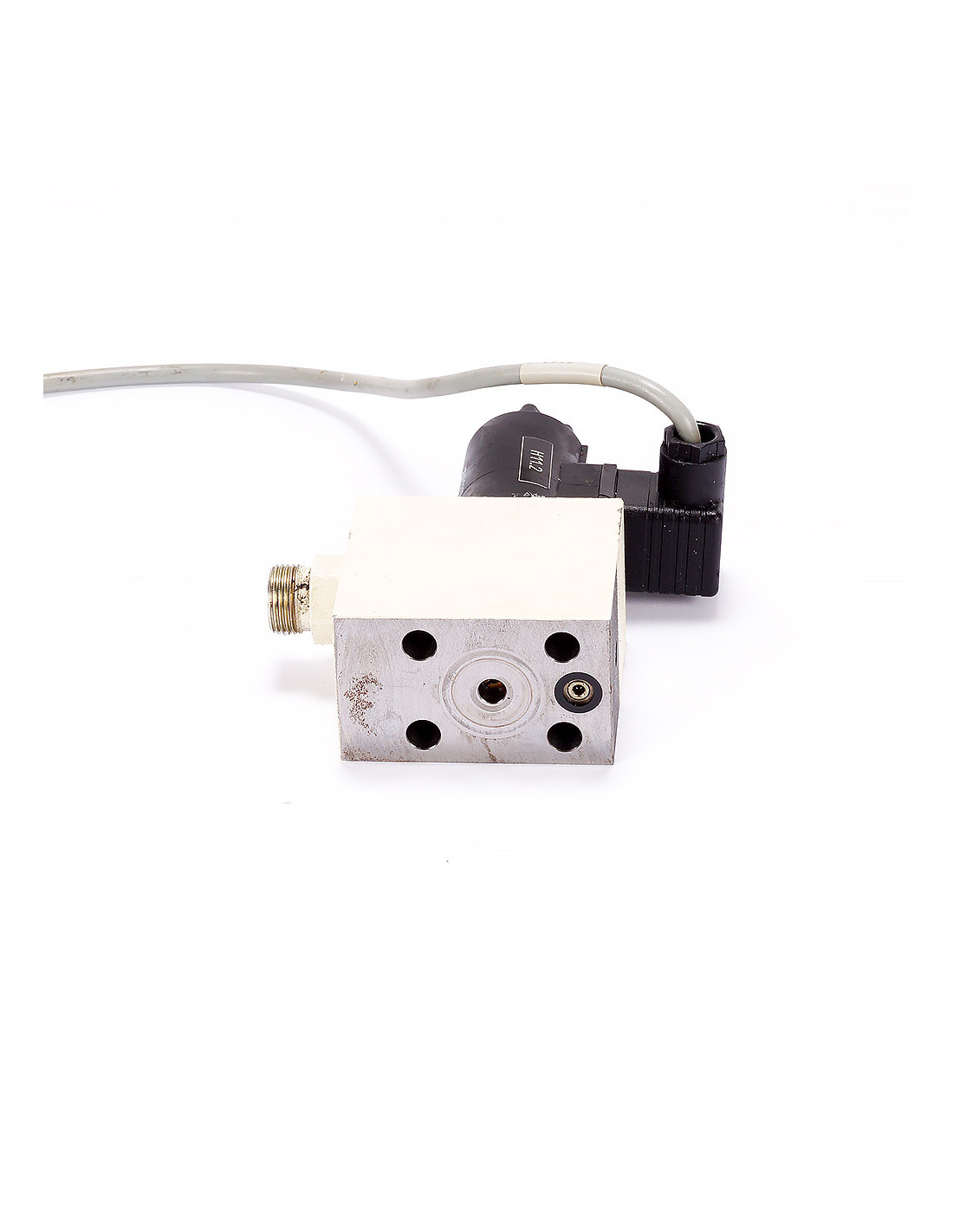

Otwory montażowe: 4 na górnej powierzchni.
-
Zabudowa: wkład wkręcany w gniazdo bloku; cewka nasadzana na trzpień zaworu i zabezpieczana nakrętką.
